Chapitre 1
Présentation du produit
2
Routeur haut débit sans fil G
Position horizontale
Le panneau inférieur du routeur comporte quatre pieds
en caoutchouc. Placez le routeur sur une surface plane à
proximité d’une prise électrique.
Montage mural
Le panneau inférieur du routeur comporte deux orifices
de montage mural. La distance entre ces orifices est de
152 mm.
Deux vis sont nécessaires pour la fixation du routeur au
mur.
Matériel de montage suggéré
2,5 - 3,0 mm
4 - 5 mm 1 - 1,5 mm
Remarque : Les illustrations du matériel de
montage ne sont pas à l’échelle.
REMARQUE : Linksys nest pas responsable des
dommages causés par une fixation incorrecte
du matériel de montage.
Procédez comme suit :
Déterminez l’emplacement du routeur. Assurez-1.
vous que le mur est lisse, plat, sec et solide. Vérifiez
également que l’emplacement du routeur est situé à
proximité d’une prise électrique.
Percez deux trous dans le mur Vérifiez que les trous 2.
sont à une distance de 152 mm.
Insérez une vis dans chaque trou en laissant dépasser 3.
la tête de 3 mm.
Positionnez le routeur de sorte que les orifices de 4.
montage mural soient alignés sur les deux vis.
Placez les orifices de fixation murale sur les vis et faites 5.
glisser le routeur vers le bas jusqu’à ce que les vis
s’ajustent parfaitement dans les orifices.

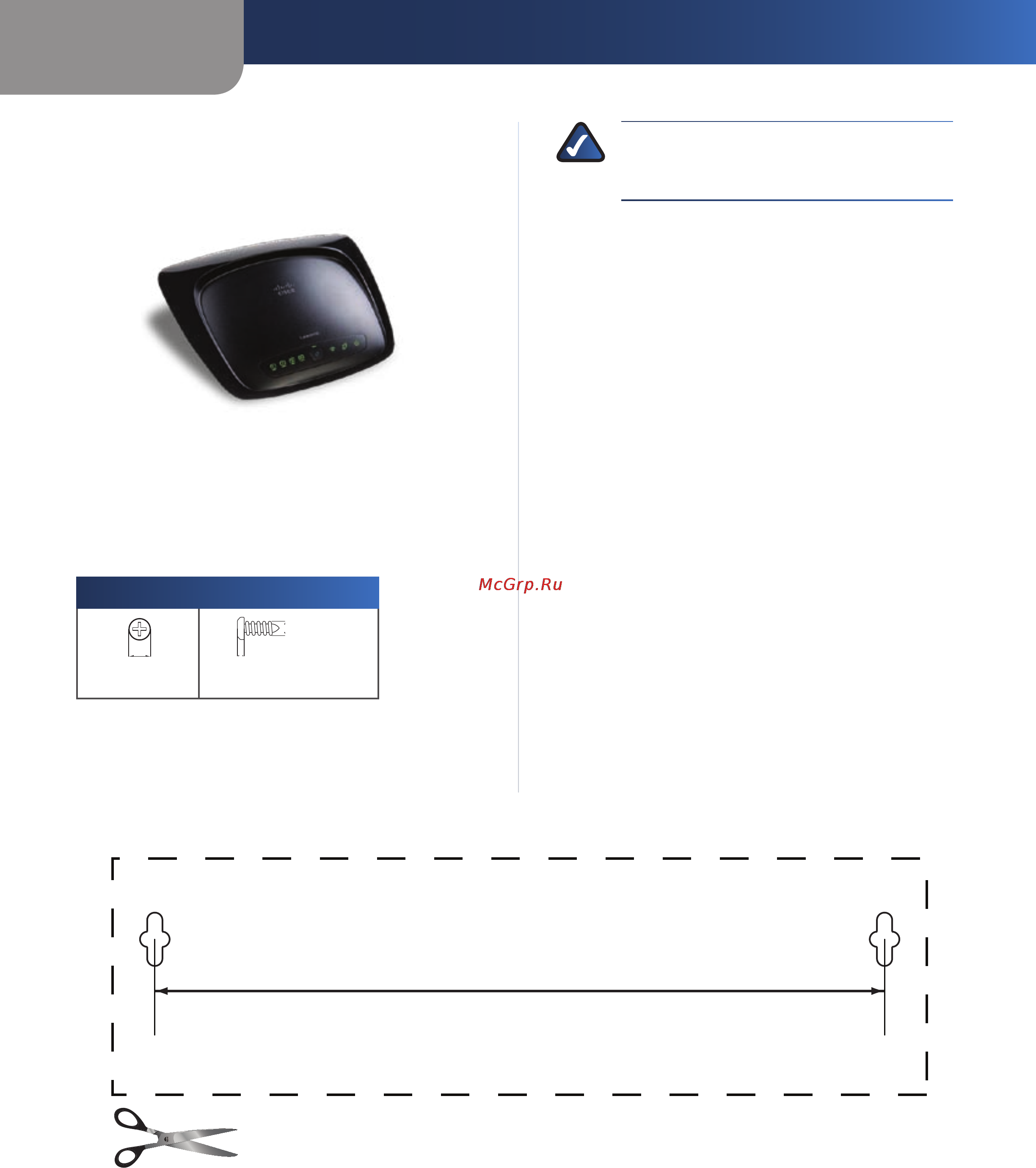

Modèle de montage mural
Imprimez cette page en taille réelle.
Découpez en suivant les pointillés, puis placez la feuille sur le mur pour percer les trous en
respectant l’espacement requis.
152 mm
