![Espa FNS 65 250/220 [87/120] Серия fnf4 125 270 гидравлические характеристики 4 х полюсные двигатели 50 гц](/img/pdf.png)
Espa FNS 65 250/220 [87/120] Серия fnf4 125 270 гидравлические характеристики 4 х полюсные двигатели 50 гц
![Espa FN4 65 315/40 [87/120] Серия fnf4 125 270 гидравлические характеристики 4 х полюсные двигатели 50 гц](/views2/1501199/page87/bg57.png)
87

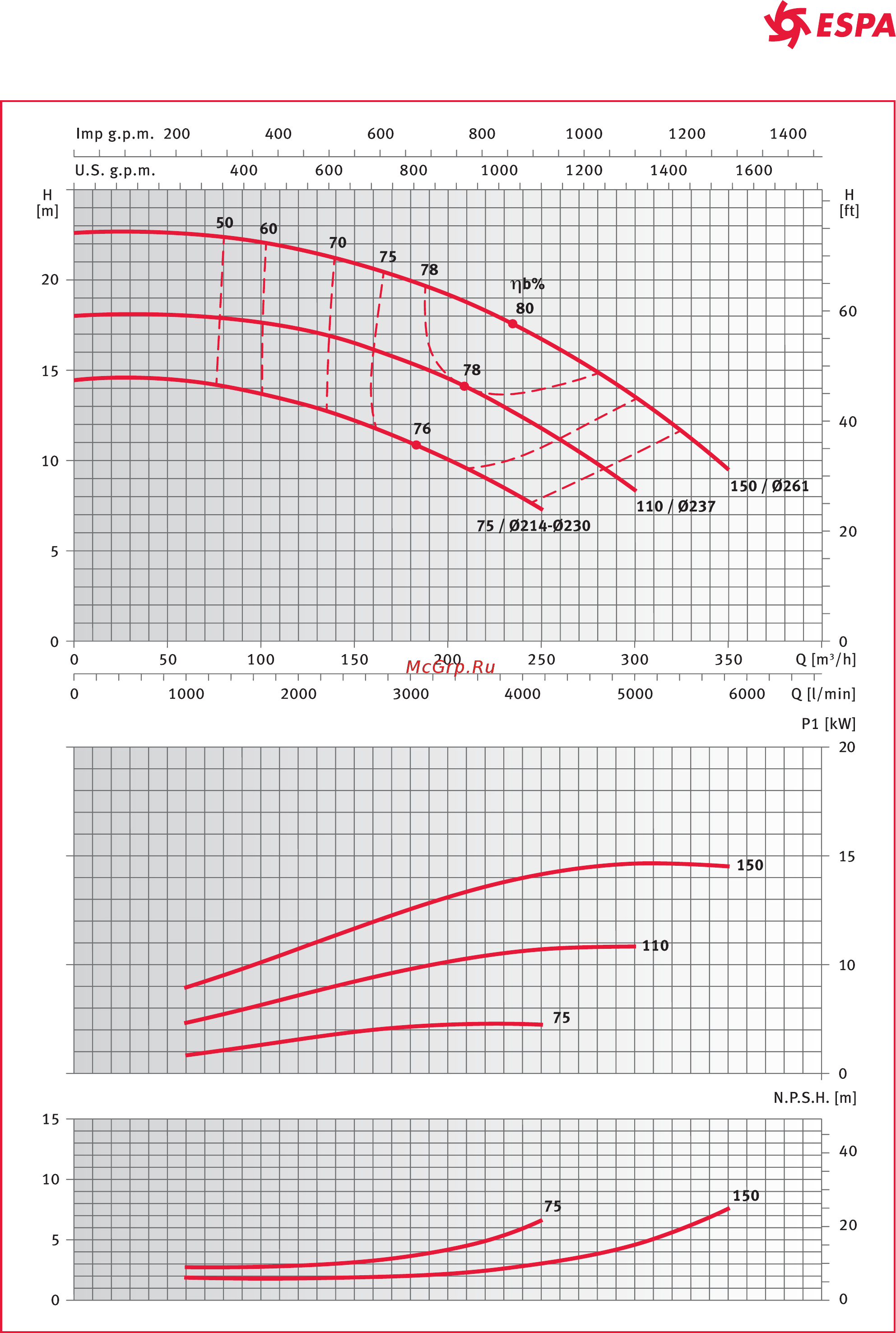

СЕРИЯ FNF4 125-270
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ
Данные значения NPSH были получены при лабораторных испытаниях. Мы рекомендуем увеличение данных величин на 0,5 м.
Эти характеристики соответствуют жидкостям с плотностью =1,0 кг/дм и кинематической вязкостью =1 мм /сек.ρυ
3 2
Содержание
- Wzb7e4 1
- Серия 1
- Содержание 3
- Горизонтальные центробежные насосы серии fn 4
- Напорным патрубками с осевым всасывающим и радиальным 4
- Насос fn 4
- Центробежный электронасос 4
- Насос двигатель 5
- Характеристики 5
- Дополнительные возможности 6
- Конструкция 6
- Покраска 6
- Принадлежности по запросу 6
- Соединение двигателя и насоса 6
- Описание 7
- Серия fn расшифровка типового обозначения 7
- Fn м версия fn с однофазным двигателем 8
- Fn моноблочная конструкция насос соединен с двигателем при помощи адаптера рабочее колесо крепится непосредственно на удлиненный вал двигателя 8
- Fnf с адаптером гибкой муфтой и фиксирующей станиной основанием 8
- Fns насос соединен с двигателем с помощью адаптера крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через глухую муфту 8
- Описание 8
- Перечень моделей насосов серии fn 50 гц с 2 х полюсными двигателями 8
- Перечень моделей насосов серии fn 50 гц с 4 х полюсными двигателями 9
- Серия 2fn 2fn4 перечень моделей и таблица материалов 10
- Алюминий en 573 aw al99 5 aw1050a 11
- Гальванизированная сталь 11
- Керамика графит nbr в стандартных моделях nbr в стандартных моделях 11
- Контрупорное кольцо нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l 11
- Корпус насоса чугун en 1561 gjl 200 jl1030 astm класс 25 11
- Механизм компенсации рабочего колес 11
- Нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l 11
- Нержавеющая сталь en 10088 1 x5crnimo17 12 2 1 401 aisi 316 11
- Никелированная медь en 12164 cuzn39pb3 cw614n 11
- Серия fn fn4 перечень моделей и таблица материалов 11
- Торцевое уплотнение 11
- Удлиненный вал нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l 11
- Уплотнительные кольца адаптер алюминий en 1706 ac alsi11cu2 fe ac46100 адаптер чугун en 1561 gjl 200 jl1030 astm класс 25 11
- Чугун en 1561 gjl 200 jl1030 astm класс 25 рабочее колесо нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l рабочее колесо чугун en 1561 gjl 200 jl1030 astm класс 25 рабочее колесо бронза en 1982 cusn10 c cc480k uns c90700 11
- Шпонка нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l 11
- Серия fn fn4 перечень моделей и таблица материалов 12
- Серия fns fns4 перечень моделей и таблица материалов 13
- Серия fns перечень моделей и таблица материалов 14
- 8 9 10 11 12 15
- Серия fns fns4 перечень моделей и таблица материалов 15
- 8 9 10 11 12 16
- Серия fns fns4 перечень моделей и таблица материалов 16
- Серия fnf со свободным концом вала перечень моделей и таблица материалов 17
- 8 9 10 11 12 18
- Серия fnf со свободным концом вала перечень моделей и таблица материалов 18
- Торцевые уплотнения вала насосов fn в соответствии с en 12756 19
- Двигатель с короткозамкнутым ротором типа беличье колесо в алюминиевом корпусе закрытой конструкции с внешней вентиляцией двигатели espa в стандартном исполнении 4 х полюсные до 7 квт включительно и 2 х полюсные до 22 квт включительно двигатели больших мощностей выпускают другие производители двигатели espа для наружного использования по значению кпд относятся ко 2 классу энергоэффективности охлаждение обеспечивается вентилятором в соответствии с en 60034 6 в двигателях до типоразмеров im 100 включительно клеммная коробка выполнена из технического полимера abs для больших типоразмеров из сплава алюминия для двигателей типа sm кабельные вводы имеют стандартные размеры отверстий в соответствии с en 50262 метрическая резьба а для двигателей lm в соответствии с din 46255 размерность pg класс защиты в стандартном исполнении ip55 класс изоляции f стандартные напряжения 20
- Однофазное исполнение 220 240 в 50 гц со встроенной автоматической защитой от перегрузок до 1 5 квт 20
- Трехфазное исполнение 220 240 380 415 в 50 гц для мощностей до 3 квт включительно 380 415 660 690 в 50 гц для мощностей выше 3 квт защита от перегрузки обеспечивается пользователем 20
- Электродвигатели 20
- Серия fns fnf трехфазные 2 х полюсные двигатели 50 гц 21
- Серия fn трехфазные 4 х полюсные двигатели 50 гц 22
- Серия fns fnf трехфазные 4 х полюсные двигатели 50 гц 22
- В таблицах указаны средние значения уровней звукового давления lp и мощности звука lw измеренные на расстоянии 1 метр в соответствии с кривой а в соответствии с iso стандартом 1680 показатели шума измерялись в режиме сухого хода двигателя на 50 гц с допустимым отклонением 3 дб а 23
- Мощность 23
- Тип двигателя уровень шума тип двигателя уровень шума 23
- Уровень шума двигателей насосов серии fn fns 2 х полюсные 50 гц уровень шума двигателей насосов серии fnf 2 х полюсные 50 гц 23
- Уровень шума двигателей насосов серии fn4 fns4 4 х полюсные 50 гц уровень шума двигателей насосов серии fnf4 4 х полюсные 50 гц 23
- Шумовые характеристики двигателя 23
- Серия fn 2fn fns fnf диапазон гидравлических характеристик 2 х полюсные двигатели 50 гц 24
- Серия fn 2fn fns fnf таблица гидравлических характеристик 2 х полюсные двигатели 50 гц 25
- Серия fns fnf dn 100 и 125 диапазон гидравлических характеристик 2 х полюсные двигатели 50 гц 26
- Fns fnf серия dn 100 и 125 таблица гидравлических характеристик 2 х полюсные двигатели 50 гц 27
- Серия fn4 2fn4 fns4 fnf4 диапазон гидравлических характеристик 4 х полюсные двигатели 50 гц 28
- Серия fn4 2fn4 fns4 fnf4 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц 29
- Серия fn4 2fn4 fns4 fnf4 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц 30
- Fns4 fnf4 серия dn 100 125 и 150 диапазон гидравлических характеристик 4 х полюсные двигатели 50 гц 31
- Серия fns4 fnf4 dn 100 125 и 150 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц 32
- Серия 33
- Серия fn fns fnf 32 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 34
- Серия fn fns fnf 32 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 35
- Серия fn fns fnf 32 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 36
- Серия 2fn 32 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 37
- Серия fn fns fnf 40 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 38
- Серия fn fns fnf 40 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 39
- Серия fn fns fnf 40 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 40
- Серия fn fns fnf 40 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 41
- Серия fn fns fnf 50 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 42
- Серия fn fns fnf 50 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 43
- Серия fn fns fnf 50 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 44
- Серия fn fns fnf 50 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 45
- Серия fn fns fnf 65 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 46
- Серия fn fns fnf 65 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 47
- Серия fn fns fnf 65 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 48
- Серия fn fns fnf 65 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 49
- Серия fn fns fnf 80 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 50
- Серия fn fns fnf 80 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 51
- Серия fns fnf 80 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 52
- Серия fns fnf 100 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 53
- Серия fns fnf 100 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 54
- Серия fnf 100 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 55
- Серия fnf 125 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 56
- Серия fnf 125 270 гидравлические характеристики 2 х полюсные двигатели 50 гц 57
- Серия fn4 fnf4 32 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 58
- Серия fn4 fnf4 32 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 59
- Серия fn4 fnf4 32 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 60
- Серия 2fn4 32 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 61
- Серия fn4 fnf4 40 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 62
- Серия fn4 fnf4 40 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 63
- Серия fn4 fns4 fnf4 40 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 64
- Серия fn4 fns4 fnf4 40 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 65
- Серия fn4 fnf4 50 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 66
- Серия fn4 fns4 fnf4 50 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 67
- Серия fn4 fns4 fnf4 50 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 68
- Серия fn4 fns4 fnf4 50 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 69
- Серия fn4 fns4 fnf4 65 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 70
- Серия fn4 fns4 fnf4 65 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 71
- Серия fn4 fns4 fnf4 65 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 72
- Серия fn4 fns4 fnf4 65 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 73
- Серия fn4 fnf4 65 315 гидравлические характеристики 4 х полюсные двигатели 50 гц 74
- Серия fn4 fns4 fnf4 80 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 75
- Серия fn4 fns4 fnf4 80 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 76
- Серия fn4 fns4 fnf4 80 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 77
- Серия fns4 fnf4 80 315 гидравлические характеристики 4 х полюсные двигатели 50 гц 78
- Серия fnf4 80 400 гидравлические характеристики 4 х полюсные двигатели 50 гц 79
- Серия fns4 fnf4 100 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 80
- Серия fns4 fnf4 100 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 81
- Серия fns4 fnf4 100 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 82
- Серия fns4 fnf4 100 315 гидравлические характеристики 4 х полюсные двигатели 50 гц 83
- Серия fnf4 100 400 гидравлические характеристики 4 х полюсные двигатели 50 гц 84
- Серия fns4 fnf4 125 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 85
- Серия fns4 fnf4 125 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 86
- Серия fnf4 125 270 гидравлические характеристики 4 х полюсные двигатели 50 гц 87
- Серия fns4 fnf4 125 315 гидравлические характеристики 4 х полюсные двигатели 50 гц 88
- Серия fnf4 125 400 гидравлические характеристики 4 х полюсные двигатели 50 гц 89
- Серия fns4 fnf4 150 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 90
- Серия fns4 fnf4 150 315 гидравлические характеристики 4 х полюсные двигатели 50 гц 91
- Серия fnf4 150 400 гидравлические характеристики 4 х полюсные двигатели 50 гц 92
- Двигатели насосов версии 94
- Модели с мощностью до 11 квт крепятся на лапы 94
- Модели с мощностью от 15 до 22 квт крепятся на опоры 94
- Серия fn размеры и вес 94
- Фланцы насоса 94
- Серия fn размеры и вес 95
- Серия fn4 размеры и вес 96
- Фланцы насоса 96
- Серия fn4 размеры и вес 97
- Серия 2fn размеры и вес 98
- Серия 2fn4 размеры и вес 99
- Двигатели насосов версии fns модели с мощностью от 11 до 55 квт крепятся на опоры 100
- Серия fns размеры и вес 100
- Фланцы насоса 100
- Серия fns размеры и вес 101
- Серия fns размеры и вес 102
- Фланцы насоса 102
- Серия fns размеры и вес 103
- Серия fns4 размеры и вес 104
- Фланцы насоса 104
- Примечание для моделей fns4 65 315 и fns4 80 315 см далее 105
- Серия fns4 размеры и вес 105
- Двигатели насосов версии fns4 106
- Модели с мощностью от 3 до 4 квт крепятся на лапы 106
- Серия fns4 размеры и вес 106
- Фланцы насоса 106
- Серия fns4 размеры и вес 107
- Примечание для моделей fnf 65 315 смотри таблицу на следующей странице 108
- Серия fnf со свободным концом вала размеры и вес 108
- Фланцы насоса 108
- Серия fnf со свободным концом вала размеры и вес 109
- Фланцы насоса 109
- Серия fnf смонтированная на станине размеры и вес 111
- Серия fnf4 смонтированная на станине размеры и вес 113
- Серии fnf fnf4 смонтированные на станине размеры и вес 114
- Серия fnf смонтированная на станине размеры и вес 114
- Серия fnf4 смонтированная на станине размеры и вес 115
- Тип насоса размеры мм вес вид 115
- Размеры круглых приварных контрфланцев в соответствии с en 1092 1 116
- Размеры круглых резьбовых контр фланцев в соответствии с en 1092 1 116
- Фланцы из стали марки aisi 304 с возможностью подключения манометра 116
- Размеры гибкой муфты 117
- Двигателя 118
- Регулировочные шайбы для моделей fnf 32 80 118
- Циллиндрическая шайба шайба рабочей 118
- Части насоса 118
- Serie fn 119
- Serie fn 120
