Руководство по эксплуатации

•

SCD-503U

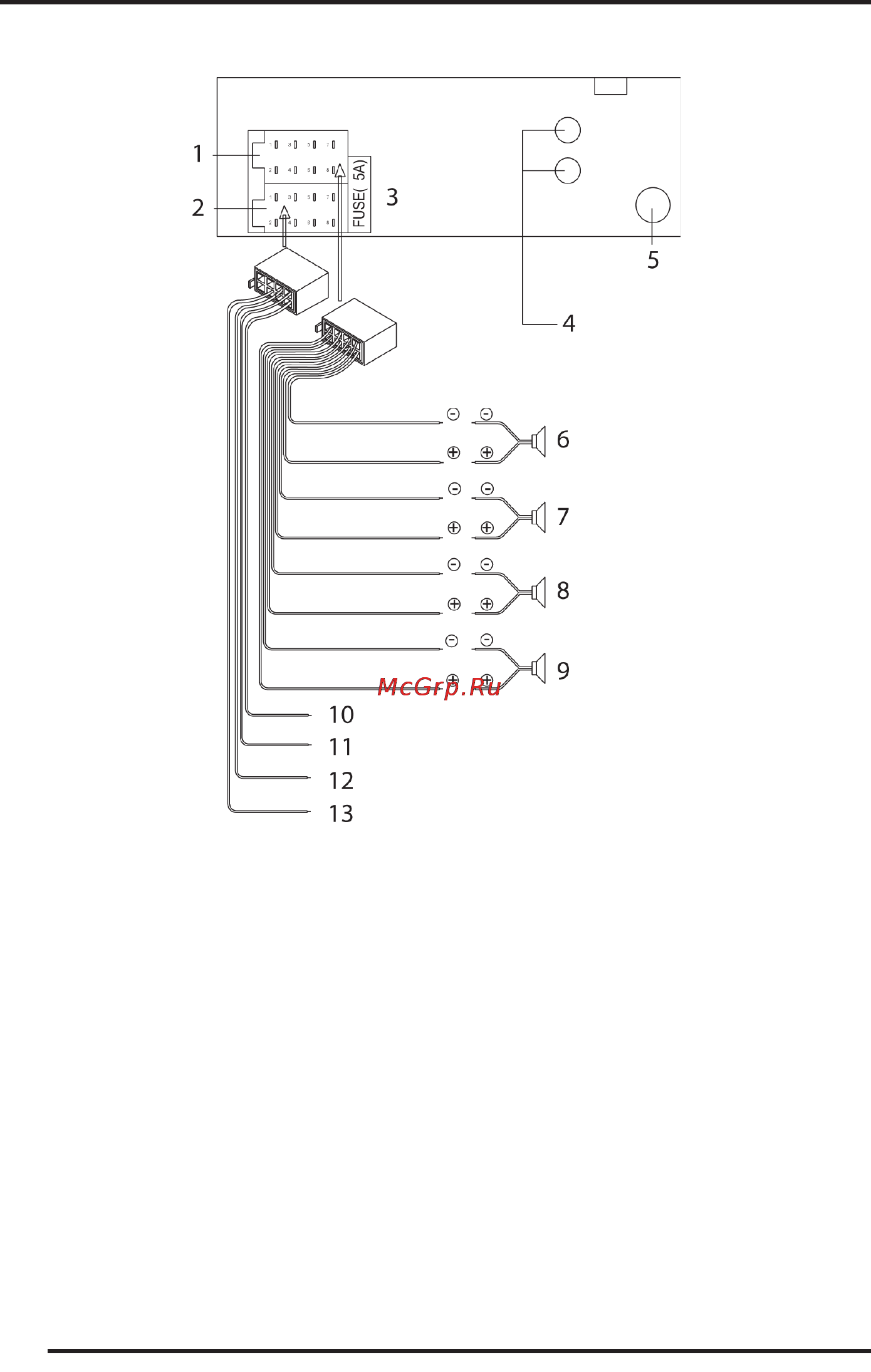

ПОДсОеДинениЯ

1. Часть А

2. Часть В

3. Предохранитель (5 А)

4. Аудиовыход

(Красный – правый аудиоканал, Белый – левый аудиоканал)

5. Разъем для антенны

6. Задний левый громкоговоритель

((+) -Зеленый, (-) - Зеленый/Черный)

7. Передний левый громкоговоритель

((+) - Белый, (-) - Белый/Черный)

8. Передний правый громкоговоритель

((+) -Серый, (-) - Серый/Черный)

9. Задний правый громкоговоритель

((+) -Фиолетовый, (-) - Фиолетовый/Черный)

10. Масса

(-) (Черный)

11. Зажигание

(+) (Красный)

12. Питание антенны/К усилителю

(Синий/Красный)

13. Аккумулятор

(+) (Желтый)
