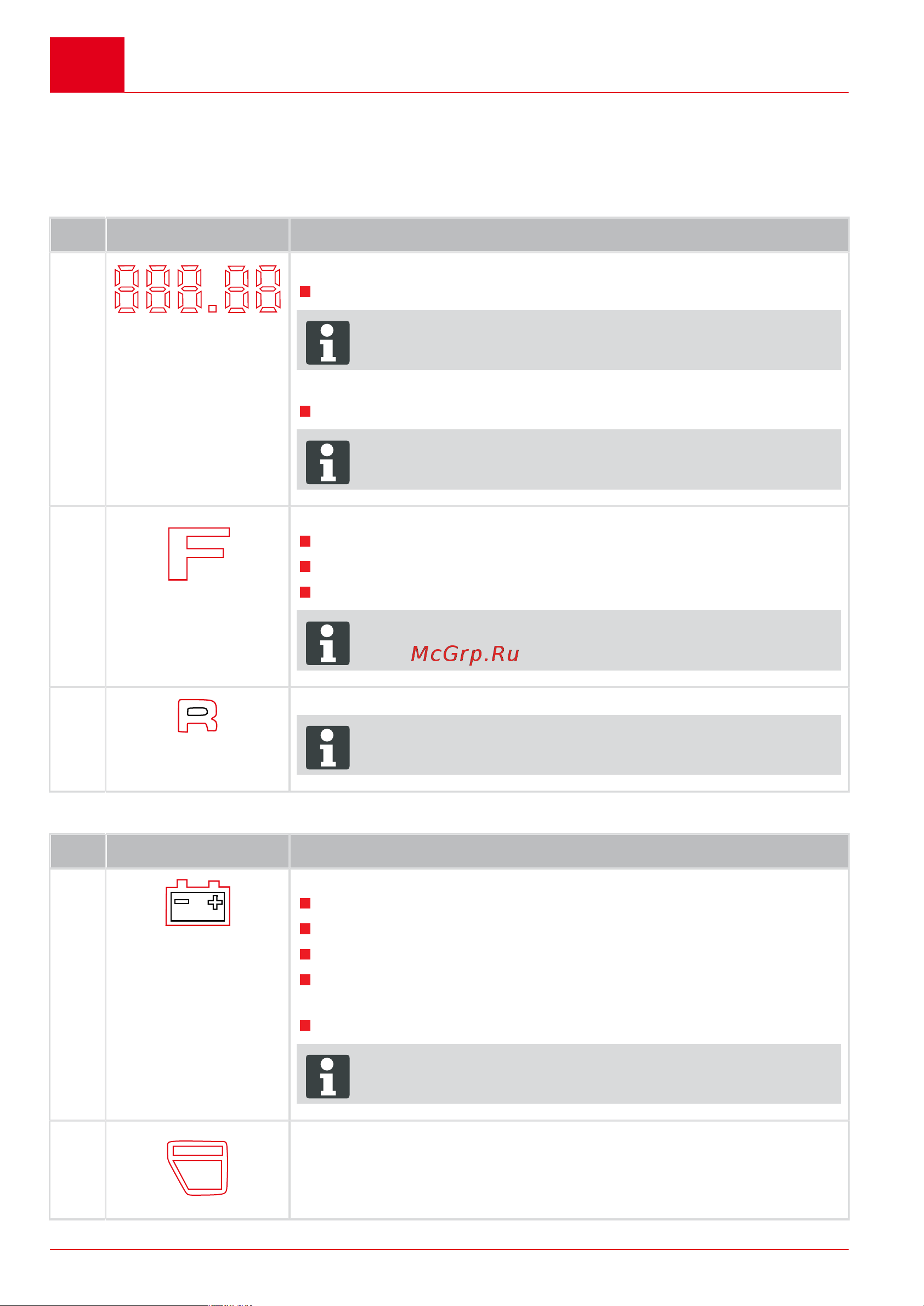

Al-Ko T 16-105.5 HD V2 [12/80] Armaturenbrett mit display und ohne display
![Al-Ko T 16-105.5 HD V2 [12/80] Armaturenbrett mit display und ohne display](/views2/1502127/page12/bgc.png)
D
Die Bedienelemente
12 Heckauswurf
Armaturenbrett mit Display und ohne Display
Lesen Sie dieses Kapitel, wenn Ihr Rasentraktor über ein Display über dem Standard-Armaturenbrett
verfügt (2).
Funktionstasten und die Displayanzeige
Pos. Bezeichnung Funktion
2 b Im Display werden
Tagesbetriebsstunden (Anzeige mit einer Kommastelle)
HINWEIS
Die Tagesbetriebsstunden werden im Dezimalsystem ange-
zeigt (1,5h = 1h 30min).
oder
Gesamtbetriebsstunden (Anzeige ohne Kommastelle) angezeigt.
HINWEIS
Die Gesamtbetriebsstunden beginnen zu zählen, sobald der
Zündschlüssel in Position I gedreht wird.
2 e Zum Umschalten der der Displayanzeige.
Gesamtbetriebsstunden
Tagesbetriebsstunden
Batteriespannung
HINWEIS
Verbleibt der Zündschlüssel im Zündschloss auf Position „I“ ,
laufen die Gesamtbetriebsstunden weiter.
2 n Rückstellung der Tagesbetriebsstunden auf „0“.
HINWEIS
Es können nur die Tagesbetriebssunden auf "0" zurückgestellt
werdenb - nicht die Gesamtbetriebsstunden.
Kontrollleuchten
Pos. Bezeichnung Die Anzeige leuchtet:
2 a 1. bei laufendem Motor:
bei defekter oder tief entladener Starterbatterie.
Kabelzuleitung Motor – Batterie unterbrochen.
Sicherung defekt (15 A-blau).
Lichtmaschine am Motor defekt.
2. bei stehendem Motor:
bei tief entladener Starterbatterie.
HINWEIS
Suchen Sie bei Aufleuchten dieser Anzeige die Fachwerkstatt
auf!
2 c wenn die Grasfangbox gefüllt ist.
Leeren Sie die Grasfangbox!
