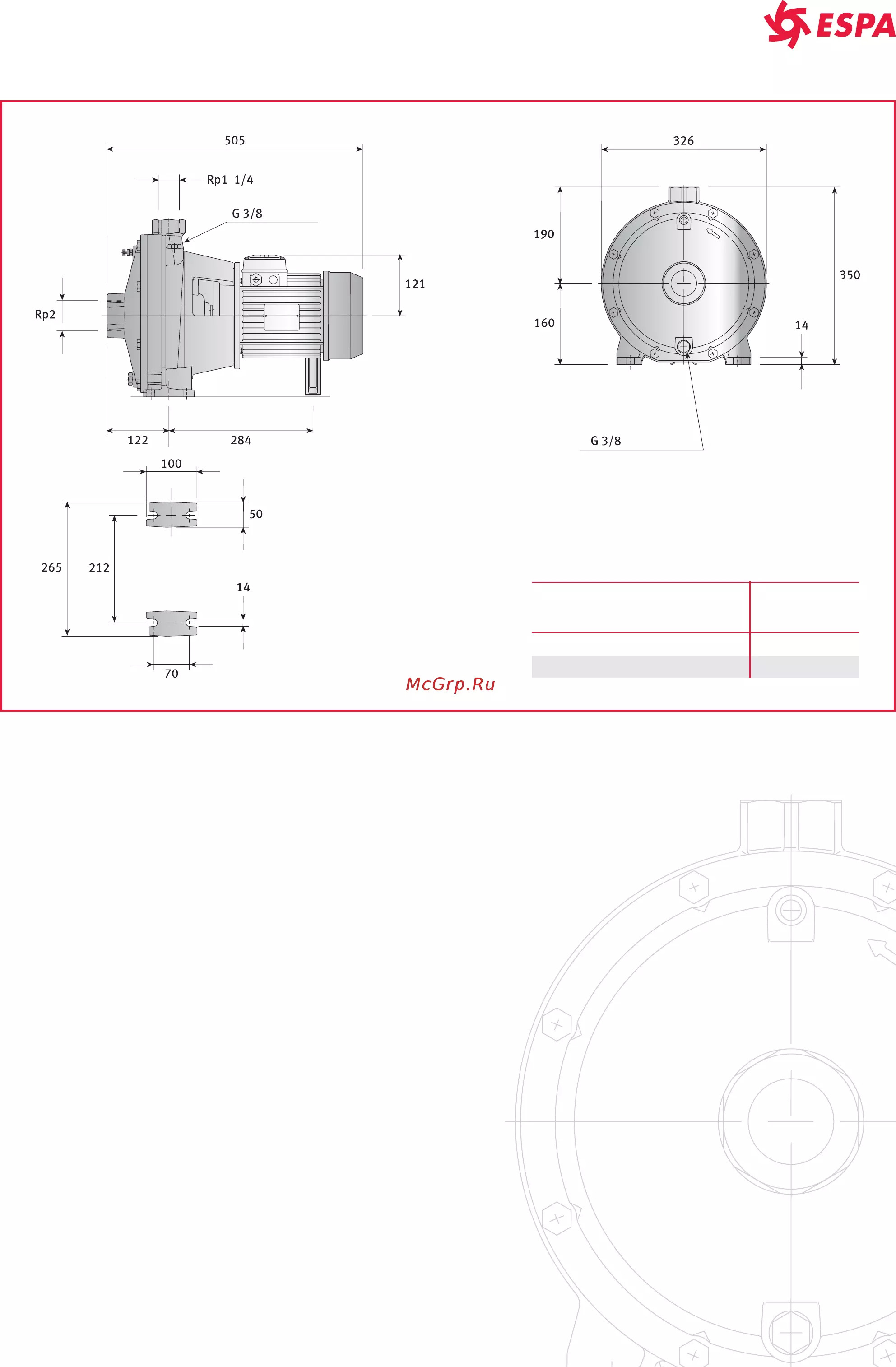

Espa FN4 65 125/05 [98/120] Серия 2fn размеры и вес

Содержание

• Серия p.1
• Wzb7e4 p.1
• Содержание p.3
• Горизонтальные центробежные насосы серии fn p.4
• Напорным патрубками с осевым всасывающим и радиальным p.4
• Центробежный электронасос p.4
• Насос fn p.4
• Характеристики p.5
• Насос двигатель p.5
• Конструкция p.6
• Соединение двигателя и насоса p.6
• Принадлежности по запросу p.6
• Покраска p.6
• Дополнительные возможности p.6
• Серия fn расшифровка типового обозначения p.7
• Описание p.7
• Fns насос соединен с двигателем с помощью адаптера крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через глухую муфту p.8
• Fn моноблочная конструкция насос соединен с двигателем при помощи адаптера рабочее колесо крепится непосредственно на удлиненный вал двигателя p.8
• Fnf с адаптером гибкой муфтой и фиксирующей станиной основанием p.8
• Fn м версия fn с однофазным двигателем p.8
• Перечень моделей насосов серии fn 50 гц с 2 х полюсными двигателями p.8
• Описание p.8
• Перечень моделей насосов серии fn 50 гц с 4 х полюсными двигателями p.9
• Серия 2fn 2fn4 перечень моделей и таблица материалов p.10
• Торцевое уплотнение p.11
• Нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l p.11
• Керамика графит nbr в стандартных моделях nbr в стандартных моделях p.11
• Удлиненный вал нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l p.11
• Серия fn fn4 перечень моделей и таблица материалов p.11
• Никелированная медь en 12164 cuzn39pb3 cw614n p.11
• Нержавеющая сталь en 10088 1 x5crnimo17 12 2 1 401 aisi 316 p.11
• Механизм компенсации рабочего колес p.11
• Корпус насоса чугун en 1561 gjl 200 jl1030 astm класс 25 p.11
• Контрупорное кольцо нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l p.11
• Гальванизированная сталь p.11
• Алюминий en 573 aw al99 5 aw1050a p.11
• Шпонка нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l p.11
• Чугун en 1561 gjl 200 jl1030 astm класс 25 рабочее колесо нержавеющая сталь en 10088 1 x2crnimo17 12 2 1 404 aisi 316l рабочее колесо чугун en 1561 gjl 200 jl1030 astm класс 25 рабочее колесо бронза en 1982 cusn10 c cc480k uns c90700 p.11
• Уплотнительные кольца адаптер алюминий en 1706 ac alsi11cu2 fe ac46100 адаптер чугун en 1561 gjl 200 jl1030 astm класс 25 p.11
• Серия fn fn4 перечень моделей и таблица материалов p.12
• Серия fns fns4 перечень моделей и таблица материалов p.13
• Серия fns перечень моделей и таблица материалов p.14
• Серия fns fns4 перечень моделей и таблица материалов p.15
• 8 9 10 11 12 p.15
• Серия fns fns4 перечень моделей и таблица материалов p.16
• 8 9 10 11 12 p.16
• Серия fnf со свободным концом вала перечень моделей и таблица материалов p.17
• Серия fnf со свободным концом вала перечень моделей и таблица материалов p.18
• 8 9 10 11 12 p.18
• Торцевые уплотнения вала насосов fn в соответствии с en 12756 p.19
• Однофазное исполнение 220 240 в 50 гц со встроенной автоматической защитой от перегрузок до 1 5 квт p.20
• Двигатель с короткозамкнутым ротором типа беличье колесо в алюминиевом корпусе закрытой конструкции с внешней вентиляцией двигатели espa в стандартном исполнении 4 х полюсные до 7 квт включительно и 2 х полюсные до 22 квт включительно двигатели больших мощностей выпускают другие производители двигатели espа для наружного использования по значению кпд относятся ко 2 классу энергоэффективности охлаждение обеспечивается вентилятором в соответствии с en 60034 6 в двигателях до типоразмеров im 100 включительно клеммная коробка выполнена из технического полимера abs для больших типоразмеров из сплава алюминия для двигателей типа sm кабельные вводы имеют стандартные размеры отверстий в соответствии с en 50262 метрическая резьба а для двигателей lm в соответствии с din 46255 размерность pg класс защиты в стандартном исполнении ip55 класс изоляции f стандартные напряжения p.20
• Электродвигатели p.20
• Трехфазное исполнение 220 240 380 415 в 50 гц для мощностей до 3 квт включительно 380 415 660 690 в 50 гц для мощностей выше 3 квт защита от перегрузки обеспечивается пользователем p.20
• Серия fns fnf трехфазные 2 х полюсные двигатели 50 гц p.21
• Серия fns fnf трехфазные 4 х полюсные двигатели 50 гц p.22
• Серия fn трехфазные 4 х полюсные двигатели 50 гц p.22
• Тип двигателя уровень шума тип двигателя уровень шума p.23
• Шумовые характеристики двигателя p.23
• Уровень шума двигателей насосов серии fn4 fns4 4 х полюсные 50 гц уровень шума двигателей насосов серии fnf4 4 х полюсные 50 гц p.23
• Уровень шума двигателей насосов серии fn fns 2 х полюсные 50 гц уровень шума двигателей насосов серии fnf 2 х полюсные 50 гц p.23
• Мощность p.23
• В таблицах указаны средние значения уровней звукового давления lp и мощности звука lw измеренные на расстоянии 1 метр в соответствии с кривой а в соответствии с iso стандартом 1680 показатели шума измерялись в режиме сухого хода двигателя на 50 гц с допустимым отклонением 3 дб а p.23
• Серия fn 2fn fns fnf диапазон гидравлических характеристик 2 х полюсные двигатели 50 гц p.24
• Серия fn 2fn fns fnf таблица гидравлических характеристик 2 х полюсные двигатели 50 гц p.25
• Серия fns fnf dn 100 и 125 диапазон гидравлических характеристик 2 х полюсные двигатели 50 гц p.26
• Fns fnf серия dn 100 и 125 таблица гидравлических характеристик 2 х полюсные двигатели 50 гц p.27
• Серия fn4 2fn4 fns4 fnf4 диапазон гидравлических характеристик 4 х полюсные двигатели 50 гц p.28
• Серия fn4 2fn4 fns4 fnf4 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц p.29
• Серия fn4 2fn4 fns4 fnf4 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц p.30
• Fns4 fnf4 серия dn 100 125 и 150 диапазон гидравлических характеристик 4 х полюсные двигатели 50 гц p.31
• Серия fns4 fnf4 dn 100 125 и 150 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц p.32
• Серия p.33
• Серия fn fns fnf 32 125 гидравлические характеристики 2 х полюсные двигатели 50 гц p.34
• Серия fn fns fnf 32 160 гидравлические характеристики 2 х полюсные двигатели 50 гц p.35
• Серия fn fns fnf 32 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.36
• Серия 2fn 32 250 гидравлические характеристики 2 х полюсные двигатели 50 гц p.37
• Серия fn fns fnf 40 125 гидравлические характеристики 2 х полюсные двигатели 50 гц p.38
• Серия fn fns fnf 40 160 гидравлические характеристики 2 х полюсные двигатели 50 гц p.39
• Серия fn fns fnf 40 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.40
• Серия fn fns fnf 40 250 гидравлические характеристики 2 х полюсные двигатели 50 гц p.41
• Серия fn fns fnf 50 125 гидравлические характеристики 2 х полюсные двигатели 50 гц p.42
• Серия fn fns fnf 50 160 гидравлические характеристики 2 х полюсные двигатели 50 гц p.43
• Серия fn fns fnf 50 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.44
• Серия fn fns fnf 50 250 гидравлические характеристики 2 х полюсные двигатели 50 гц p.45
• Серия fn fns fnf 65 125 гидравлические характеристики 2 х полюсные двигатели 50 гц p.46
• Серия fn fns fnf 65 160 гидравлические характеристики 2 х полюсные двигатели 50 гц p.47
• Серия fn fns fnf 65 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.48
• Серия fn fns fnf 65 250 гидравлические характеристики 2 х полюсные двигатели 50 гц p.49
• Серия fn fns fnf 80 160 гидравлические характеристики 2 х полюсные двигатели 50 гц p.50
• Серия fn fns fnf 80 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.51
• Серия fns fnf 80 250 гидравлические характеристики 2 х полюсные двигатели 50 гц p.52
• Серия fns fnf 100 160 гидравлические характеристики 2 х полюсные двигатели 50 гц p.53
• Серия fns fnf 100 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.54
• Серия fnf 100 250 гидравлические характеристики 2 х полюсные двигатели 50 гц p.55
• Серия fnf 125 200 гидравлические характеристики 2 х полюсные двигатели 50 гц p.56
• Серия fnf 125 270 гидравлические характеристики 2 х полюсные двигатели 50 гц p.57
• Серия fn4 fnf4 32 125 гидравлические характеристики 4 х полюсные двигатели 50 гц p.58
• Серия fn4 fnf4 32 160 гидравлические характеристики 4 х полюсные двигатели 50 гц p.59
• Серия fn4 fnf4 32 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.60
• Серия 2fn4 32 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.61
• Серия fn4 fnf4 40 125 гидравлические характеристики 4 х полюсные двигатели 50 гц p.62
• Серия fn4 fnf4 40 160 гидравлические характеристики 4 х полюсные двигатели 50 гц p.63
• Серия fn4 fns4 fnf4 40 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.64
• Серия fn4 fns4 fnf4 40 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.65
• Серия fn4 fnf4 50 125 гидравлические характеристики 4 х полюсные двигатели 50 гц p.66
• Серия fn4 fns4 fnf4 50 160 гидравлические характеристики 4 х полюсные двигатели 50 гц p.67
• Серия fn4 fns4 fnf4 50 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.68
• Серия fn4 fns4 fnf4 50 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.69
• Серия fn4 fns4 fnf4 65 125 гидравлические характеристики 4 х полюсные двигатели 50 гц p.70
• Серия fn4 fns4 fnf4 65 160 гидравлические характеристики 4 х полюсные двигатели 50 гц p.71
• Серия fn4 fns4 fnf4 65 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.72
• Серия fn4 fns4 fnf4 65 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.73
• Серия fn4 fnf4 65 315 гидравлические характеристики 4 х полюсные двигатели 50 гц p.74
• Серия fn4 fns4 fnf4 80 160 гидравлические характеристики 4 х полюсные двигатели 50 гц p.75
• Серия fn4 fns4 fnf4 80 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.76
• Серия fn4 fns4 fnf4 80 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.77
• Серия fns4 fnf4 80 315 гидравлические характеристики 4 х полюсные двигатели 50 гц p.78
• Серия fnf4 80 400 гидравлические характеристики 4 х полюсные двигатели 50 гц p.79
• Серия fns4 fnf4 100 160 гидравлические характеристики 4 х полюсные двигатели 50 гц p.80
• Серия fns4 fnf4 100 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.81
• Серия fns4 fnf4 100 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.82
• Серия fns4 fnf4 100 315 гидравлические характеристики 4 х полюсные двигатели 50 гц p.83
• Серия fnf4 100 400 гидравлические характеристики 4 х полюсные двигатели 50 гц p.84
• Серия fns4 fnf4 125 200 гидравлические характеристики 4 х полюсные двигатели 50 гц p.85
• Серия fns4 fnf4 125 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.86
• Серия fnf4 125 270 гидравлические характеристики 4 х полюсные двигатели 50 гц p.87
• Серия fns4 fnf4 125 315 гидравлические характеристики 4 х полюсные двигатели 50 гц p.88
• Серия fnf4 125 400 гидравлические характеристики 4 х полюсные двигатели 50 гц p.89
• Серия fns4 fnf4 150 250 гидравлические характеристики 4 х полюсные двигатели 50 гц p.90
• Серия fns4 fnf4 150 315 гидравлические характеристики 4 х полюсные двигатели 50 гц p.91
• Серия fnf4 150 400 гидравлические характеристики 4 х полюсные двигатели 50 гц p.92
• Фланцы насоса p.94
• Серия fn размеры и вес p.94
• Модели с мощностью от 15 до 22 квт крепятся на опоры p.94
• Модели с мощностью до 11 квт крепятся на лапы p.94
• Двигатели насосов версии p.94
• Серия fn размеры и вес p.95
• Фланцы насоса p.96
• Серия fn4 размеры и вес p.96
• Серия fn4 размеры и вес p.97
• Серия 2fn размеры и вес p.98
• Серия 2fn4 размеры и вес p.99
• Фланцы насоса p.100
• Серия fns размеры и вес p.100
• Двигатели насосов версии fns модели с мощностью от 11 до 55 квт крепятся на опоры p.100
• Серия fns размеры и вес p.101
• Серия fns размеры и вес p.102
• Фланцы насоса p.102
• Серия fns размеры и вес p.103
• Фланцы насоса p.104
• Серия fns4 размеры и вес p.104
• Серия fns4 размеры и вес p.105
• Примечание для моделей fns4 65 315 и fns4 80 315 см далее p.105
• Фланцы насоса p.106
• Серия fns4 размеры и вес p.106
• Модели с мощностью от 3 до 4 квт крепятся на лапы p.106
• Двигатели насосов версии fns4 p.106
• Серия fns4 размеры и вес p.107
• Фланцы насоса p.108
• Серия fnf со свободным концом вала размеры и вес p.108
• Примечание для моделей fnf 65 315 смотри таблицу на следующей странице p.108
• Фланцы насоса p.109
• Серия fnf со свободным концом вала размеры и вес p.109
• Серия fnf смонтированная на станине размеры и вес p.111
• Серия fnf4 смонтированная на станине размеры и вес p.113
• Серия fnf смонтированная на станине размеры и вес p.114
• Серии fnf fnf4 смонтированные на станине размеры и вес p.114
• Тип насоса размеры мм вес вид p.115
• Серия fnf4 смонтированная на станине размеры и вес p.115
• Фланцы из стали марки aisi 304 с возможностью подключения манометра p.116
• Размеры круглых резьбовых контр фланцев в соответствии с en 1092 1 p.116
• Размеры круглых приварных контрфланцев в соответствии с en 1092 1 p.116
• Размеры гибкой муфты p.117
• Части насоса p.118
• Циллиндрическая шайба шайба рабочей p.118
• Регулировочные шайбы для моделей fnf 32 80 p.118
• Двигателя p.118
• Serie fn p.119
• Serie fn p.120
