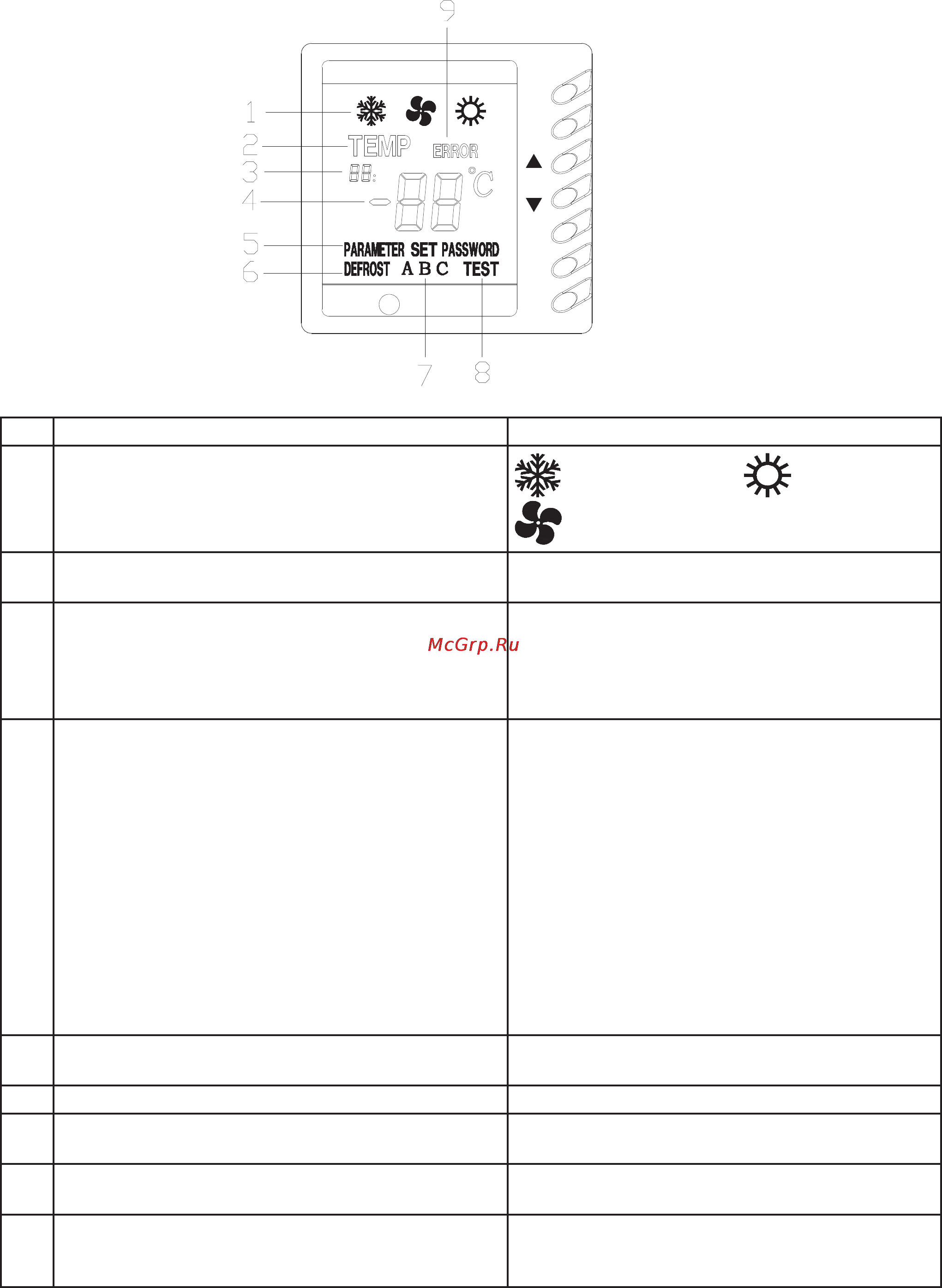

3.1.3 Описание дисплея проводного пульта управления
OFF
QUIT
ON
CHECK
MODE
Обозначение Описание
1 Текущий режим работы чиллера
: режим охлаждения, : режим нагрева,
: зарезервировано
2 Значок для отображения температуры Значок TEMP означает, что в основном поле ото-
бражается значение температуры
3 Дополнительное поле для отображаемых параме-
тров
Дополнительное поле состоит из двух знакомест
и точки для отображения температуры и после-
довательности параметров на основном поле
отображаемых параметров. Активно только в
режиме проверки и режиме изменения уставки.
4 Основное
поле для отображаемых параметров В основном поле отображаются значения изме-
ряемых температур, значения уставок и кодов
ошибок. При отображении температуры ука-
зывается ее знак с единицей измерения (град.
Цельсия). При отображении времени отобража-
ется только числовое значение в минутах. Коды
ошибок также отображаются в основном поле.
Если значения температуры или отображаемых
параметров превышают 99, то вводятся сле-
дующие обозначения: AX для 100~109, bX для
110~119, CX для 120~129, dX для 130~139, EX
для 140~149, FX для 150~159, где X - число от 0
до 9. В
исходдном состоянии отображается тем-
пература воды на выходе из чиллера.
5 Отображение параметров Значок Parameter отображается только в режиме
проверки параметров.
6 Отображение оттайки Значок Defrost отображается во время оттайки
7 Система ID Обозначает последовательность системы или
компрессора, которые находятся в оттайке.
8 Отображение тестового режима Значок TEST отображается, когда чиллер нахо-
дится в режиме тестирования.
9 Отображение кодов ошибок Значок ERROR отображается
при возникнове-
нии ошибки, при этом отображается код ошибки
в основном поле отображаемых параметров.
