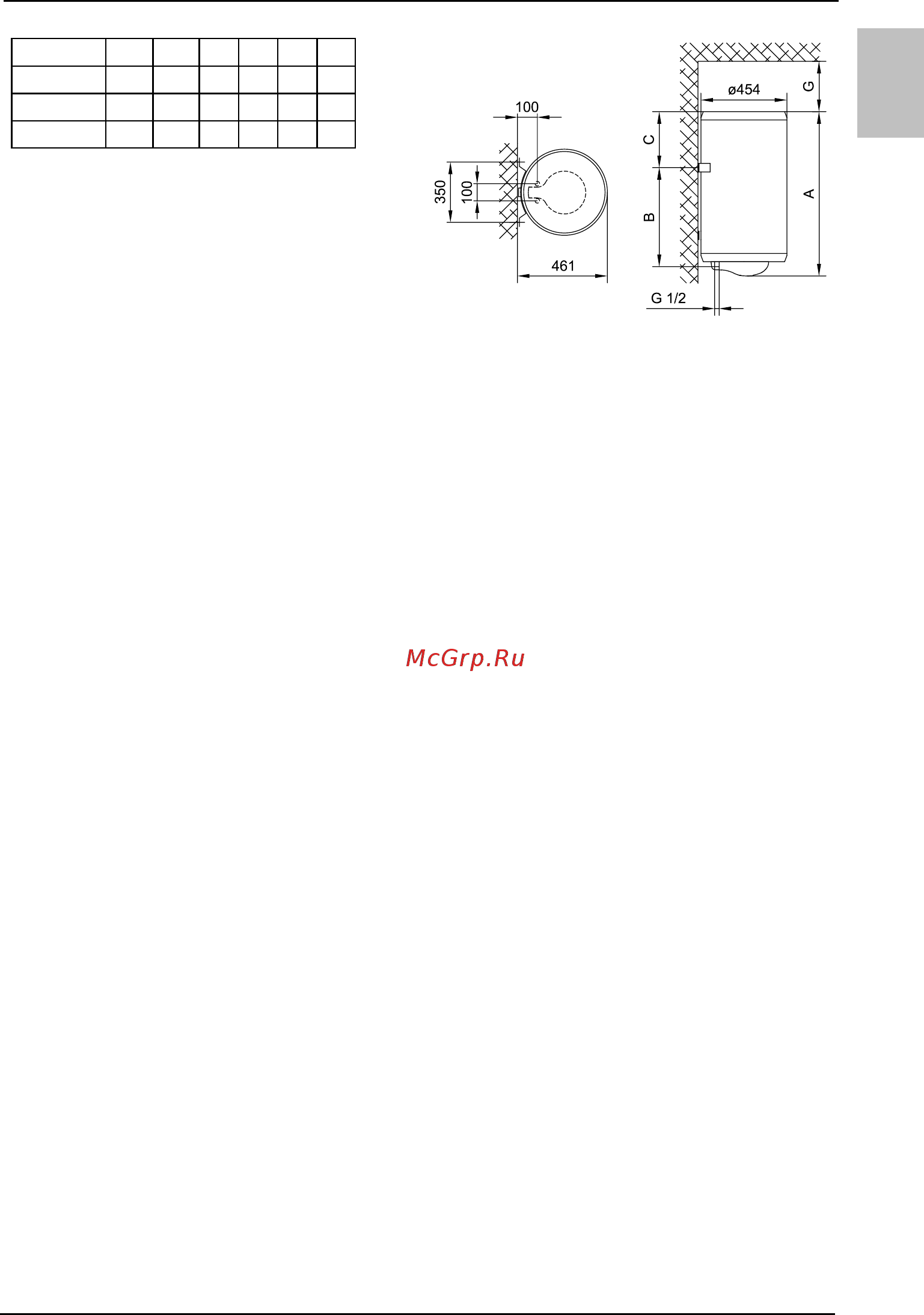

Жылытқыштың біріктірктіретін және
жинақтайтын көлемдері [мм]
СУ ҚҰБЫРЫНА ҚОСЫЛУ
Суды жеткізу және бұрып жіберу түрлі түстермен белгіленген. Көк – суық су,
қызыл – ыстық су. Жылытқышты су құбырына екі тәсілмен қосуға болады. Іске
қосудың жабық жинақтауыш жүйесі судың жиналуын бірнеше жерден, ал ашық
ағын жүйесі – тек бір жерден қамтамасыз етеді.
Қосудың таңдалған жүйесіне қатысты тиісті қоспалауыш батареяларын орнату
қажет. Ашық ағын жүйесінде жылытқыштың алдына, су құбырында су болмаған
жағдайда, қазаннан судың ағып кетуін болдырмайтын кері клапан орнату қажет.
Іске қосудың осындай жүйесі барысында ағын қоспалауыш пайдалану қажет.
Жылытқышта судың мөлшері жылыту салдарынан ұлғаяды, бұл қоспалауыштың
құбырынан судың ағып кетуін тудырады. Сіз кранды қатты бұрап,
қоспалауыштан суды жауып тастауға тырыспаңыз, себебі бұл қоспалауыштың
ақаулануын тудырады. Іске қосудың жабық жинақтау жүйесінде судың жиналу
орындарында жинақтау қоспалауыштарын қолдану қажет. Жұмыстың қауіпсіздігі
себебінен суасты құбырына міндетті түрде қысымның 0,1 МПа (1 бар)
номинальдіден көп көтерілуін болдырмайтын сақтандырғыш вентиль немесе
сақтандырғыш тобын қоса орнату қажет. Сақтандырғыш клапанындағы шығару
тесігінде міндетті түрде атмосфералық қысымға шығысы болуы керек.
Жылу барысында қазандағы судың қысымы сақтандырғыш клапанында
орнатылған деңгейге дейін көтеріледі. Су құбырына судың қайтып оралуы
мүмкін емес болғандықтан, су сақтандырғыш клапанының ағынды тесігінен
тамшылауы мүмкін. Осы суды сіз науаға сақтандырғыш клапанының астына
орнатуға болатын арнайы саптама көмегімен бағыттап жіберуге болады.
Сақтандырғыш вентилінің шығысы астындағы шығыс түтігі тура төмен бағытқа
және мұздатылмайтын ортаға орналастырылуы керек.
Инсталляцияның қолдағы бар жүйесі тамшылап тұрған суды қайырылатын
сақтандырғыш клапанынан қайтуына қайта бұруына мүмкіндігі болмаған
жағдайда, судың тамшылауын сужылытқыштың жіберетін түтігіндегі 3 л
көлемімен кеңейткіш бочогын жинақтау есебінен болдырмауға болады.
Сақтандырғыш клапанының дұрыс жұмыс істеуін қамтамасыз ету үшін
пайдаланушылар өздігінен жүйелік бақылауын жүзеге асырулары керек – әк
дағын кетіріп, сақтандырғыш клапанының блоктанып қалмағанын тексеру қажет.
Тексеру барысында тұтқасын ауыстырумен немесе клапанның гайкасын бұрап
алумен (клапанның түріне қатыссыз) қайтару сақтандырғыш клапанынан судың
шығуын ашу қажет. Шығару соплосы арқылы су ағып келуі керек, бұл клапан
мінсіз жұмыс істейтінін білдіреді.
A B C E F G
TG 50 N 576 365 200 454 461 130
TG 80 N 781 565 205 454 461 180
TG 100 N 941 715 215 454 461 260
