Техобслуживание
Руководство по эксплуатации генераторных установок 50 Гц с воздушным охлаждением 33
Проверка и регулировка
клапанного зазора
Проверяйте клапанный зазор согласно График
обслуживания. При необходимости отрегулируйте.
Проверка клапанного зазора
ПРИМЕЧАНИЕ:
Перед проверкой клапанного зазора
двигатель должен остыть. Если клапанный зазор
соответствует размерам, указанным в
Спецификации
,
регулировка не требуется.
1.
Выполните процедуру «Чтобы ОТКЛЮЧИТЬ
генераторную установку» в
Процедура
включения/отключения генераторной
установки
.
2.
Снимите переднюю панель и боковую панель с
воздухозабором, как описано в
Снятие передней
панели доступа
и
Снятие боковой панели с
воздухозабором
.
3.
Отключите подачу топлива в генераторную установку
и отсоедините отрицательный кабель
аккумуляторной батареи во избежание случайного
запуска.
4.
Отсоедините провода свечей зажигания и
расположите провода в стороне от свечей.
5.
Отвинтите свечи зажигания с помощью торцевого
ключа 13/16 дюйма (устройства 8 кВА) или торцевого
ключа 5/8 дюйма (10-13 кВА).
6.
Отвинтите четыре винта, крепящие одну крышку
клапанного механизма, с помощью торцевого ключа
10 мм. Снимите и выбросите прокладку.
7.
Убедитесь, что поршень находится в верхней
мертвой точке (ВМТ) своего хода сжатия (оба
клапана закрыты). Чтобы переместить поршень в
ВМТ, снимите впускной дефлектор в передней часть
двигателя для доступа к гайке маховика. С помощью
торцевого ключа 30 мм (8 кВА) или торцевого ключа
36 мм (10-13 кВА) вращайте гайку маховика по
часовой стрелке, что
будет вращать коленчатый вал.
Следите за поршнем через отверстие свечи
зажигания. Поршень должен перемещаться вверх и
вниз. Поршень будет в ВМТ в верхней точке своего
хода.
8.
См.
Рис. 4-6
. Проверьте клапанный зазор между
коромыслом клапана (Е) и штоком клапана (F) с
помощью толщиномера.

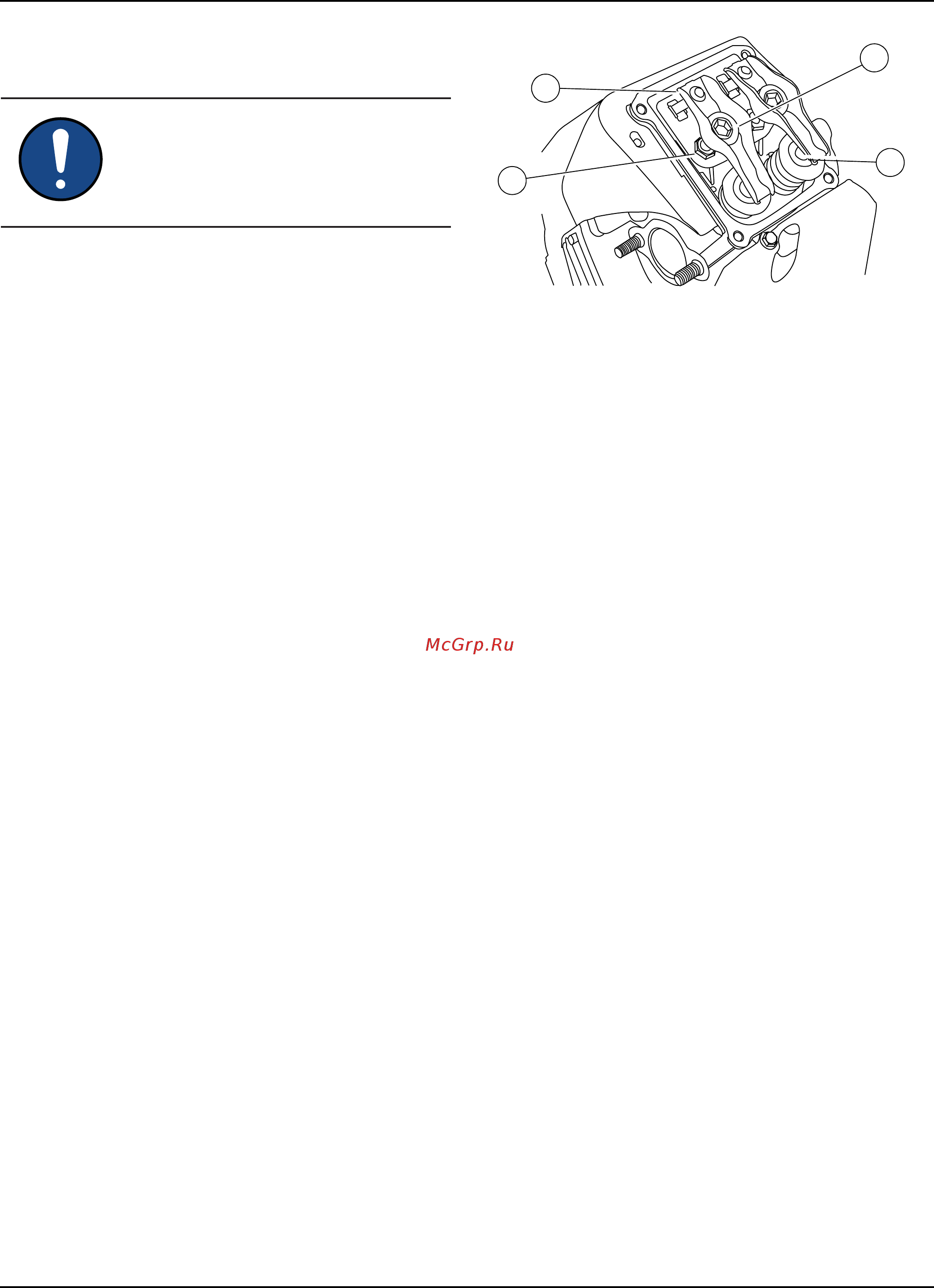

Рис. 4-6. Проверка и регулировка клапанного зазора
9. Повторите шаги 6, 7 и 8 для второго цилиндра.
10. Установите новые прокладки крышек клапанного
механизма.
11. Установите крышки клапанного механизма.
ПРИМЕЧАНИЕ: Наживите все четыре винта перед их
затяжкой, в противном случае будет невозможно
установить все четыре винта. Убедитесь, что прокладка
крышки клапанного механизма находится на месте.
12. Затягивайте крепеж в
перекрестном порядке до
6,8 Нм (60 фунтодюймов).
13. Установите свечи зажигания и затяните их до
25 Нм (18 фунтофутов).
14. Подсоедините провода к свечам зажигания.
15. Подсоедините отрицательный кабель
аккумуляторной батареи и включите подачу
топлива в генераторную установку.
16. Установите боковую панель с воздухозабором и
переднюю панель.
17. Выполните процедуру «Чтобы ВКЛЮЧИТЬ
генераторную установку» в Процедура
включения/отключения генераторной
установки.
Обратитесь к дилеру IASD за помощью.
Правильный клапанный зазор крайне важен для
обеспечения длительного срока службы двигателя.
ISO000534
C
D
E
F
002380
