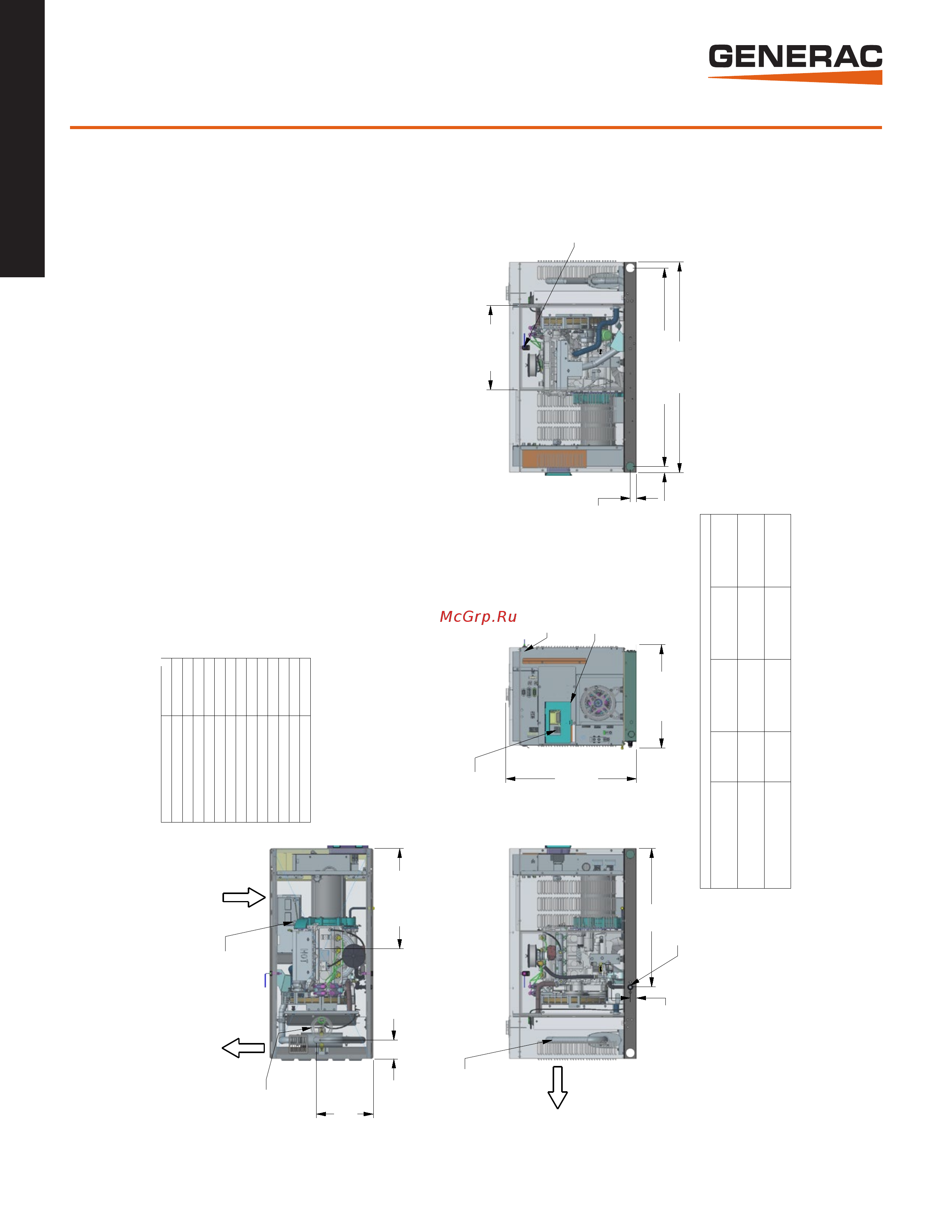

17,6 • 21,6 • 22 • 27 кВА Схема установки
®
Серия Protector
®
631 [24,8]
ТИП ДВЕРЦЫ
427
[16,8]
141
[5,6]
1040
[40,9]
980
[38,6]
776 [30,6]
ОБЩАЯ ШИРИНА
48
[1,9]
ТИП
45
[1,8]
ТИП
1490 [58,7] ТИП
1580 [62,2]
ОБЩАЯ ДЛИНА
48
[1,9]
629,9 [24,8]
УЗЕЛ ОБСЛУЖИВАНИЯ 2,4 л
КРЫШКА ОТВЕРСТИЯ НАПОЛНЕНИЯ МАСЛОМ ЛЮБАЯ СТОРОНА
МАСЛЯНЫЙ ЩУП ПРАВАЯ СТОРОНА
МАСЛЯНЫЙ ФИЛЬТР ПРАВАЯ СТОРОНА
ШЛАНГ СЛИВА МАСЛА ЛЕВАЯ СТОРОНА
СЛИВ РАДИАТОРА ЛЕВАЯ СТОРОНА
СБОРНИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЛЕВАЯ СТОРОНА
КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ РАДИАТОРА
ВЕРХНЯЯ ЧАСТЬ КРЫШКИ
ЭЛЕМЕНТ ВОЗДУХООЧИСТИТЕЛЯ ЛЕВАЯ СТОРОНА
СВЕЧИ ЗАЖИГАНИЯ ЛЕВАЯ СТОРОНА
ГЛУШИТЕЛЬ СМ. ПРИМЕЧАНИЕ 11
ПРИВОДНОЙ РЕМЕНЬ ЛЮБАЯ СТОРОНА
ПРИВОДНОЙ РЕМЕНЬ ВЕНТИЛЯТОРА СМ. ПРИМЕЧАНИЕ 11
АККУМУЛЯТОР ЛЕВАЯ СТОРОНА
ИНФОРМАЦИЯ О ВЕСЕ
ДВИГАТЕЛЬ/кВт
кВА
2,4 л, 22 кВт (60 Гц)
ОДНОФАЗНЫЙ, 17,4 кВА (50 Гц)
ТРЕХФАЗНЫЙ, 22 кВА (50 Гц)
АЛЮМИНИЙ 410,5 [905] 30 [66] 440 [971]
2,4 л, 27 кВт (60 Гц)
ОДНОФАЗНЫЙ, 21,6 кВА (50 Гц)
ТРЕХФАЗНЫЙ, 27 кВА (50 Гц)
АЛЮМИНИЙ 426 [940] 30 [66] 456 [1006]
ПРИМЕЧАНИЯ.
РАЗМЕРЫ: ММ [ДЮЙМЫ]
ВИД СЗАДИ
ВИД СПРАВАВИД СЛЕВА
АККУМУЛЯТОР, 12 В
ГРУППА 26
ЗАЗЕМЛЕНИЕ
ОТРИЦАТЕЛЬНОГО
ПОЛЮСА
АРТ. № 077483
ВИД СВЕРХУ
ВЫХОД ВОЗДУХА
РАДИАТОРА/ВЫХЛОПНОЙ
СИСТЕМЫ (ОБЕ СТОРОНЫ)
ДЛЯ ДОСТУПА К
КРЫШКЕ ЗАЛИВНОЙ
ГОРЛОВИНЫ
РАДИАТОРА
СНИМИТЕ
УКАЗАННУЮ
КРЫШКУ
ГЛУШИТЕЛЬ
ВЫХЛОПНОЙ
СИСТЕМЫ
УСТАНОВЛЕН ВНУТРИ
КОЖУХА ГЕНЕРАТОРА
ВЫХОД ВОЗДУХА
РАДИАТОРА/ВЫХЛОПНОЙ
СИСТЕМЫ
СОЕДИНЕНИЕ ТОПЛИВОПРОВОДА. МУФТА СО
СТАНДАРТНОЙ ВНУТРЕННЕЙ ТРУБНОЙ РЕЗЬБОЙ
РАЗМЕРОМ 3/4 ДЮЙМА
МАТЕРИАЛ
КОЖУХА
ВЕС ГЕНЕРАТОРНОЙ
УСТАНОВКИ — КГ
[ФУНТЫ]
ВЕС
ТРАНСПОРТИРОВОЧН
ОГО ПОДДОНА — КГ
[ФУНТЫ]
ВЕС БРУТТО — КГ
[ФУНТЫ]
ОБЩАЯ
ВЫСОТА
УЗЕЛ КЛИЕНТСКОГО
ДОСТУПА, ДОСТУП К
ПАНЕЛИ УПРАВЛЕНИЯ,
ВНУТРЕННЯЯ
УСТАНОВКА ЗАРЯДНОГО
УСТРОЙСТВА
АККУМУЛЯТОРА, СМ.
ПРИМЕЧАНИЕ 4
ЗАДНЯЯ КРЫШКА
КОЖУХА, СМ.
ПРИМЕЧАНИЕ 4
ФИКСИРУЮЩАЯ
ЗАЩЕЛКА, ПО
ОДНОЙ НА КАЖДОЙ
ДВЕРЦЕ, ПО ОДНОЙ
СЪЕМНОЙ ДВЕРЦЕ
С КАЖДОЙ
СТОРОНЫ
ГЕНЕРАТОРА
1. МИНИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ БЕТОННОЙ ПОДУШКИ: 1092 (43 ДЮЙМА) В ШИРИНУ
И 1885 (74,2 ДЮЙМА) В ДЛИНУ. ИНСТРУКЦИИ ПО БЕТОННОЙ ПОДУШКЕ СМ. В РУКОВОДСТВЕ ПО
УСТАНОВКЕ, КОТОРОЕ ВХОДИТ В КОМПЛЕКТ УСТРОЙСТВА.
2. ПРОСТРАНСТВО СО ВСЕХ СТОРОН ГЕНЕРАТОРА ДОЛЖНО ОСТАВАТЬСЯ СВОБОДНЫМ ДЛЯ
ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА. УСТРОЙСТВО НЕОБХОДИМО
УСТАНОВИТЬ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ ПРИМЕНИМЫМИ СТАНДАРТАМИ NFPA 37 И
NFPA 70, А ТАКЖЕ ЛЮБЫМИ ДРУГИМИ ГОСУДАРСТВЕННЫМИ, РЕГИОНАЛЬНЫМИ И МЕСТНЫМИ
НОРМАМИ И ПРАВИЛАМИ.
3. ДАННЫЕ ПАНЕЛИ УПРАВЛЕНИЯ И РАЗМЫКАТЕЛЯ:
— СМ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЛИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ;
— ДОСТУПНО ЧЕРЕЗ ДВЕРЦУ УЗЛА КЛИЕНТСКОГО ДОСТУПА С ЗАДНЕЙ СТОРОНЫ ГЕНЕРАТОРА.
4. ДЛЯ ДОСТУПА К ЗАЗЕМЛЕННЫМ УЧАСТКАМ СНИМИТЕ ЗАДНЮЮ КРЫШКУ КОЖУХА СЛЕДУЮЩИМ
ОБРАЗОМ:
— ВЫСОКОВОЛЬТНОЕ СОЕДИНЕНИЕ, ВКЛЮЧАЯ СОЕДИНЕНИЕ С ВЫВОДОМ НАГРУЗКИ ДЛЯ
ПОДКЛЮЧЕНИЯ ПЕРЕМЕННОГО ТОКА, СОЕДИНЕНИЕ НЕЙТРАЛИ, СОЕДИНЕНИЕ ЗАРЯДНОГО
УСТРОЙСТВА АККУМУЛЯТОРА НА 120 ВОЛЬТ ПЕРЕМЕННОГО ТОКА (МАКС. 0,5 А);
— НИЗКОВОЛЬТНОЕ СОЕДИНЕНИЕ, ВКЛЮЧАЯ КОНТРОЛЬНЫЕ ПРОВОДА БЕЗОБРЫВНОГО
ПЕРЕКЛЮЧАТЕЛЯ.
5. ЦЕНТР ТЯЖЕСТИ И ВЕС МОГУТ МЕНЯТЬСЯ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ УСТРОЙСТВА.
6. ДНИЩЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ ДОЛЖНО БЫТЬ ЗАКРЫТО ДЛЯ ЗАЩИТЫ ОТ КОРРОЗИИ,
РЕЦИРКУЛЯЦИИ ВОЗДУХА ВЫПУСКА И/ИЛИ НАРУШЕНИЯ ЦИРКУЛЯЦИИ ВОЗДУХА ОХЛАЖДЕНИЯ.
7. ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПОДЪЕМЕ ОБОРУДОВАНИЯ СМ. В РУКОВОДСТВЕ ПО
ЭКСПЛУАТАЦИИ.
8. НЕОБХОДИМЫЕ ХАРАКТЕРИСТИКИ МОНТАЖНЫХ БОЛТОВ ИЛИ ШПИЛЕК ДЛЯ МОНТАЖНОЙ
ПОВЕРХНОСТИ — 5/8-11, КЛАСС 5 (ИСПОЛЬЗУЙТЕ СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ МОМЕНТА
ЗАТЯЖКИ SAE).
9. ТРЕБУЮТСЯ УСЛОВИЯ ДЛЯ СВОБОДНОГО ПОТОКА ВОЗДУХА НА ВПУСКЕ, НА ВЫХОДЕ И В
ВЫХЛОПНОЙ СИСТЕМЕ. ТРЕБОВАНИЯ ОТНОСИТЕЛЬНО МИНИМАЛЬНОГО ОБЪЕМА ПОТОКА
ВОЗДУХА И МАКСИМАЛЬНЫХ ОГРАНИЧЕНИЙ УКАЗАНЫ В ЛИСТЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК.
10. ГЕНЕРАТОР НЕОБХОДИМО УСТАНОВИТЬ ТАК, ЧТОБЫ ОБЕСПЕЧИТЬ ПОСТУПЛЕНИЕ СВЕЖЕГО
ОХЛАЖДАЮЩЕГО ВОЗДУХА И ИЗБЕЖАТЬ РЕЦИРКУЛЯЦИИ ВОЗДУХА НА ВЫХОДЕ ИЗ РАДИАТОРА.
11. ГЛУШИТЕЛЬ ВЫХЛОПНОЙ СИСТЕМЫ И ПРИВОДНОЙ РЕМЕНЬ ВЕНТИЛЯТОРА УСТАНОВЛЕНЫ В
КОЖУХЕ ГЕНЕРАТОРА, ДЛЯ ДОСТУПА СНИМИТЕ ПЕРЕДНЮЮ ПАНЕЛЬ.
ПЕРЕЧЕНЬ ЗАПЧАСТЕЙ СМ. В
РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ.
ЦЕНТР ТЯЖЕСТИ (СМ.
ПРИМЕЧАНИЕ 5)
ВПУСК ВОЗДУХА
(ОБЕ СТОРОНЫ)
РАЗМЫКАТЕЛЬ, СМ.
ПРИМЕЧАНИЕ 3
Чертеж №0K8624-A (1 из 2)
