APPA 505 [12/26] Жк дисплей
![APPA 505 [12/26] Жк дисплей](/views2/1503175/page12/bgc.png)
Таблица 6.2
Единица измерения
Значение
Единица измерения
Значение
µ
микро (10
-6
)
V
вольт
m
мили (10
-3
)
A
ампер
k
кило (10
3
)
Ω
ом
M
мега (10
6
)
F
фарад
∆
абсолютная разность
Hz
герц
%
относительная разность
S
секунда
dB
децибел по напряжению
°C
градус по Цельсию
dBm
децибел по мощности
°F
градус по Фаренгейту
6.2 Назначение органов управления и индикации

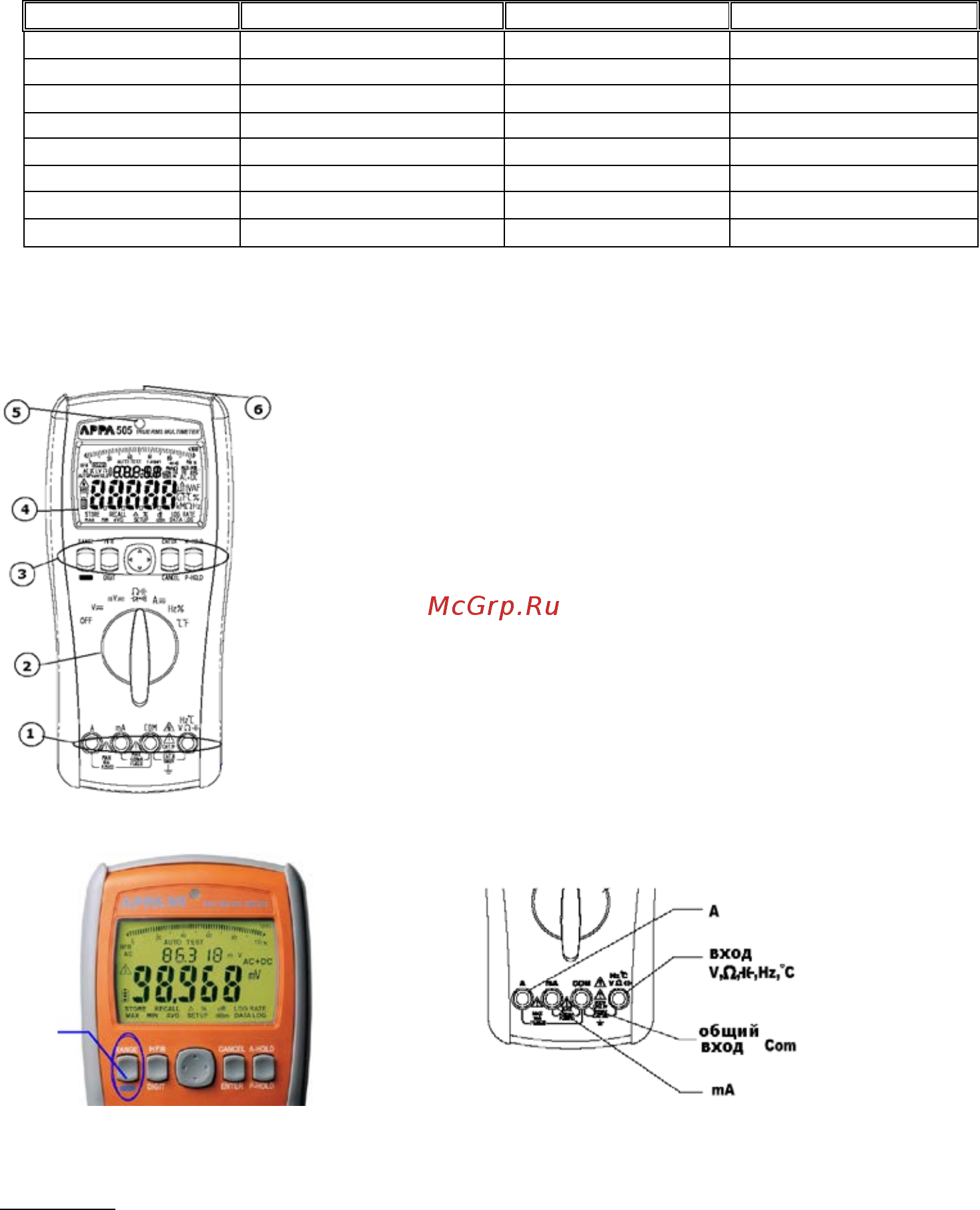

На рис. 6.1 показаны органы управления и индикации передней панели.
Рис. 6.1. АРРА 505
1. Измерительные вх. гнезда (подробнее см. рис.6.2)
2. Переключатель режимов измерений и включения питания прибора.
Для включения дополнительного режима или второй функции,
используется префиксная клавиша RANGE (синяя область) –
выделено овалом на рис. 6.2а.
3. Функциональные клавиши, клавиши меню режимов и управления.
4. ЖК-дисплей, содержащий:
линейную шкалу
две цифровых шкалы
меню функций
индикаторы режимов измерения
индикаторы единиц измерения (см. табл. 6.2)
предупреждающие индикаторы и символы.
5. Датчик автовключения подсветки дисплея (фотоэлемент).
6. Разъем RS-232/USB (оптический) – Может использоваться для
считывания данных из памяти прибора и регистратора.
Рис. 6.2а. Дисплей и функциональные
кнопки
Рис. 6.2б. Назначение измерительных гнезд
ЖК-дисплей
ЖК-дисплей (рис. 6.3) содержит:
• линейную шкалу,
• цифровую шкалу,
• индикаторы режимов измерения,
• индикаторы единиц измерения,
• предупреждающие индикаторы
• область дополнительного меню и режимов.
11
