![Iek КУ-704 У1 W- образный рычаг 10А IP44 2 эл. цепи KV-1-704-1 [3/5] Страница 3](/img/pdf.png)

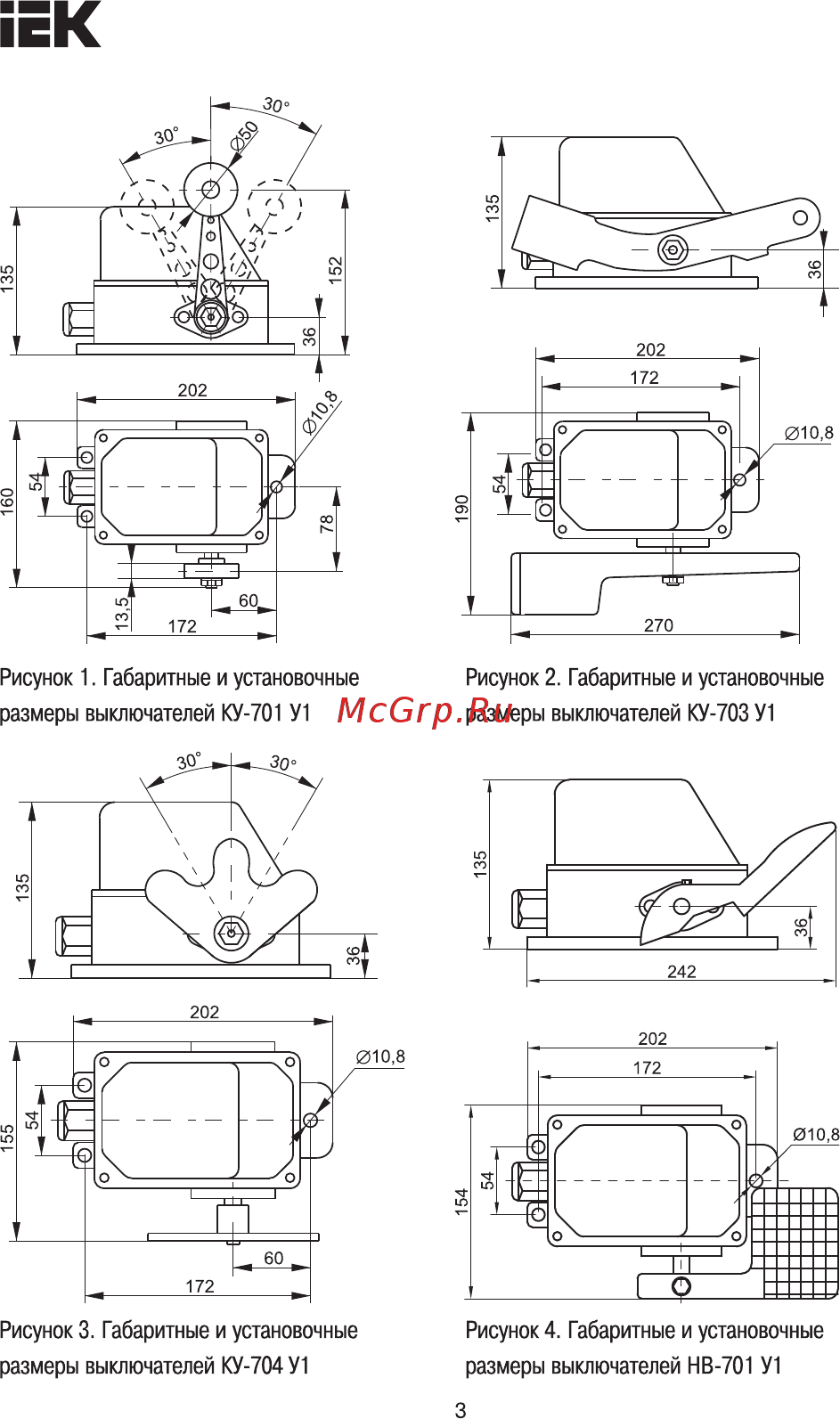

Iek КУ-704 У1 W- образный рычаг 10А IP44 2 эл. цепи KV-1-704-1 [3/5] Страница 3
![Iek КУ-704 У1 W- образный рычаг 10А IP44 2 эл. цепи KV-1-704-1 [3/5] Страница 3](/views2/1503692/page3/bg3.png)
