Akai AWM 1400GF [21/23] Схема электрическая
![Akai AWM 1400GF [21/23] Схема электрическая](/views2/1023795/page21/bg15.png)
20
www.akai.ru

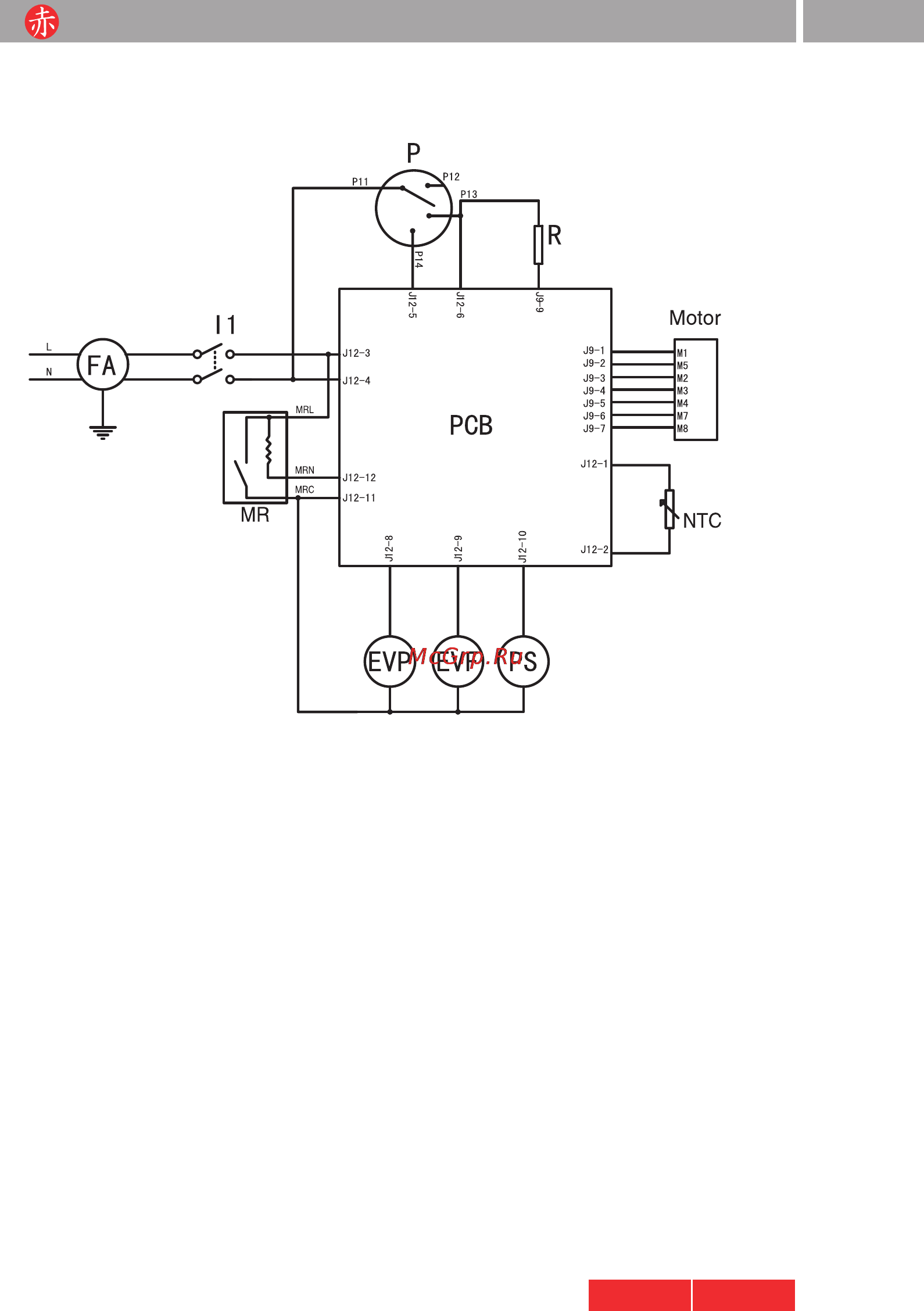

СХЕМА ЭЛЕКТРИЧЕСКАЯ
Motor - двигатель.
PCB - печатная монтажная плата.
MR - блокировка дверцы загрузочного
люка.
R - нагревательный элемент.
PS - дренажная помпа.
EVF/ EVP - магнитный впускной клапан
подачи воды.
Р - мембранный переключатель (реле
давления).
FA - подавление помех.
NTC - датчик температуры.
I 1 - выключатель.
