©2005 I.S.P.A.-Engineering, перевод на русский язык
8

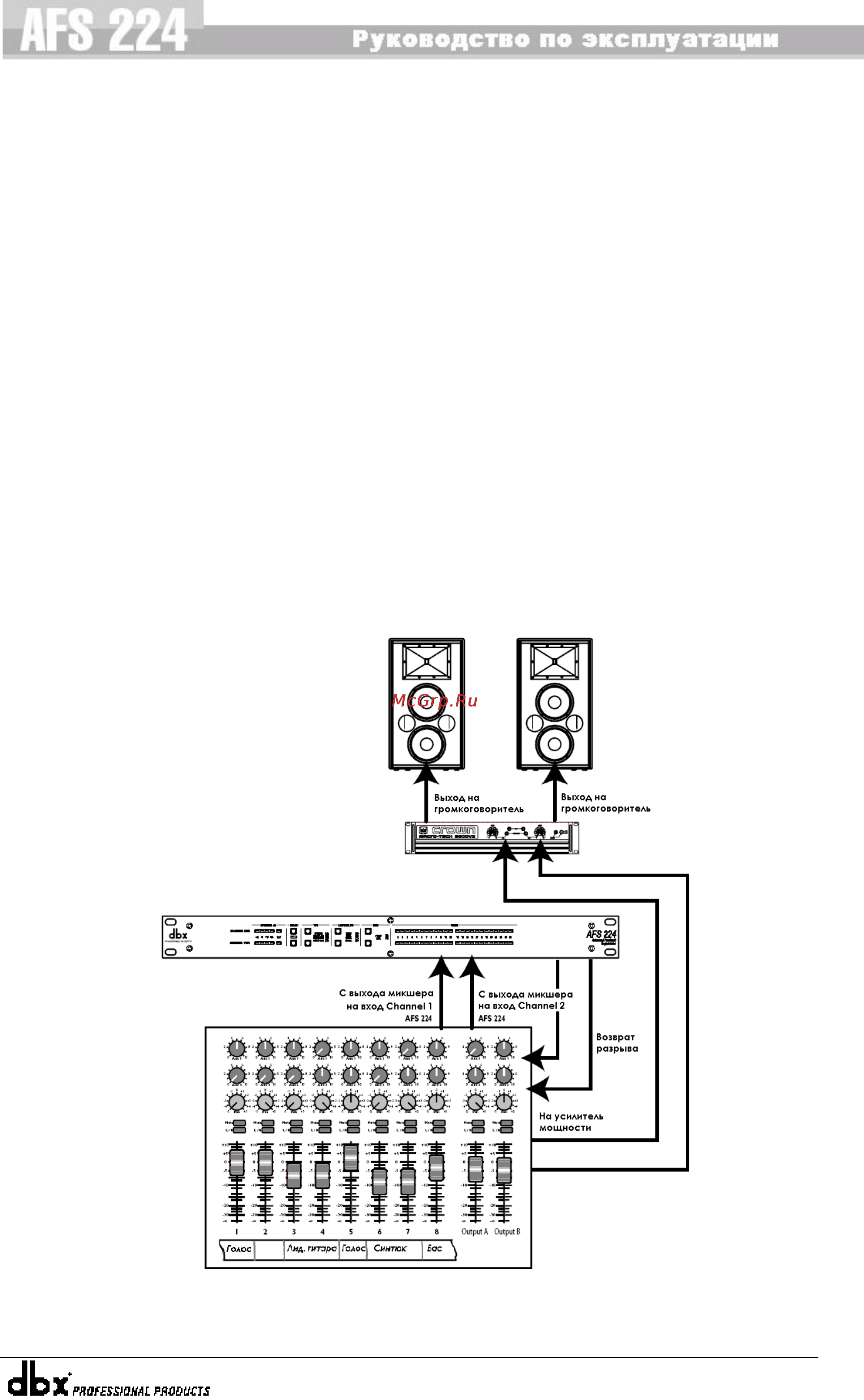

Пример 2 – разрыв на основных стереовыходах микшерного пульта
Этот вариант идеально подходит для специализированного подавления обратной связи
на выходах микшерного пульта. Данное приложение обеспечивает пользователю 24
фильтра подавления обратной связи на двух каналах.
1. Соедините кабелями посылы разрывов пульта и входы AFS 224.
2. Соедините кабелями выходы AFS 224 и возвраты разрывов микшерного пульта.
3. Включите микшерный пульт и усилители.
Для достижения максимальных
показателей и обеспечения надлежащей работы AFS 224
при среднем уровне входного сигнала должен постоянно гореть светодиодный индикатор
0 dBu и изредка загораться светодиодный индикатор +10 dBu. На большинстве
микшерных пультов гнезда разрыва расположены до выходных фейдеров. Это позволяет
направить на AFS 224 сигнал надлежащего уровня, на который не будут влиять
перемещения канальных или выходных фейдеров. Обязательно узнайте
в руководстве по
эксплуатации микшерного пульта номинальный рабочий уровень гнезд разрыва и в
соответствии с этим выберите номинальный рабочий уровень (+4 dBu или –10 dBV) AFS
224 при помощи переключателя на задней панели прибора.
