Ballu Air Master 2 BMAC-300/BASE [4/13] Эксплуатация прибора
![Ballu Air Master 2 BMAC-300/BASE [4/13] Эксплуатация прибора](/views2/1504367/page4/bg4.png)
6
7
Правила размещения Эксплуатация прибора
Правила размещения
Выберите место установки Air Master 2 на стене
помещения, используя монтажный шаблон, вхо-
дящий в комплект поставки.
Убедитесь, что место установки соответствует
требованиям:
- радиаторы отопления, мебель и другие пред-
меты не создают помех для работы и обслужи-
вания прибора.
- стена ровная, не препятствует плотному при-
леганию прибора к стене, не имеет уклона бо-
лее 2°, допускает бурение вентиляционного
канала.
- в местах технологических отверстий отсут-
ствуют элементы инженерных коммуникаций:
электропроводка, трубы отопления и т. д.
- имеется возможность подключения прибора
к сети питания 220 В с нагрузкой не менее 2 кВт.
Зазор от пола до нижней части прибора должен
составлять не менее 200 мм. Расстояние от окон-
ного откоса до центральной оси отверстия венти-
ляционного канала в наружной стене не менее
500 мм.
ВНИМАНИЕ!
Прибор устанавливается только в вертикальном
положении.
Монтаж
ВНИМАНИЕ!
Монтаж должен выполняться только квалифи-
цированными специалистами с использованием
профессионального оборудования. Контакты
сертифицированных монтажных бригад распо-
ложены на сайте www.airmaster.ballu.ru (диле-
ры, имеющие сертифицированную монтажную
бригаду отмечены фразой "сертифицированный
монтаж").
Бурение отверстия 132 мм в стене
• Используя строительный уровень, приложите
к стене шаблон для монтажа (входит в комплект
прибора) и наметьте на стене центр канала воз-
духовода. Уберите монтажный шаблон
• Установите станину установки алмазного буре-
ния на стене, используя шаблон как прокладку
между станиной и стеной (для того, чтобы из-
бежать повреждения обоев или поверхности
стены). Центр коронки должен совпадать с цен-
тром канала воздуховода для Ballu Air Master 2.
• Установите угол наклона коронки таким обра-
зом, чтобы отверстие имело уклон 3-4⁰ вниз в
сторону улицы для того, чтобы осадки не смог-
ли попадать с улицы внутрь помещения.
• Установите пылесборное кольцо на стене, под-
ключите промышленный пылесос.
• При бурении бетона подключите к дрели ал-
мазного сверления подачу воды. При бурении
пеноблоков и кирпича допускается работа без
подачи воды.
• Пробурите сквозное отверстие диаметром
132 мм. При толщине стены более 450 мм ис-
пользуйте удлинитель коронки.
• Снимите станину, заклейте отверстие из-под
анкер-болта.
• Очистите канал воздуховода от остатков бето-
на/кирпича, теплоизоляции и пыли.
Сверление креплений для Ballu Air Master 2
• В монтажном шаблоне вырежьте отверстие ди-
аметром 132 мм и совместите его с отверстием
канала воздуховода
• Выровняйте шаблон по горизонтали при помо-
щи строительного уровня и закрепите на стене.
• Разметьте места отверстий под анкерные болты.
• Просверлите отверстия диаметром 8 мм со-
гласно разметке
Тепло-шумоизоляция канала
• Рулеткой измерьте глубину канала. Отрежьте
трубу из вспененного полиэтилена (рекомен-
дуется использовать Тилит Супер 89/20) длиной
равной глубине канала + 50 мм.
• С наружной стороны тепло-шумоизоляцион-
ной трубы закрепите пластиковую решетку (на-
пример, Vents MB 100), используя морозостой-
кий клей без запаха.
• Тепло-шумоизоляционную трубу с установлен-
ной решеткой вставьте вращательными движе-
ниями в канал воздуховода, убедившись, что
вентиляционная решетка расположена в один
уровень с внешней стороной дома.
• Выступающий из внутренней стороны стены
конец трубы отрежьте таким образом, чтобы
оставшаяся часть выступала на 2-3 мм внутрь
от уровня стены.
• Место соприкосновения трубы с каналом воз-
духовода герметизируйте по кругу морозо-
стойким клеем либо силиконовым герметиком
без запаха.
Навешивание Ballu Air Master 2
• Установите два анкерных болта, входящих в
комплект поставки Air Master 2 в стену для на-
вешивания устройства. Шляпка болта должна
выступать из стены на расстояние 3-4 мм.
• Навесьте прибор на анкерные болты. Не при-
лагайте чрезмерных усилий во избежание по-
вреждений прибора.
• Если выступающей части анкер-болтов недо-
статочно для навески устройства – равномерно
выкрутите оба анкер-болта из стены на 1-2 мм.
• Убедитесь, что устройство плотно прилегает
к стене. При неплотном прилегании снимите
устройство и закрутите винты на 1-2 мм, после
чего повторите процедуру.
• Подключите Air Master 2 к сети питания.
Переведите выключатель на боковой панели
устройства в положение «включено».
• Убедитесь в работоспособности устройства и
отсутствии лишних шумов, последовательно
включив его с первой до пятой скорости в ре-
жиме притока воздуха, после чего повторите
процедуру в режиме циркуляции.
• Заполните гарантийный талон.
• Монтаж устройства завершен.
Эксплуатация прибора
После проведения монтажных работ, вставьте
вилку сетевого кабеля в розетку сети электро-
питания с соответствующими параметрами.
Нажмите кнопку включения на правой боковой
стороне корпуса прибора.

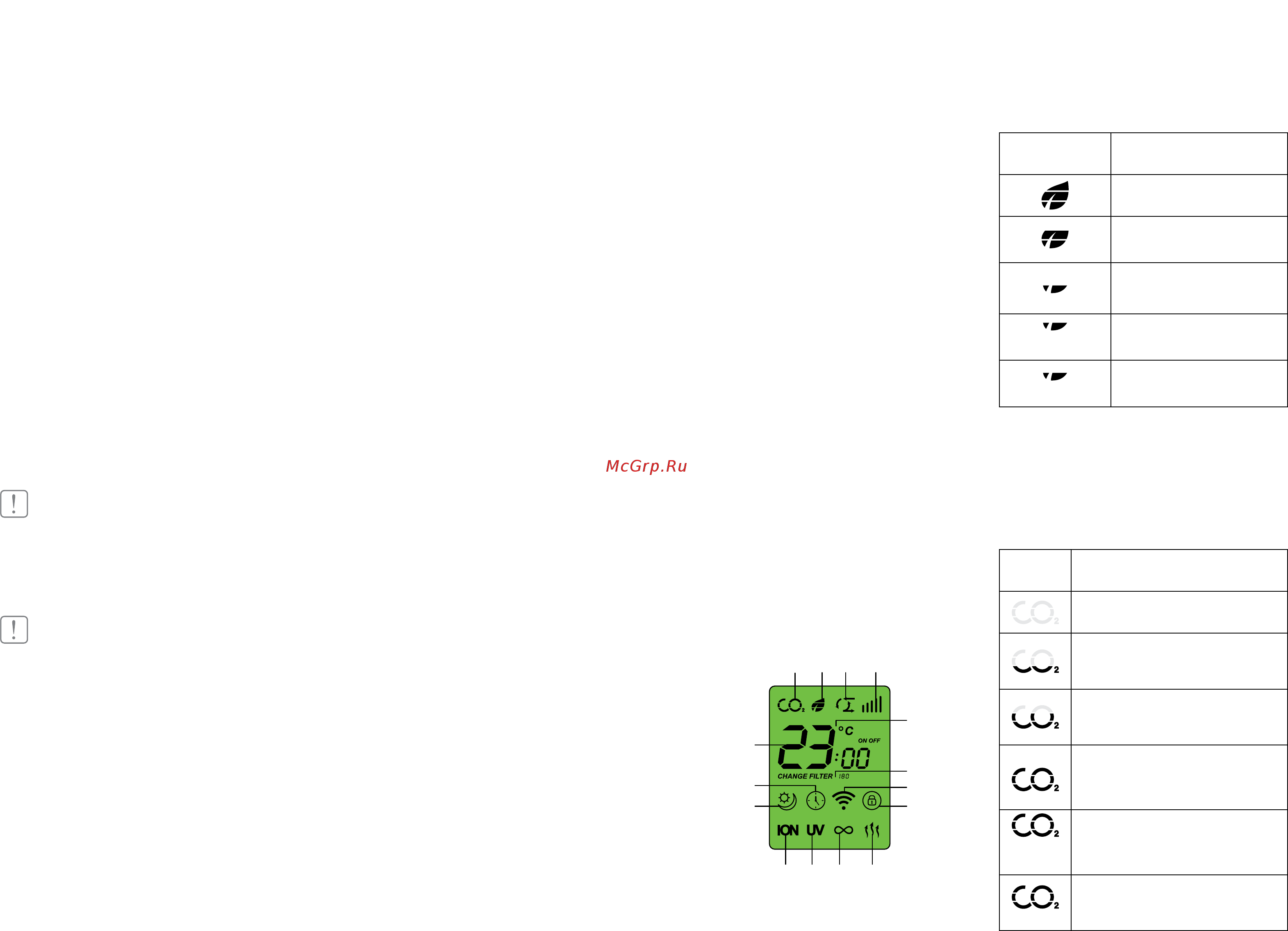

Индикация на дисплее прибора
12 3 4
15
5
7
6
8
9 10 12 11
14
13
1. Текущий уровень качества воздуха PM2.5.
Отображает уровень взвешенных частиц
PM2.5. в воздухе помещения.
Таблица состояний индикатора датчика
запыленности PM 2.5
Индикация
на дисплее
прибора
Состояние воздуха
Отличный. В AUTO режиме
прибор работает на 1 скорости
Удовлетворительный. В AUTO
режиме прибор работает
на2скорости
Неудовлетворительный. ВAUTO
режиме прибор работает
на3скорости
мигает
с интервалом 3 сек
Плохой. В AUTO режиме прибор
работает на 4 скорости
быстро мигает
Экстремально грязный. В AUTO
режиме прибор работает
на5скорости
2. Текущее значение уровня углекислого газа
СО
2
(только для моделей с датчиком углекис-
лого газа).
Отображает концентрацию углекислого газа
впомещении.
Таблица состояний индикатора углекислого
газа СO
2
****
Индикация
на дисплее
прибора
Состояние воздуха
Уровень углекислого газа минимальный.
Проветривание не требуется. Прибор работа-
ет в режиме циркуляции (воздухоочистителя).
Уровень углекислого газа в пределах нормы.
Воздух свежий и благоприятный для организ-
ма человека. В AUTO режиме прибор работает
на 1 скорости.
Уровень углекислого газа находится на верх-
ней границе нормы. Необходимо проветри-
вание помещения. В AUTO режиме прибор
работает на 2 скорости.
Уровень углекислого газа выше нормы. У чело-
века могут возникать недомогания и снижение
концентрации. Необходимо проветривание
помещения. В AUTO режиме прибор работает
на 3 скорости.
мигает
синтервалом
3 сек.
Уровень углекислого газа значительно выше
нормы. У человека могут возникать головные
боли при длительном нахождении в помещении.
Необходимо проветривание помещения. В AUTO
режиме прибор работает на 4скорости.
быстро мигает
Уровень углекислого газа в 2 раза превышает
норму и опасен для здоровья. Необходимо
проветривание помещения. В AUTO режиме
прибор работает на 5 скорости.
