14
аналоговым выходом – то к аналоговому входу. Если LD проигрыватель оборудован выходом
RF OUTPUT, то для передачи сигнала Dolby Digital RF (АС-3) используйте имеющийся в
продаже RF демодулятор для подключения к входу OPTICAL DVD.
При одновременном подключении LD и DVD проигрывателей соединяйте выход LD
проигрывателя либо с цифровым входом (D-TV/CBL) либо с аналоговым (D-TV/CBL, VCR1 или
VCR2/DVR). За подробностями обратитесь к инструкции на подключаемое оборудование.
Обратите внимание, что прилагаемый пульт ДУ может использоваться для управления LD
проигрывателем после установки соответствующего кода производителя.
Подключение акустических систем
Убедитесь, что правильно подключаете левый и правый каналы с соблюдением полярности +
(красный) и – (черный). При неверном подключении звука слышно не будет либо он будет
ненатуральным и без низких частот.
Предупреждение:
· Подключайте громкоговорители только с сопротивлением, соответствующим указанному
на задней панели прибора.
· Не позволяйте оголенным проводам касаться друг друга и металлических частей аппарата,
иначе это приведет к повреждению громкоговорителя и/или усилителя.
При необходимости в меню установок измените конфигурацию акустических систем в
соответствии с числом и размером подключенных громкоговорителей после завершения
соединения.
Кабели акустических систем
Кабель акустической системы состоит из двух проводов, отличающихся цветом, полосками или
формой. Обратите внимание на полярность подключения разъемов акустических систем.
1. Зачистите изоляцию на концах проводов примерно на 1 см.
2. Закрутите проводники на зачищенных концах для предотвращения
короткого замыкания.

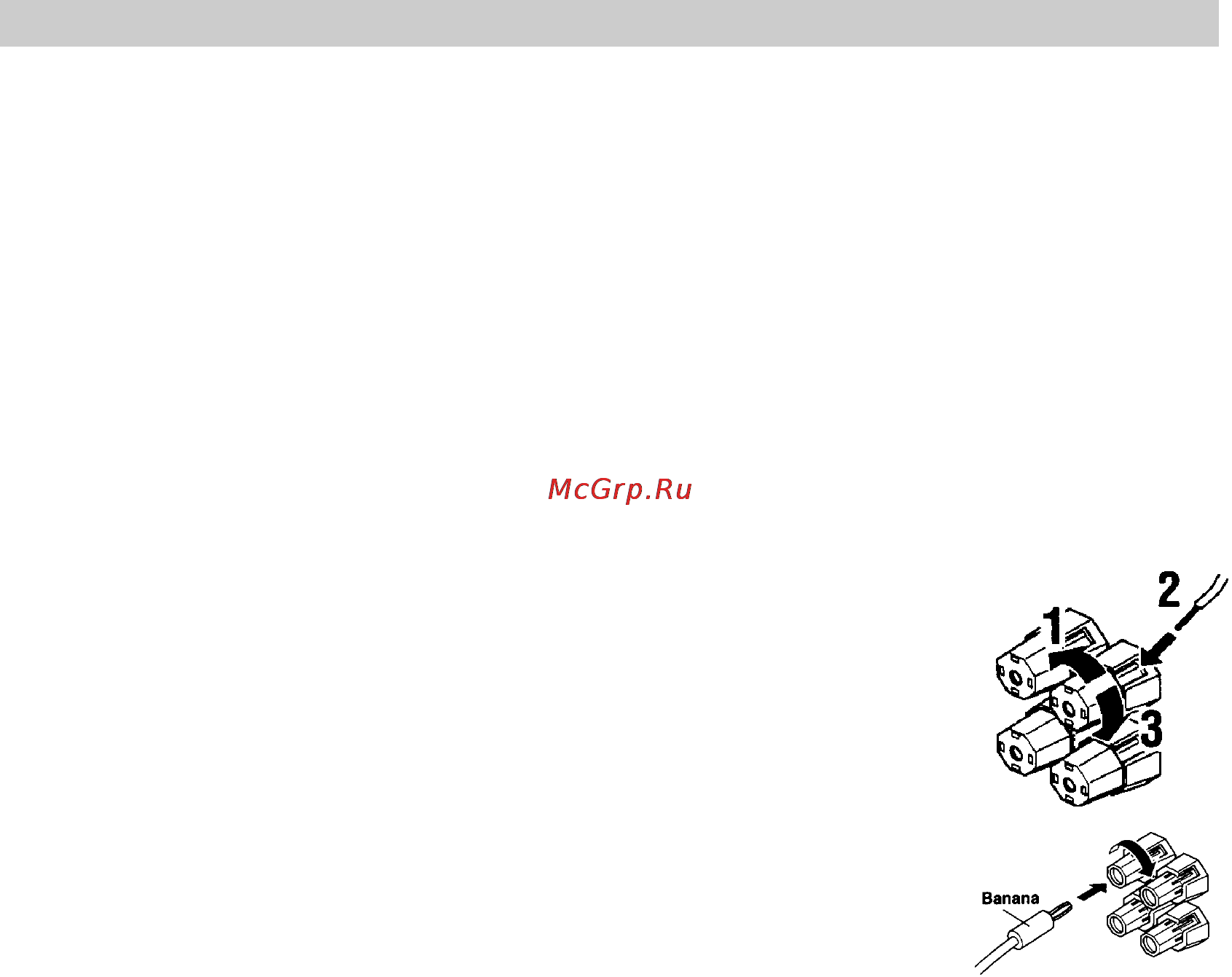

Подключение к разъемам SPEAKERS
3. Открутите рукоятки терминалов.
4. Вставьте только зачищенный конец провода в отверстие терминала
5. Затяните рукоятку.
· Если кабели имеют штекеры типа «Banana», закрутите рукоятки
терминалов и вставьте штекер в разъем.
Одну или две акустические системы в качестве основных
громкоговорителей подключите к разъемам MAIN SPEAKERS. При
использовании только одной акустической системы подключайте ее либо
к разъемам А либо к разъемам В.
Тыловую акустическую систему подключите к разъемам REAR SPEAKERS.
Центральный громкоговоритель подключите к разъемам CENTER SPEAKER.
(для RX-V530/420: разъемы для центральной и тыловой акустической системы оборудованы
защелками. Для подключения поднимите защелку, вставьте провод в отверстие и опустите
защелку.)
Разъем SUBWOOFER
При использовании сабвуфера со встроенным усилителем, например, сабвуферной системы
Yamaha Active Servo Processing, соедините этот разъем со входом этого сабвуфера.
Низкочастотный сигнал, распределенный между основными, центральным и/или тыловыми
каналами направляется на этот разъем. Частота среза составляет 90 Гц. Сигналы
низкочастотных эффектов LFE, генерируемые при декодировании DTS и Dolby Digital также
могут передаваться на этот разъем, если это установлено.
· Уровень сабвуфера устанавливается с помощью регуляторов на сабвуфере (точная
регулировка возможна с использованием настройки выходного уровня устройства для
громкоговорителей эффектов).
· В зависимости от настройки пунктов меню установок SPEAKER SET, DOLBY D.SET и DTS
SET некоторые сигналы могут не передаваться через этот разъем.
