30
Подготовка комплекта оборудования для монтажа
Перед началом монтажа необходимо убедиться в наличии следующих
компонентов:
1. Четыре подвесных болта M10 (для напольного монтажа не
требуются);
2. Линия отвода конденсата из ПВХ (продается в магазинах);
3. Соединительная трубка (продается в магазинах);
4. Теплоизоляция толщиной не менее 8 мм;
5. Пять больших и пять малых хомутов;
6. Силовой кабель для наружного блока, соединительный силовой
кабель для внутреннего и наружного блоков (продается в
магазинах).
II. Монтаж внутреннего блока

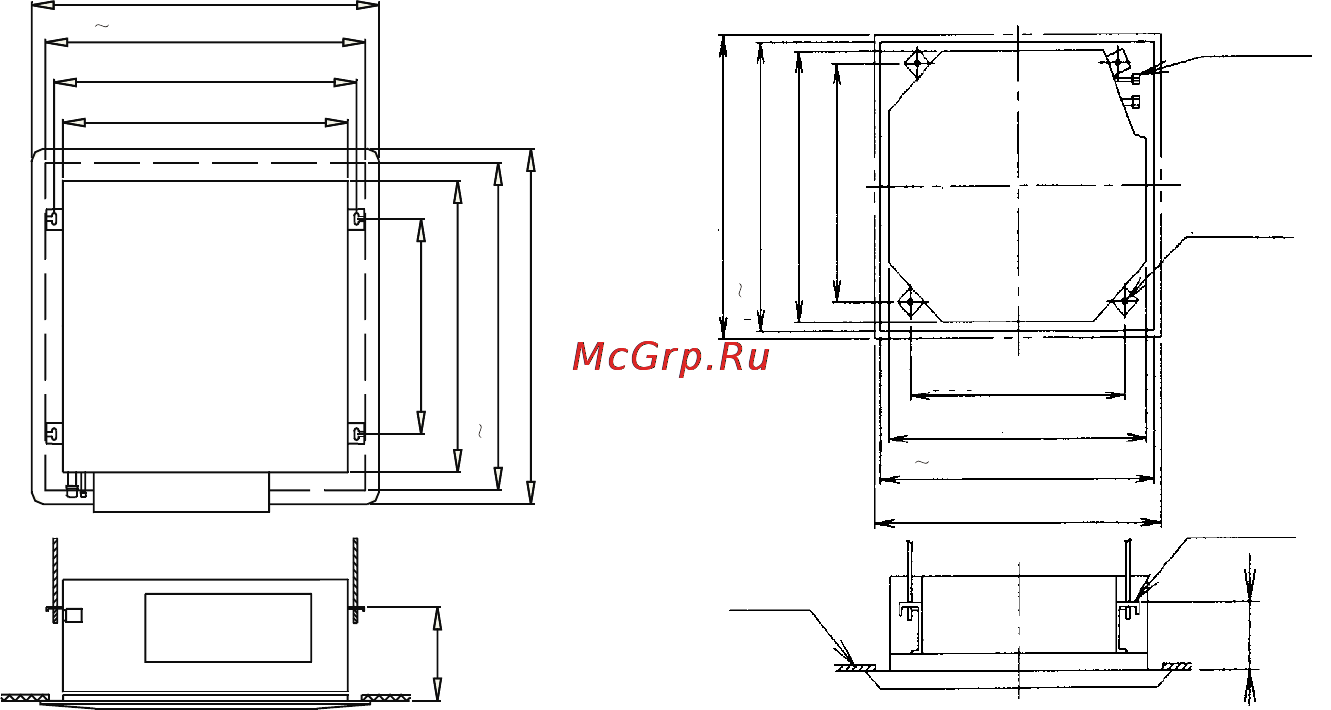

Габаритные
и присоединительные размер
ы агрегата
650 (panel size)
650 (pa ne l s iz e)
600 630 (ceiling opening size)
600 6 3 0 (c e iling opening s iz e)
625 (hook size)
425 (ho ok s iz e)
580 (unit size)
580 (unit s iz e )
175
150
Refrigerant pipe
Suspension bolt
Suspension hook
950 ( pa ne l s iz e)
860 9 1 0 (c e iling opening s iz e)
860 910 (ceiling opening size)
840 (unit s iz e )
840 (unit size)
780 (ho ok s iz e A )
680 (hook size B)
Ceiling
950 (panel size)
D5KS18H
D5KS24H
D5KS36H
D5KS48H
D5KS60H
