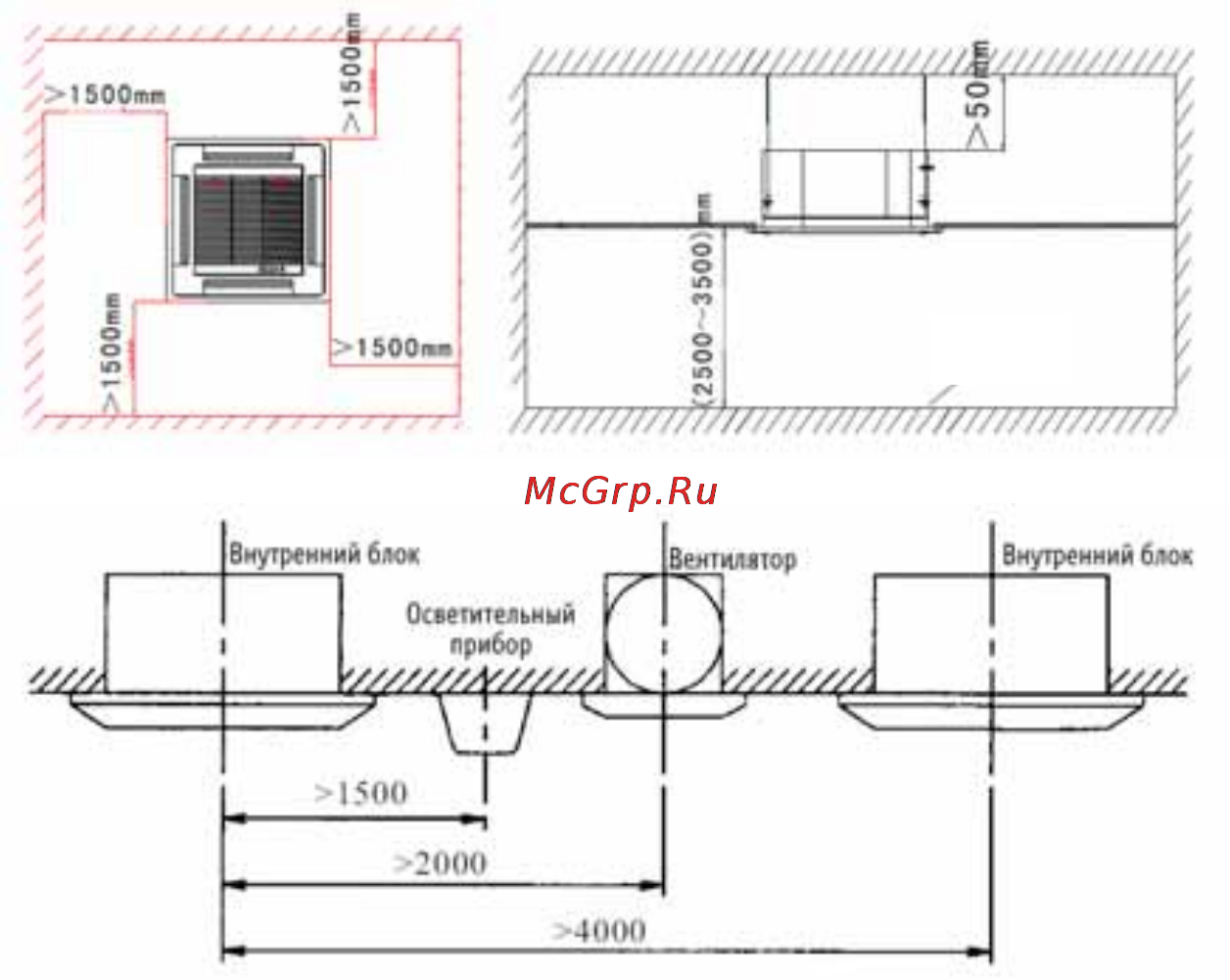

Необходимо соблюдать монтажные зазоры внутреннего блока
Процедура монтажа внутреннего блока
1. Выбор монтажной опоры.
Конструкция, на которой осуществляется монтаж агрегата, должна быть
прочной и выдерживать массу деревянного каркаса и железобетонного
основания (более 200 кг). Опора должна быть вибростойкой.
2. Установка монтажных болтов. Закрепить монтажные болты
приведенным ниже способом либо закрепить их на железном или
деревянном кронштейне:
пол
