32

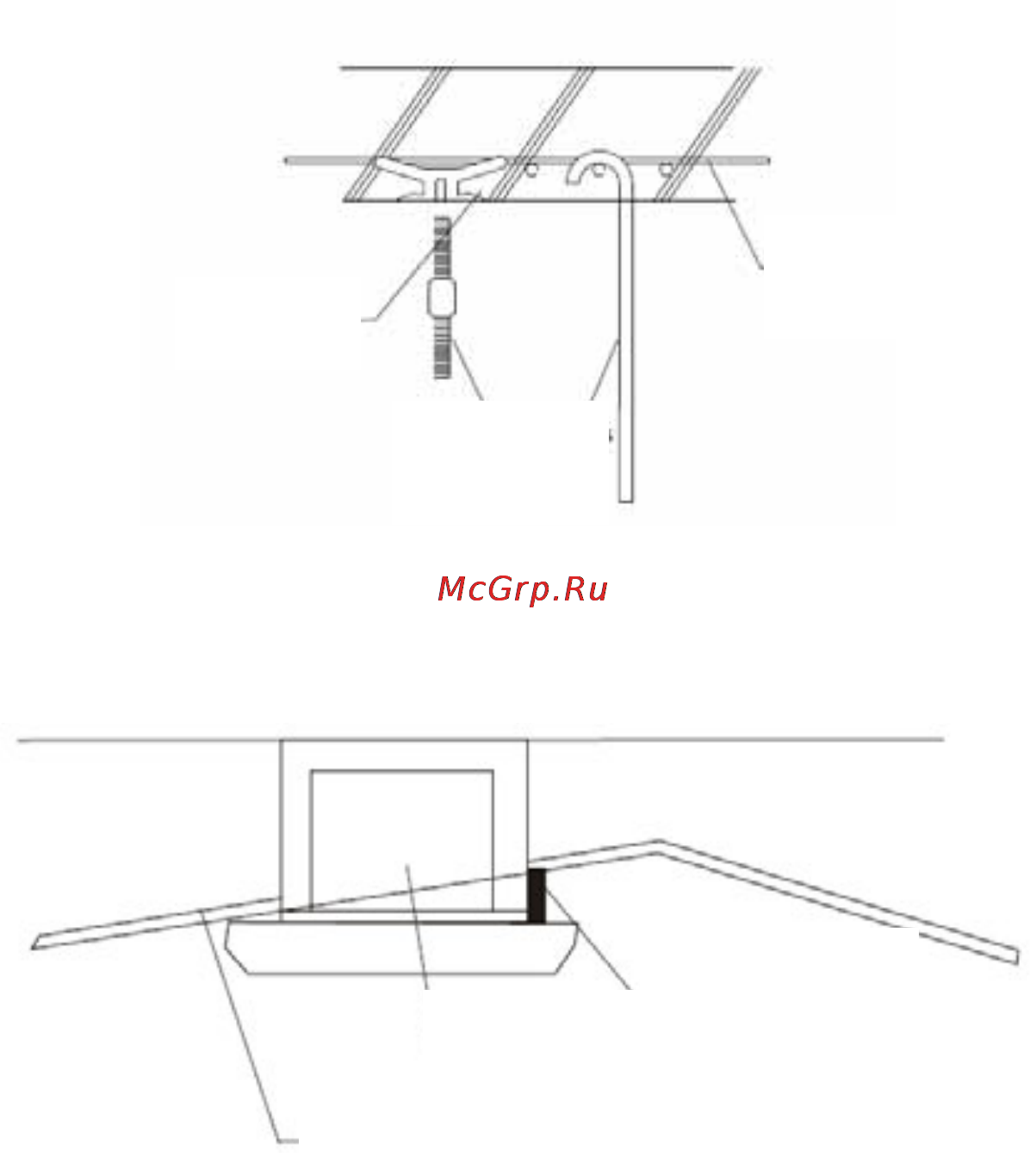

Если кондиционер устанавливается на наклонной поверхности потолка,
между потолком и воздухораспределительной панелью блока
необходимо установить уплотнительную прокладку:
Подвесной монтаж внутреннего блока:
Ведущий внутренний блок должен устанавливаться в соответствии с
приведенным ниже рисунком:
1. Выровнять болты таким образом, чтобы блок располагался
ровно во всех плоскостях (после завершения монтажа проверить
уровнем);
2. Затянуть болты и удостовериться, что все четыре болта плотно
прилегают к гайкам и шайбам;
арматурные
стержни
зацеп
монтажные
болты
уплотнительная
прокладка
внутренний
блок
наклонный
потолок
