3. Удостовериться, что после монтажа блок не будет
раскачиваться и вибрировать;
4. Убедиться, что блок отцентрован по отношению к отверстию в
потолке.

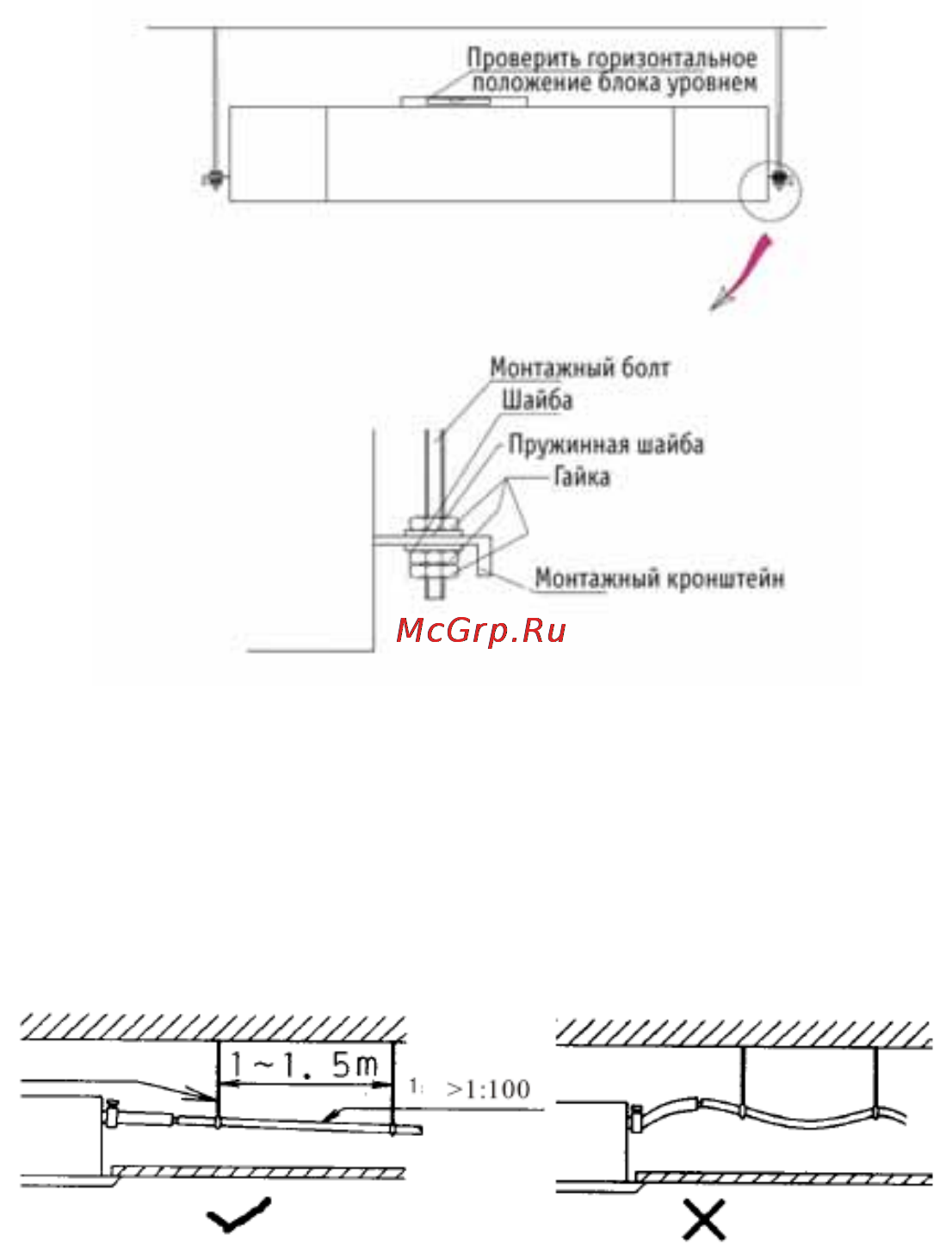

Монтаж линии отвода конденсата
1. Линию отвода конденсата необходимо теплоизолировать во
избежание конденсации влаги на трубной линии. Линия должна
проходить под уклоном 1/50 ~ 1/100; изгибать линию
запрещено.
Подъем дренажного насоса – 1200 мм, но после останова агрегата
конденсат может стекать вниз по линии, что приведет к срабатыванию
устройства защиты. Линию отвода конденсата рекомендуется проводить
следующим образом:
