34

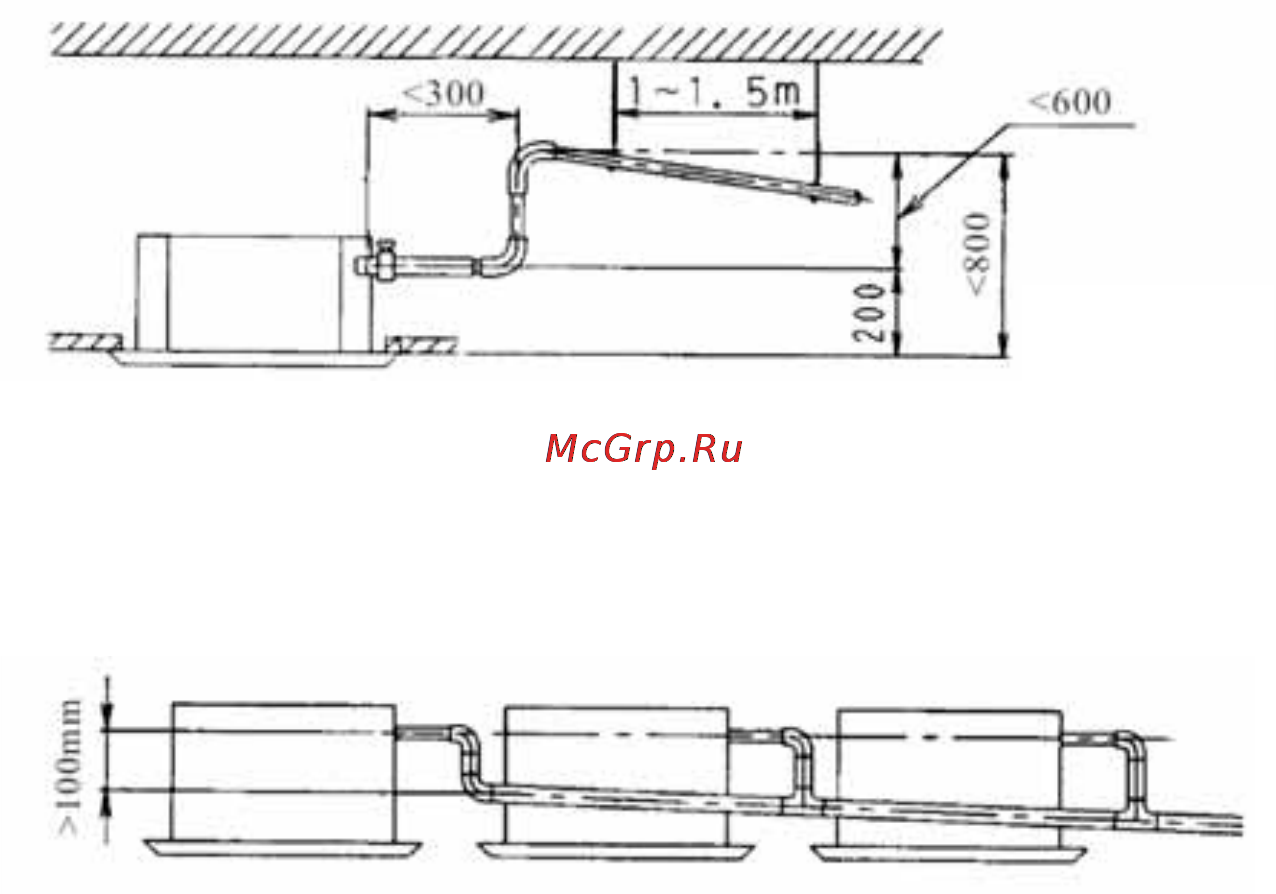

2. При установке линии отвода конденсата для нескольких
внутренних блоков она должна проходить со следующим
уклоном:
Монтаж панели внутреннего блока
Монтаж панели типа DPLCK-C65 см. на рисунке ниже.
Меры предосторожности: при монтаже необходимо убедиться, что
привод жалюзи располагается со стороны выхода трубных линий.
При монтаже панели типа DPLCK-C95 отсоединить воздухозаборную решетку
лицевой панели. Закрепить панель на основной части кондиционера
четырьмя болтами.
размеры
указаны в
мм
