46

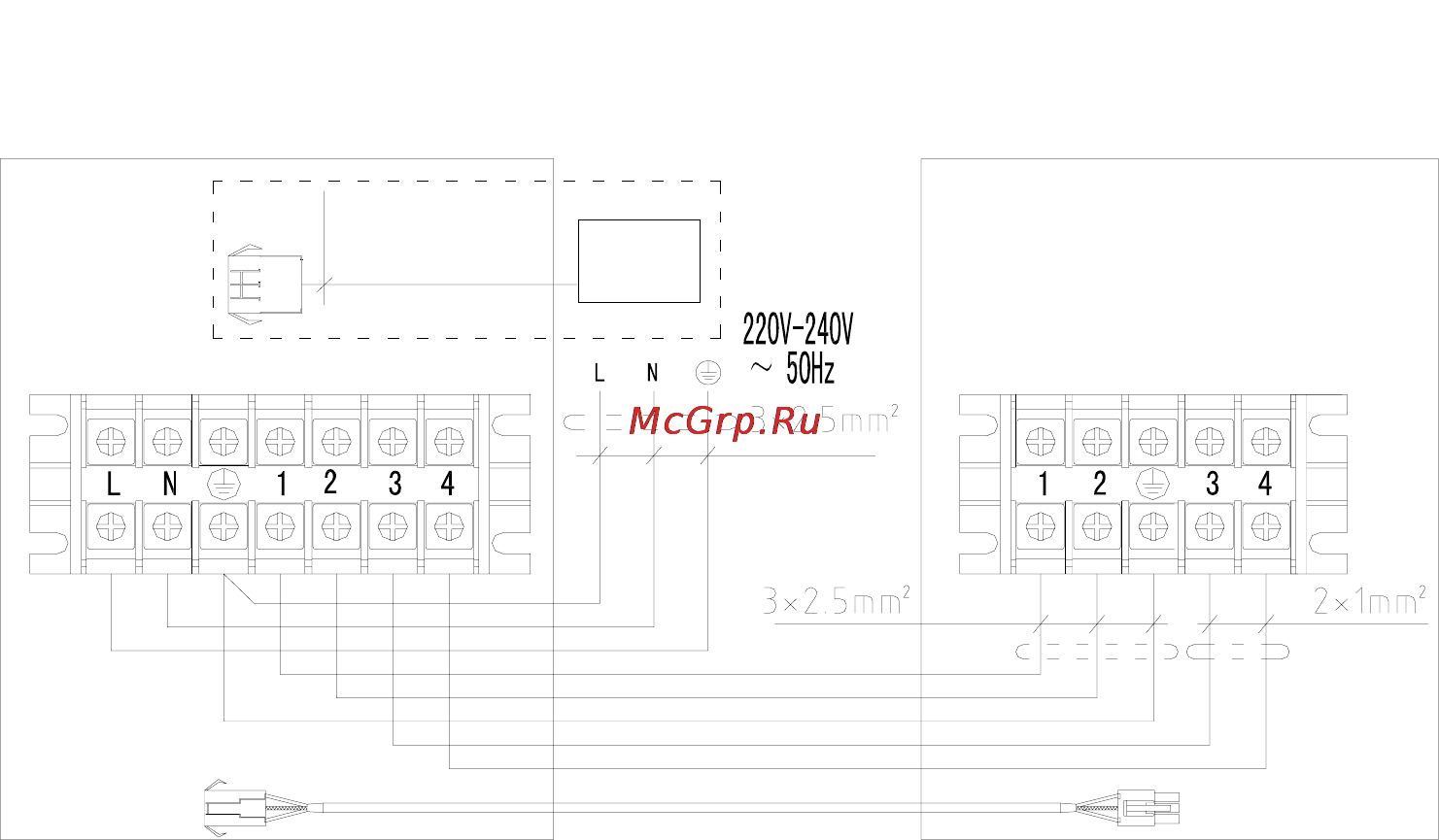

Ниже приводятся электросхемы для внутренних и наружных блоков:
Примечание: компоненты, выделенные пунктиром, в стандартную
комплектацию не входят.
1. D5KS18H/D5LC18H
Indoor unit Outdoor unit
Wired
controller
Signal wire
Power cable
lortnoC
e
riw lortnoC
wire
Условные обозначения:
Power cable – силовой кабель
Indoor unit – внутренний блок
Outdoor unit – наружный блок
Wired controller – проводной ПДУ
Signal wire - сигнальный провод
Control wire - управляющий провод
