47

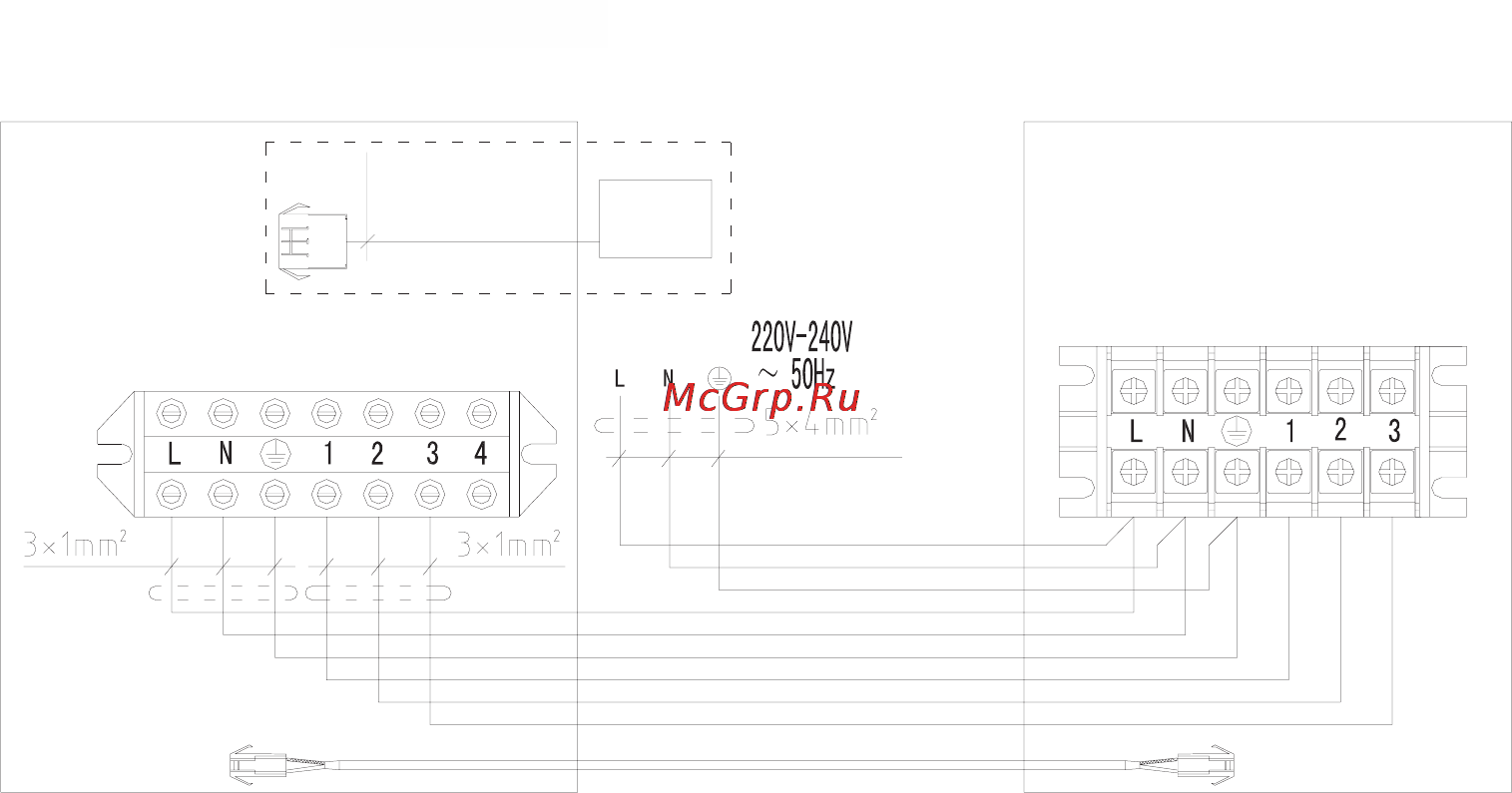

2. D5KS24H/D5LC24H
Indoor unit
O
d
Wired
controller
Signal wire
Power cable
Control
wire
Control wire
Условные обозначения:
Power cable – силовой кабель
Indoor unit – внутренний блок
Outdoor unit – наружный блок
Wired controller – проводной ПДУ
Signal wire - сигнальный провод
Control wire - управляющий провод
Outdoor unit
