3. Типоразмер силового кабеля — H05VV-F, соединительные
силовые кабели внутреннего и наружного блоков – H05RN-F.
Подключение блоков

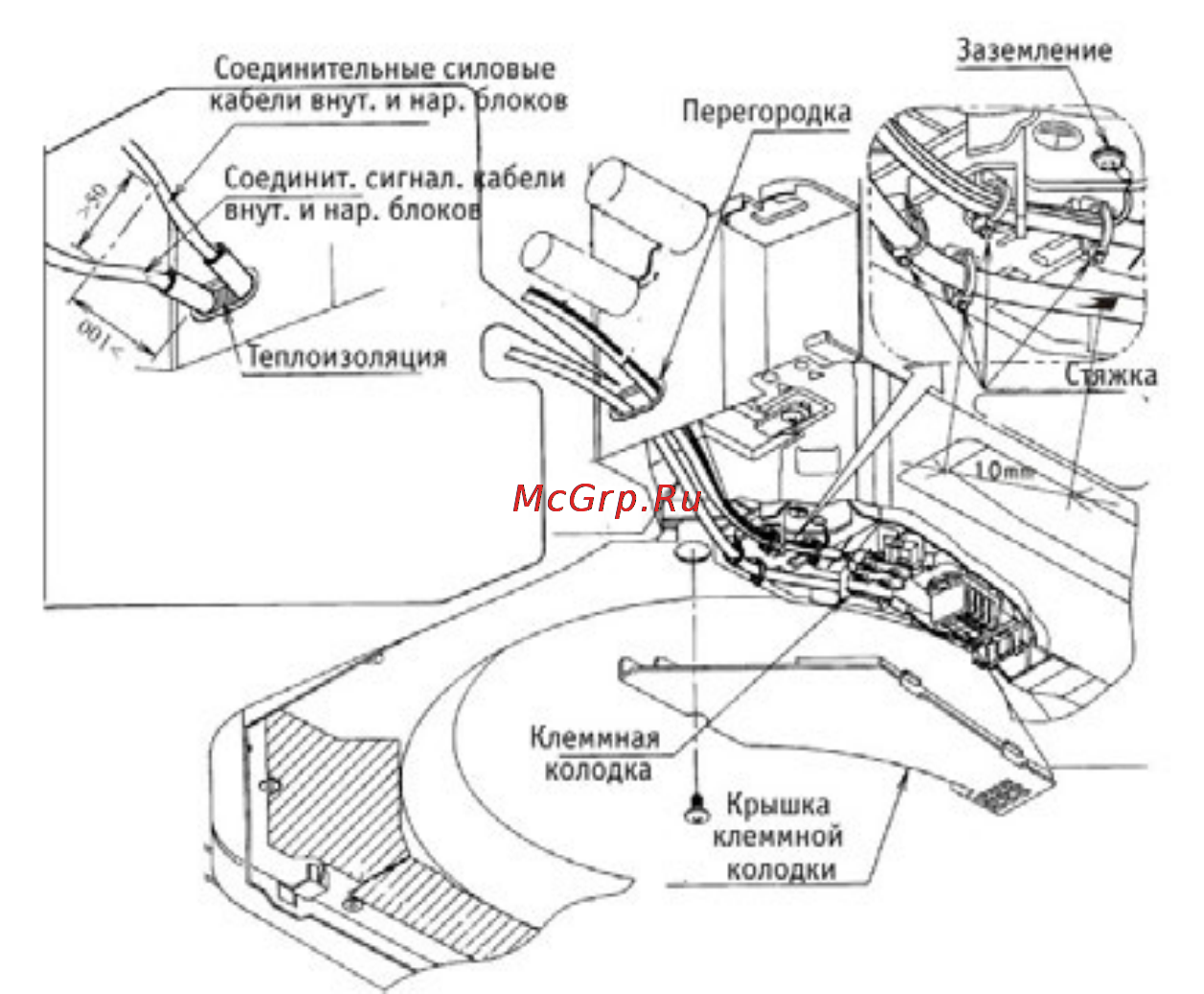

1. Подключение внутреннего блока. Открыть крышку клеммной
колодки. Подсоединить провода в соответствии с приведенной
схемой. Провода следует закрепить четырьмя стяжками (см.
рис. ниже). Выгибать клеммы запрещается.
2. Подключение наружного блока. Открыть правостороннюю
панель наружного блока. Протянуть соединительные кабели
через панели и подсоединить их в соответствии с
электросхемой. Убедиться в плотном подсоединении контактов;
заземлить агрегат. Зазор между оплеткой первого
соединительного кабеля и второго должен быть не менее 10 мм.
Примечание: питание компрессора в моделях
36, 48, 60 -
тре
хфазное. Плата контроллера н
аруж
ного блока оснащена защитой от
