51

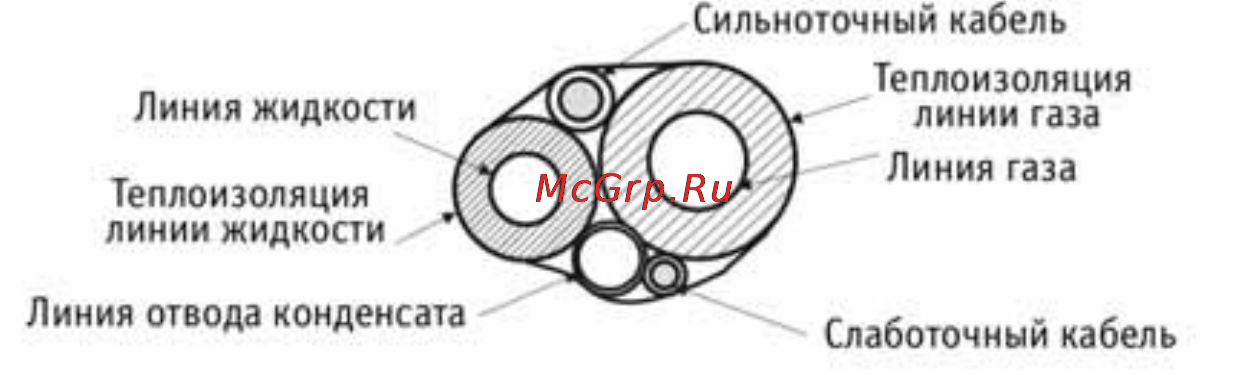

перефазировки. После завершения электромонтажа следует уложить
соединительные трубки, соединительные кабели и линии отвода
конденсата в единый жгут. Внимание: следует соблюдать осторожность
во время укладки линий в жгут. Повреждение линии отвода конденсата
запрещено!
Конденсат, отводимый из дренажной линии, не должен загрязнять
окружающую среду и причинять неудобство окружающим.
Пусконаладка
1. Включить кондиционер в режиме охлаждения;
2. Через 3 минуты (период защиты компрессора) проверить,
подается ли в помещение охлажденный воздух. Убедиться в
отсутствии посторонних шумов;
3. Переключить кондиционер в режим нагрева. Проверить,
подается ли в помещение нагретый воздух. Убедиться в
отсутствии посторонних шумов;
4. Выбрать режим вентиляции и выставить максим
альную
скорость вентилятор
а; убедиться, что воздушный поток
подается в помещение на высокой скорости;
5. Выбрать режим свинга; убедиться в надлежащем движении
воздухораспределительных жалюзи;
6. Убедиться в надлежащей работе прочих функций агрегата;
7. Включить режим охлаждения на 1 час. Убедиться в надлежащем
отводе конденсата;
8. После подтверждения корректной работы агрегата выключить
его.
