40

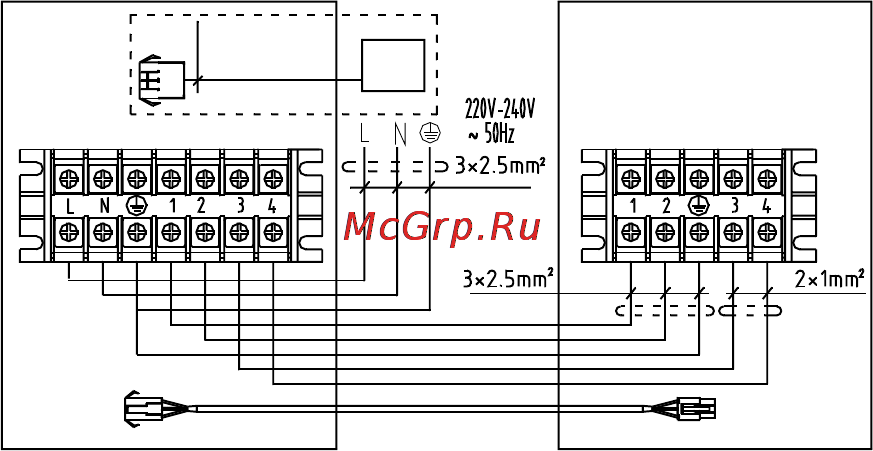

Ниже приводятся электросхемы для внутренних и наружных блоков
:
Примечание: компоненты, выделенные пунктиром, в стандартную
комплектацию не входят.
Условные обозначения:
Power cable – силовой кабель
Indoor unit – внутренний блок
Outdoor unit – наружный блок
Wired controller – проводной ПДУ
Signal wire - сигнальный провод
Control wire - управляющий провод
Outdoor unitIndoor unit
Power cable
Control wire
Defrosting signal wire
Control wire
D5FS18H/D5LC18H
