40a

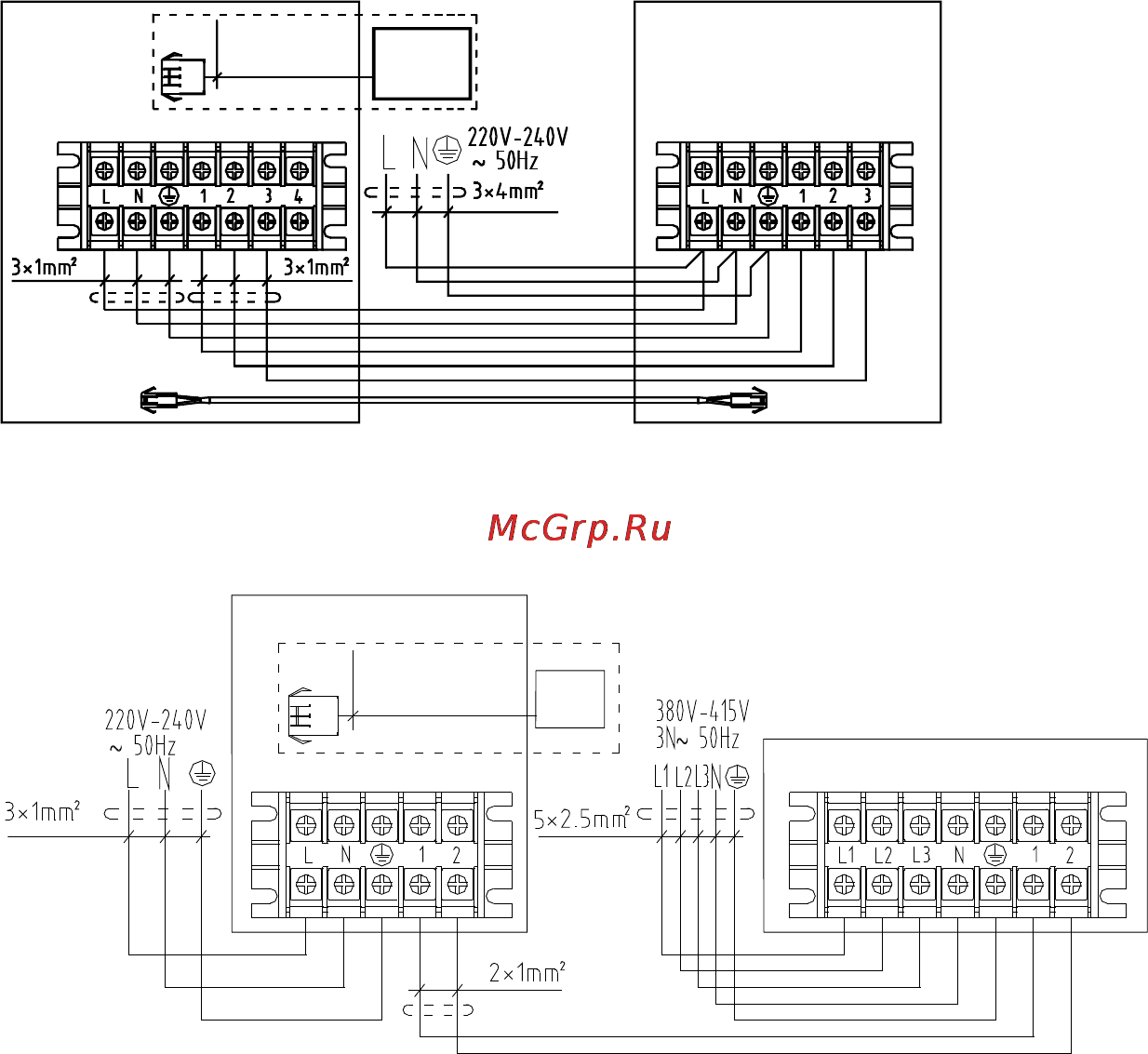

Ниже приводятся электросхемы для внутренних и наружных блоков:
Примечание: компоненты, выделенные пунктиром, в стандартную
комплектацию не входят.
D5FS24H/D5LC24H
Условные обозначения:
Power cable – силовой кабель
Indoor unit – внутренний блок
Outdoor unit – наружный блок
Wired controller – проводной ПДУ
Signal wire - сигнальный провод
Control wire - управляющий провод
Control
wire
Control wire
Defrosting signal wire
Wired
controller
Multicore
signal wire
Power cable
Outdoor unitIndoor unit
Wired
controller
Multicore
signal wire
Outdoor unit
Indoor unit
Power cable
Power cable
signal wire
D5FS36H/D5LC36H, D5FS48H/D5LC48H, D5FS60H/D5LC60H
