Dax D5FS24H / D5LC24H [35/45] Монтаж трубных линий 1 параметры соединительной трубки должны определяться относительным положением между отсечным клапаном внутреннего и наружного блока а также фактическими требованиями к трубной линии если перепад высот между внутренним и наружным блоком составляет 5 м то линию необходимо оснастить маслосъемной и антивозвратной петлями
![Dax D5FS24H / D5LC24H [35/45] Монтаж трубных линий 1 параметры соединительной трубки должны определяться относительным положением между отсечным клапаном внутреннего и наружного блока а также фактическими требованиями к трубной линии если перепад высот между внутренним и наружным блоком составляет 5 м то линию необходимо оснастить маслосъемной и антивозвратной петлями](/views2/1050509/page35/bg23.png)
35

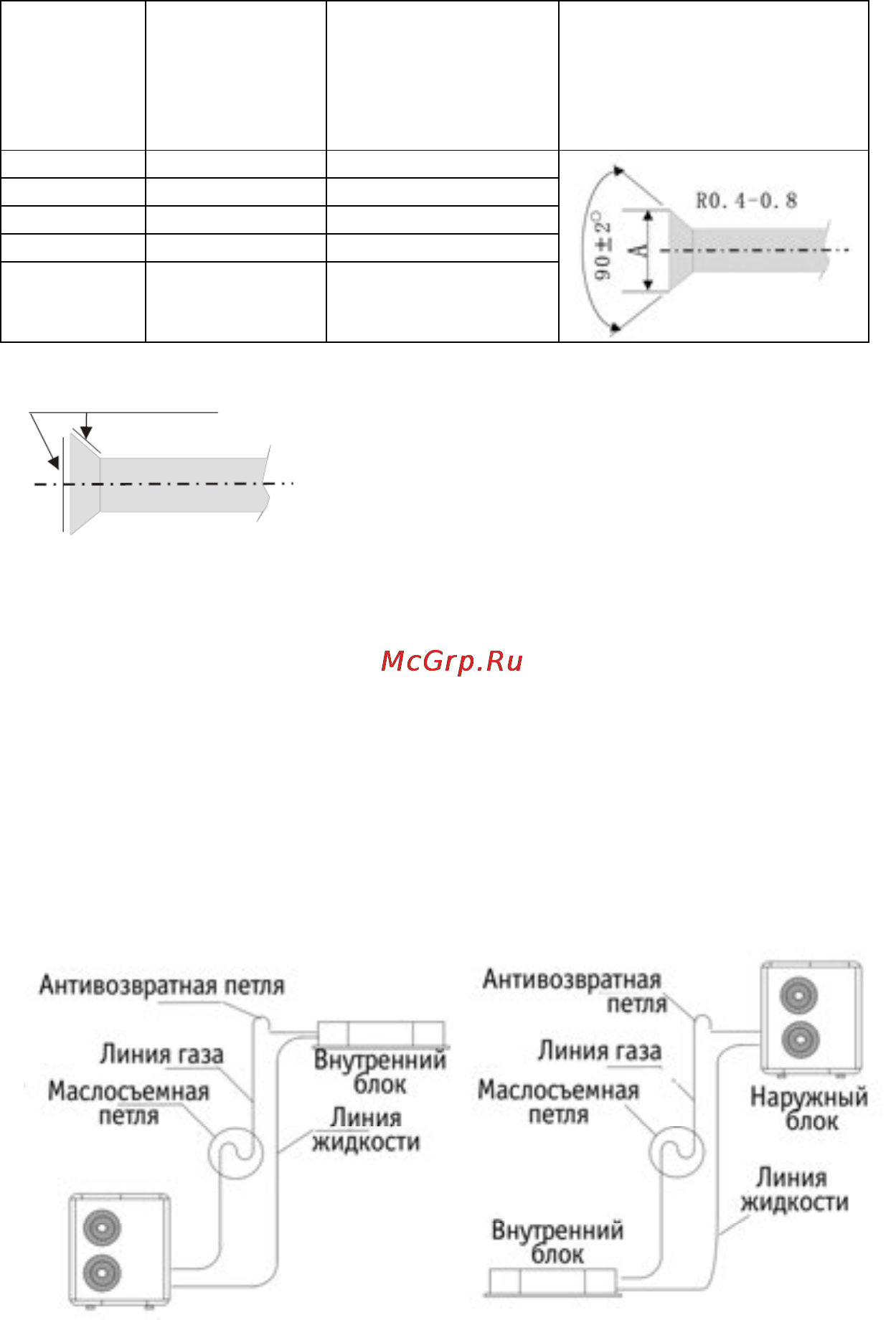

Диам.
трубки,
мм
Момент
затяжки, Н·м
Присоединит.
размер
конического
раструба
(расстояние А)
Вид конического
раструба
6,35 15 - 19 8,3 – 8,7
9,52 35 - 40 12,0 – 12,4
12,7 50 - 60 15,4 – 15,8
15,88 62 - 76 18,6 – 19,0
19,05 98 - 120 22,9 – 23,3
Нанести масло:
Монтаж трубных линий
1. Параметры соединительной трубки должны определяться
относительным положением между отсечным клапаном внутреннего и
наружного блока, а также фактическими требованиями к трубной линии.
Если перепад высот между внутренним и наружным блоком составляет
5 м, то линию необходимо оснастить маслосъемной и антивозвратной
петлями:
