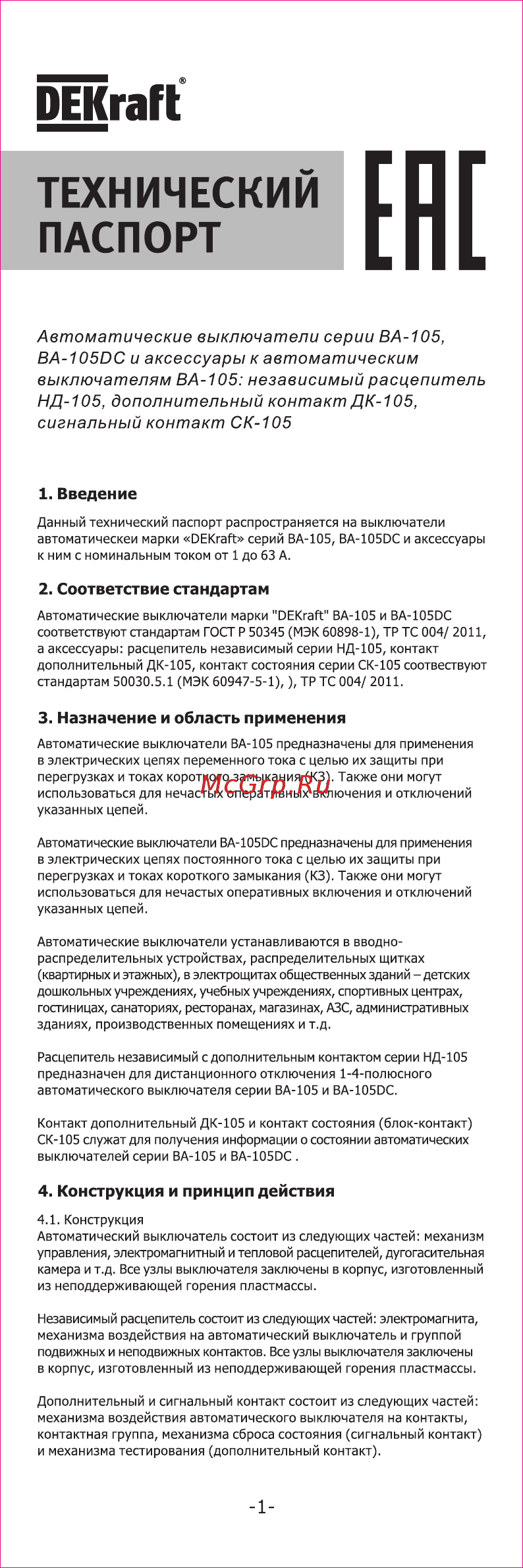

DEKraft ТЕХНИЧЕСКИЙ ПАСПОРТ EHE Автоматические выключатели серии ВА 105 ВА 105СС и аксессуары к автоматическим выключателям ВА 105 независимый расцепитель НД 105 дополнительный контакт ДК 105 сигнальный контакт СК 105 1 Введение Данный технический паспорт распространяется на выключатели автоматическеи марки DEKraft серий ВА 105 BA 105DC и аксессуары к ним с номинальным током от 1 до 63 А 2 Соответствие стандартам Автоматические выключатели марки DEKraft ВА 105 и BA 105DC соответствуют стандартам ГОСТ Р 50345 МЭК 60898 1 ТР ТС 004 2011 а аксессуары расцепитель независимый серии НД 105 контакт дополнительный ДК 105 контакт состояния серии СК 105 соотвествуют стандартам 50030 5 1 МЭК 60947 5 1 ТР ТС 004 2011 3 Назначение и область применения Автоматические выключатели ВА 105 предназначены для применения в электрических цепях переменного тока с целью их защиты при перегрузках и токах короткого замыкания КЗ Также они могут использоваться для нечастых оперативных включения и отключений указанных цепей Автоматические выключатели BA 105DC предназначены для применения в электрических цепях постоянного тока с целью их защиты при перегрузках и токах короткого замыкания КЗ Также они могут использоваться для нечастых оперативных включения и отключений указанных цепей Автоматические выключатели устанавливаются в вводно распределительных устройствах распределительных щитках квартирных и этажных в электрощитах общественных зданий детских дошкольных учреждениях учебных учреждениях спортивных центрах гостиницах санаториях ресторанах магазинах АЗС административных зданиях производственных помещениях и т д Расцепитель независимый с дополнительным контактом серии НД 105 предназначен для дистанционного отключения 1 4 полюсного автоматического выключателя серии ВА 105 и BA 105DC Контакт дополнительный ДК 105 и контакт состояния блок контакт СК 105 служат для получения информации о состоянии автоматических выключателей серии ВА 105 и BA 105DC 4 Конструкция и принцип действия 4 1 Конструкция Автоматический выключатель состоит из следующих частей механизм управления электромагнитный и тепловой расцепителей дугогасительная камера и т д Все узлы выключателя заключены в корпус изготовленный из неподдерживающей горения пластмассы Независимый расцепитель состоит из следующих частей электромагнита механизма воздействия на автоматический выключатель и группой подвижных и неподвижных контактов Все узлы выключателя заключены в корпус изготовленный из неподдерживающей горения пластмассы Дополнительный и сигнальный контакт состоит из следующих частей механизма воздействия автоматического выключателя на контакты контактная группа механизма сброса состояния сигнальный контакт и механизма тестирования дополнительный контакт 1
