6
XN - XN4
XNS - XNS4
XNF - XNF4
КОНСТРУКЦИЯ
•
Центробежный насос из нержавеющей стали с осевым
всасывающим и радиальным напорным патрубками;
•
Корпус насоса сделан из нержавеющей стали AISI 316L
(PN 16);
•
Фланцы соответствуют стандарту UNI$EN 1092$2
(в прошлом UNI 2236) и DIN 2533;
•
Выдвигаемая с тыльной стороны конструкция
(рабочее колесо, адаптер и двигатель) извлекается
без отсоединения корпуса насоса от трубопровода;
•
Закрытое рабочее колесо из нержавеющей стали
AISI 316L, сваренное при помощи лазерных технологий
(для типоразмеров 25, 32, 40, 50, 65$160/75,
65$160/110A) или литая нержавеющая сталь AISI CF8M;
•
Торцевое уплотнение вала соответствует стандарту
EN 12756 (в прошлом DIN 24960);
•
Пробки сливного и заливного отверстий выполнены
из нержавеющей стали 316L.

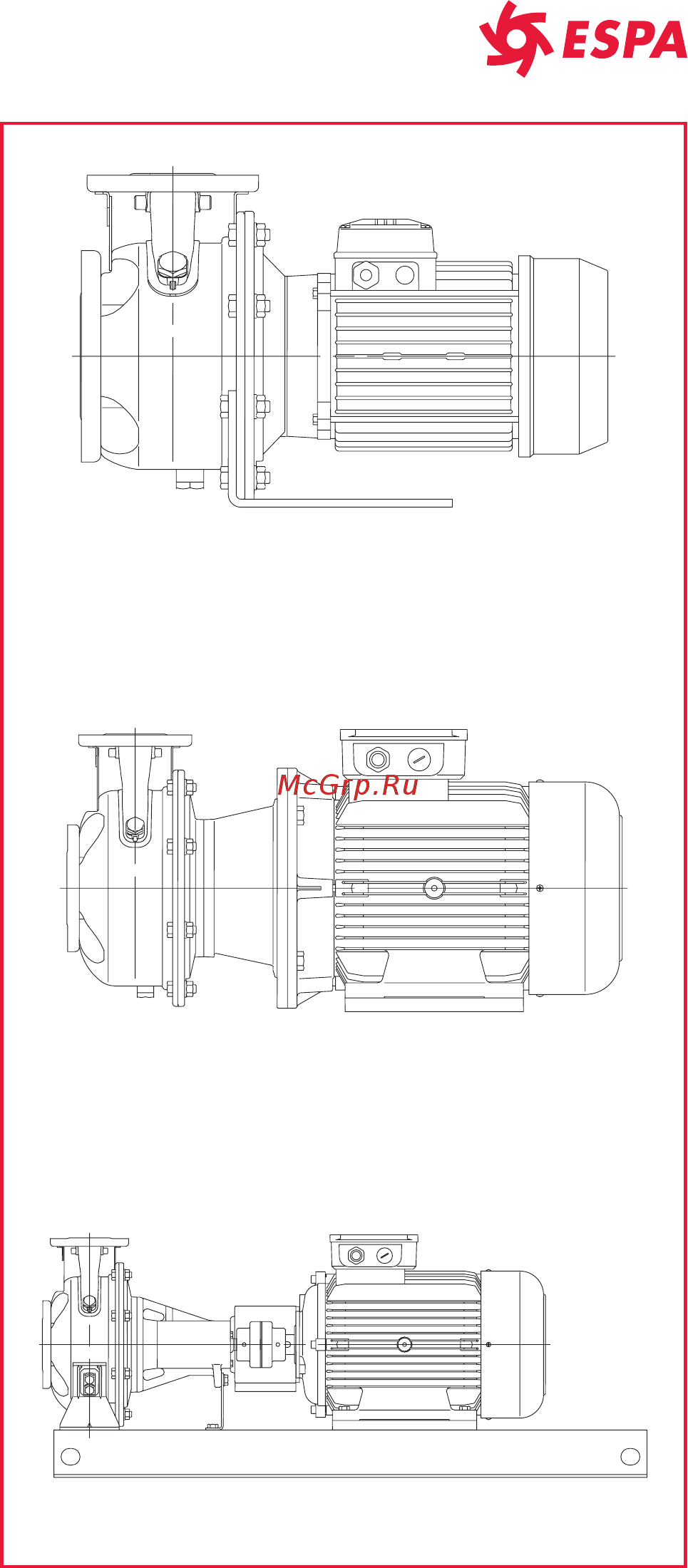

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
•
ХN — Моноблочная конструкция. Насос соединен
с двигателем при помощи адаптера, рабочее колесо
крепится непосредственно на удлиненный вал двигателя;
•
ХNS — насос соединен с двигателем с помощью адаптера ,
крепление вала рабочего колеса к стандартному
удлинению вала двигателя осуществляется через
"глухую муфту";
•
ХNF — с адаптером, гибкой муфтой и фиксирующей
станиной$основанием.
Возможные исполнения: насос со свободным валом
и муфта с проставком.
ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ
•
Ответные фланцы из нержавеющей стали AISI 316
или оцинкованного железа;
•
Промежуточный фланец с возможностью подсоединения
манометра;
•
Регулировочные шайбы для насоса и двигателя.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
•
Различные напряжение и частота;
•
Различные материалы для торцевого уплотнения вала
и уплотнения корпуса насоса;
•
Модель с внутренней рециркуляцией перекачиваемой
жидкости через торцевое уплотнение;
•
Модель со стопорным штифтом вращательной части
торцевого уплотнения;
•
Двигатели, адаптированные к жаркой и влажной
окружающей среде;
•
Версии с управлением частотным регулятором HV ;
•
Модель ХNF оснащена гибкой муфтой с проставком;
•
Модель двигателя с дизельным приводом.
