6. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Система безопасности

Оборудование должно иметь кнопку или выключатель аварийной остановки, к которым дол-

жен обеспечиваться беспрепятственный доступ. На случай если одна точка активации будет

недоступна, рекомендуется установить дополнительно несколько точек аварийной остановки.

Кнопка аварийной остановки доступна в виде аксессуара, приобретаемого дополнительно.

Существует только одна версия для всех моделей.

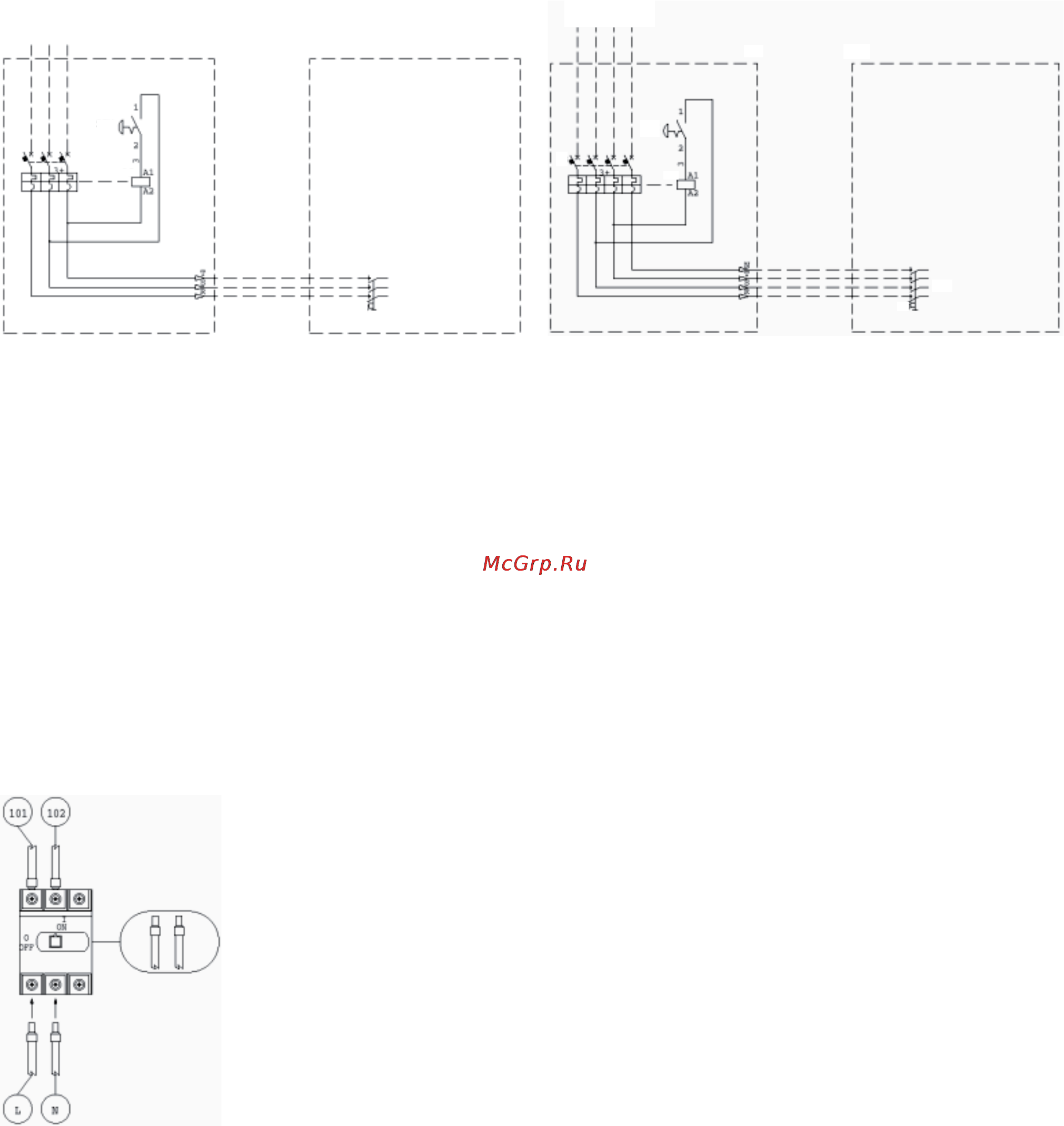

Подключение аварийного выключателя

3фазы 3 фа

зы и нейтраль

aȼɮȽɰ

PEM

aȼɮ1Ƚɰ

PEM

Электропитание

Перед тем как выполнить электрические соединения и подключения, изучите схему постав-

ляемую с устройством. Компоненты в щите устройства, защищает внутренний элемент - ком-

мутатор. Пра-вильный выбор типа кабеля электропитания, его длина, сечение и количество

жил зависит от данных указанных на схеме и спецификации оборудования, поставляемой с

устройством. Цепь электропита-ния должна быть защищена авт

оматом токовой защиты.

Однофазное 230/1/50 электропитание.

Присоедините питающую линию к терминалу L на автоматическом выключателе. Присоеди-

ните ней-траль к терминалу N. Провод заземления (желто-зеленый) присоедините к специ-

альной клеммной колодке щита электропитания.

3-фазное электропитание.

Подключите 3 фазых провода к автоматическому выключателю установки, соблюдая чередо-

ваниефаз L1 L2 L3. Нейтраль необходима только для некоторых моделей (пожалуйста, обра-

титесь к прила-гаемой схеме).Провод заземления присоедините к специальному терминалу

внутри электрической панели.
