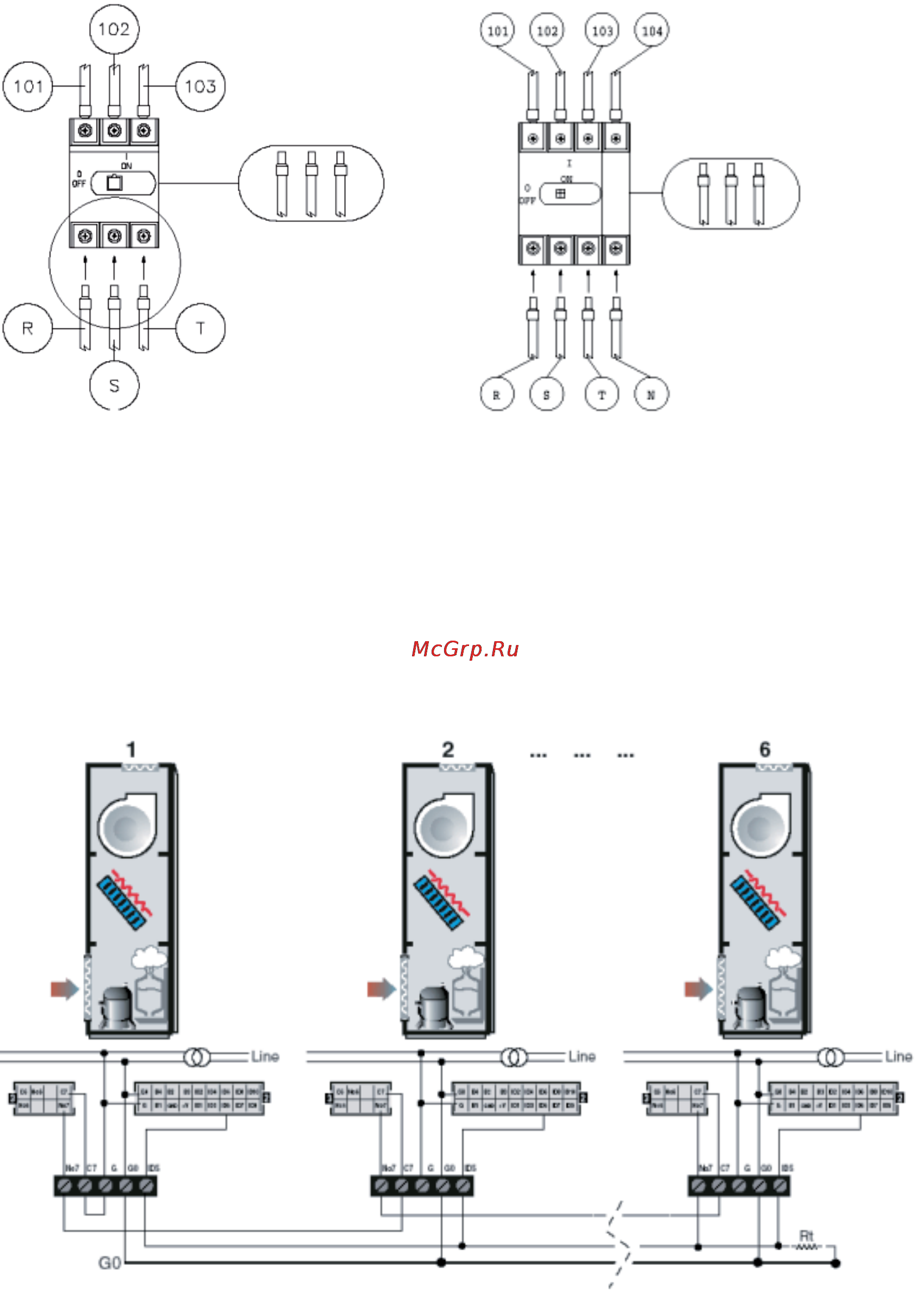

Примеры подключения кабеля:

3-фазное подключение 3-фазное+ нейтраль подключение

aȼɮȽɰ

aȼɮ1Ƚɰ

Подключение нескольких блоковНесколько блоков можно объединить в группу для попеременной ра-

боты. Это позволит выровнять выработку ресурса. Можно задать время ротации блока в режиме

ожидания, когда группа состоит мак-симум из 6 блоков. Если одна из работающих машин переходит

в стояние аварии, блок, находящийся в режиме ожидания, активируется и начинает работать вместо

вышедшего из ст

роя. Это достигается при помощи цифровых входов и выходов, на блоке 1 с функцией

«мастер», который посылает команды для включения и выключения других блоков в режиме ожидания

(команды обновляются каждые 10 минут).

Схема показывает, что все электрические панели одинаковы. Во время монтажа сделайте соответсвую-

щие подключения и назначьте первый блок главным (мастер). Соединения сигнальной линии медду

блоками должны быть выполнены с помощью 3-жильного кабеля.

Во время установки обратите внимание на следующие три момента:

1. первая (и только первая) машина может быть установлена «мастером»;

2. рекомендуется установить

в на последнем блоке сопротивление 220 Ω, 5 вт или 470 Ω, 4 вт;

3. проверить, что G0 на трансформаторе не заземлен, чтобы избежать паразитных токов на G0.

Проверьте параметры H2, H3, H4, HA по таблицу параметров и описанию.

Для получения дополнительной информации обратитесь в службу технической поддержки.
