![Espa XNS 50 250/150 [59/92] Серия хn4 хns4 хnf4 40 200 гидравлические характеристики 4 х полюсные двигатели 50 гц](/views2/1505400/page59/bg3b.png)
59

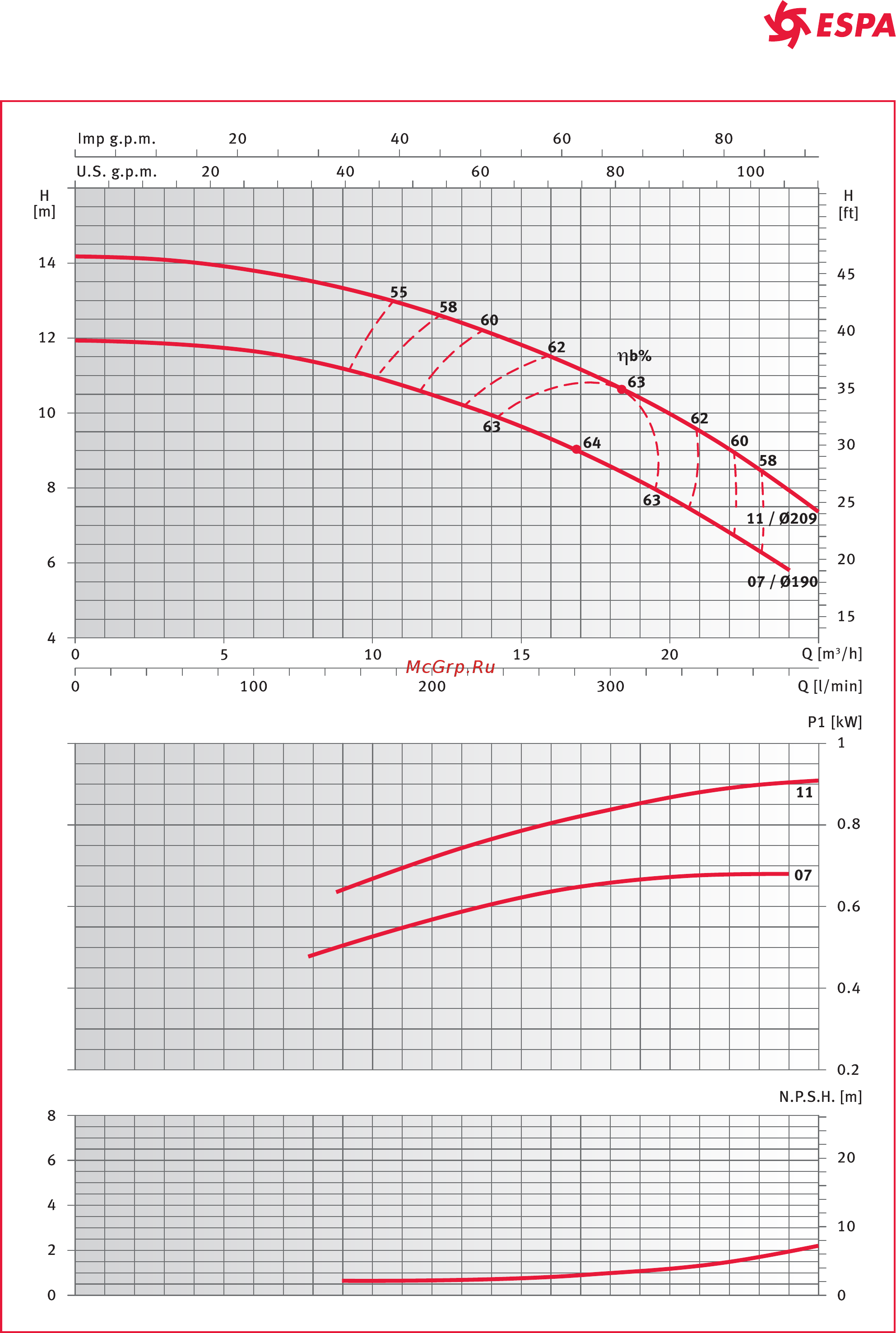

СЕРИЯ ХN4-ХNS4-ХNF4 40-200
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ
Данные значения NPSH были получены при лабораторных испытаниях. Мы рекомендуем увеличение данных величин на 0,5 м.
Данные характеристики действительны для жидкостей с плотностью = 1.0 кг/дм и кинематической вязкостью = 1 мм /сек.ρυ
3 2
