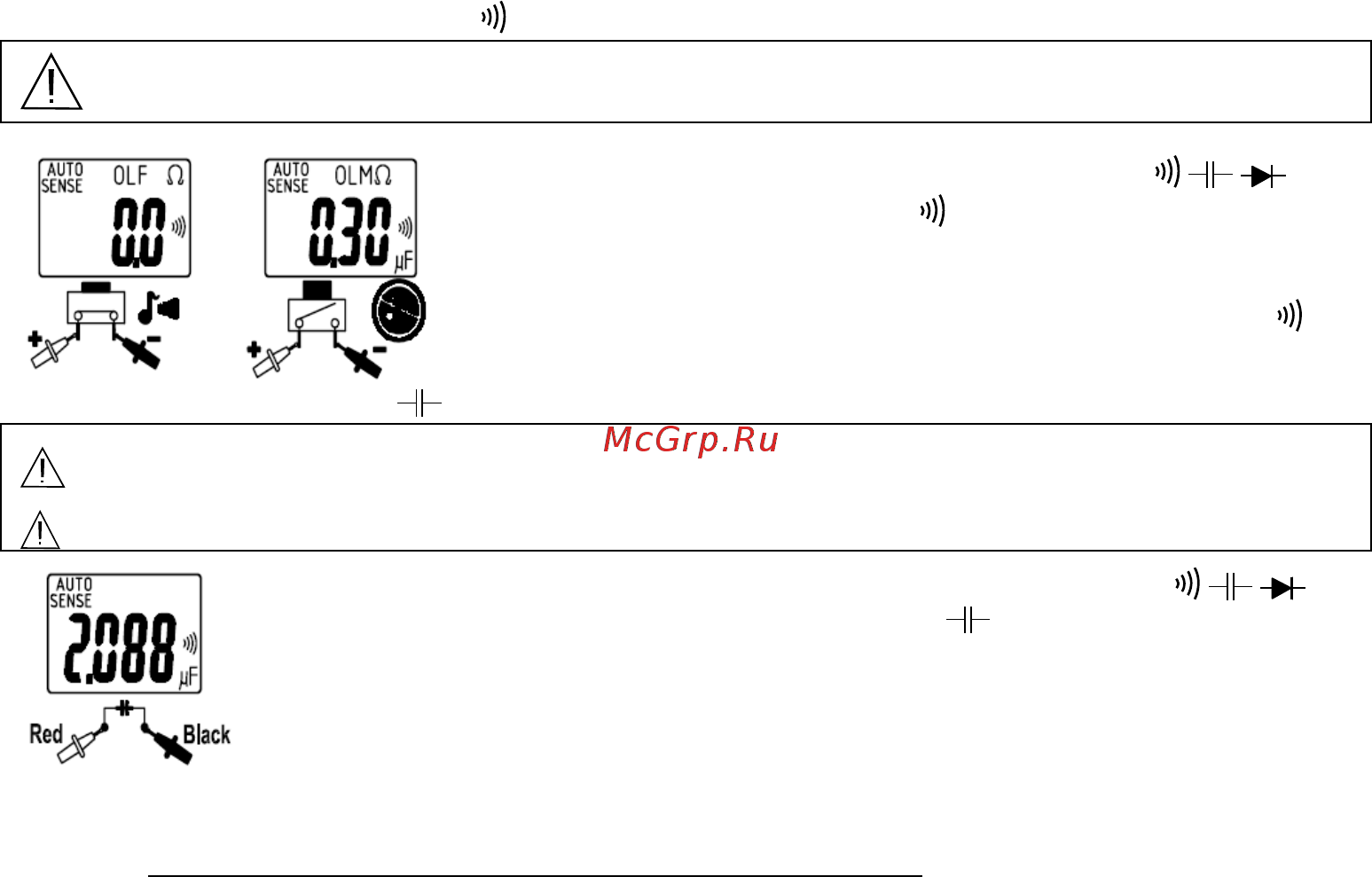

7.5 Звуковая прозвонка цепей ( )

ПРЕДУПРЕЖДЕНИЕ: Тестируемое устройство предварительно должно быть отключено от источника питания, высоковольтные

конденсаторы в цепи измерения – разряжены, а измеряемая цепь отключена от общей схемы.

1. Переключатель режимов установить в положение

Ω

/ / / .

2. Кнопкой SELECT выбрать режим

Подключить измерительные провода параллельно проверяемой цепи.

4. Если сопротивление цепи менее 50 Ом включается непрерывный

звуковой сигнал. На дисплее при этом отображается индикатор

7.6 Измерение емкости ( )

ПРЕДУПРЕЖДЕНИЕ: Тестируемое устройство предварительно должно быть отключено от источника питания,

высоковольтные конденсаторы в цепи измерения – разряжены, а измеряемая цепь отключена от общей схемы. Для контроля

снятия остаточного заряда используйте режим измерения постоянного напряжения.

ВНИМАНИЕ! Соблюдать полярность подключения электролитических конденсаторов.

1. Переключатель режимов установить в положение:

Ω /

/ / .

2. Кнопкой SELECT выбрать режим

3. Подключить измерительные провода параллельно конденсатору.

4. Считать результат измерения с экрана ЖК-дисплея.

ЗАМЕЧАНИЕ: При измерении малых емкостей, для компенсации паразитной емкости измерительных

проводов, необходимо:

• Для APPA iMeter 3 в первую очередь использовать режим ∆-измерений (на пределе измерений 50 нФ)

• Считать показание с дисплея при разомкнутых измерительных проводах и запомнить (Скомп.),
