Yamaha RX-V1400RDS [39/46] Нажмите кнопку macro концом карандаша или другим тонким объектом на дисплее появится mcr если процедура не будет начата в течение 30 секунд режим программирования макроса бу...

Есть три типа видео разъемов video обычные композитные s video и component video компонентные видео сигнал через компонентный сигнал передается с наилучшим качеством 11

Оптические разъемы выполнены по стандарту eia если вы используете оптоволоконные кабели других стандартов то устройство может работать неправильно 11

Оптические разъемы закрыты защитными заглушками если разъем не используется установите заглушку на место 11

Перед выполнением всех соединений отключите от сети все компоненты и не включайте их до завершения соединений при выполнении соединений будьте внимательны соединяйте разъемы l к l r к r к а к обратитесь также к руководству на подключаемый компонент 11

Подключения 11

После выполнения соединений проверьте еще раз их правильность 11

При подключении компонентов используйте разъемы с соответствующими им обозначениями 11

Соедините выходные разъемы компонента источника с аналоговыми входами ресивера красный штекер подключайте к гнезду правого канала белый к гнезду левого канала 11

Фронтальные для эффектов громкоговорители используются только для создания звуковых полей dsp 11

Центральные тыловые громкоговорители используются для воспроизведения источников dolby digital ex и dts es 11

Центральные тыловые и фронтальные для эффектов громкоговорители могут быть подключены одновременно 11

Цифровые разъемы 11

Этот ресивер оборудован цифровыми коаксиальными и оптическими разъемами при использовании коаксиального и оптического входного разъема одновременно приоритет имеет коаксиальный разъем все цифровые разъемы совместимы с цифровым сигналом 96 кгц 24 бит 11

Внешний декодер внешний декодер 12

Для 6 канального входа для 8 канального входа 12

Для воспроизведения dvd другие видео компоненты 12

Если ваш видео компонент оборудован s video или компонентным разъемом используйте эти подключения соедините выходной разъем s video компонента источника с входом s video этого ресивера или компонентный выход на источнике с входным разъемом component video на ресивере 12

Если вы сделали подключения с помощью разъемом s video то не требуется выполнять композитные подключения в случае подключения обоих типов разъемы s video имеют приоритет 12

Перенаправления сигнала с этого входа не выполняется для использования этой функции подключайте как минимум 5 канальную акустическую систему 12

Подключение видео компонентов 12

Подключение внешнего декодера аппарат оборудован шестью дополнительными входными гнездами левый и правый основные центральный левый и правый тыловые сабвуфер для дискретного многоканального входа от внешнего декодера звукового процессора или предусилителя при выборе в пункте ext input в меню установок значения 8ch вы сможете использовать разъемы ext input front вместе с разъемами multi ch input подключите выходные гнезда вашего внешнего декодера к разъему multi ch input будьте внимательны чтобы правильно подключить левый и правый каналы 12

При выборе в качестве источника multi ch input основной блок автоматически отключает процессор звукового поля и вы не сможете использовать программы dsp 12

При подключении наушников только l и r каналы поступают на выход 12

Процедура автоматической установки 15

Начальные установки системы 17

Silent sinema позволяет получить реалистичные ощущения от всех программ dsp при использовании наушников эта функция создает мощное пространственное воспроизведение как будто вы используете громкоговорители функция silent sinema включается при 18

Включите видеомонитор 3 выберите основную акустическую систему с помощью кнопок speakers a или в при использовании двухпроводного подключения нажмите обе кнопки 18

Выберите источник поворачивая переключатель input или нажмите одну из кнопок входов на пульте ду 18

Кнопкой выберите check ok и кнопками выберите yes для выхода из меню установки если воспроизведение тестового сигнала правильное или no для регулировки уровня каждого громкоговорителя 18

Нажмите кнопку standby on или system power на пульте ду для включения питания 18

Название текущего источника и режим входа появляется на фронтальной панели и на мониторе на несколько секунд 18

Начните воспроизведение или настройте нужную станцию на компоненте источнике 18

Основные операции воспроизведения 18

Отрегулируйте громкость с помощью регулятора volume или кнопок на пульте ду 7 выберите программу звукового поля для этого нажимайте переключатель program или кнопки программ на пульте ду 18

По завершении установки нажмите и выберите кнопками set сохранить изменения или cancel отмена изменений при установке set начнется воспроизведение тестового сигнала 18

При получении сигнала dolby digital на дисплее появляется сообщение dialnorm 4db которое означает что сигнал скорректирован под требования тнх 18

Прослушивание через наушники silent cinema 18

Вы можете настроить баланс высоких и низких частот для фронтальных основных и центрального громкоговорителей нажимайте повторно кнопку tone control для выбора treble или bass а затем поворачивайте регулятор program для настройки выбранной частоты для отключения регулировок тональности нажимайте повторно кнопку tone control чтобы выбрать bypass 19

Выбор программы звукового поля вы можете усилить звуковое восприятие выбрав программу звукового поля dsp для этого поворачивайте переключатель program на фронтальной панели либо на пульте ду 1 для rx v1400 нажмите амр для включения режима амр для rx v2400 установите переключатель 10key dsp в положение dsp 19

Если вы хотите воспроизводить материал в формате dolby digital ex или dts es нажимайте кнопку ex es для воспроизведения с использованием центрального тылового канала 19

Нажимайте одну из кнопок групп программ на пульте ду 3 после выбора нужной программы нажимайте эту же кнопку повторно для выбора нужной под программы 19

Нажмите кнопку multi ch input чтобы соответствующая индикация появилась на дисплее 19

Нажмите кнопку mute на пульте ду для возобновления звучания нажмите эту кнопку еще раз либо любую из кнопок volume при отключенном звуке на фронтальной панели мигает индикатор mute 19

Название выбранной программы появляется на дисплее 19

Подключении наушников к разъему phones если включены звуковые эффекты индикатор silent при этом появляется на дисплее при отключенных звуковых эффектах вы будете прослушивать обычное стерео воспроизведение 19

Функция bgv позволяет вам комбинировать видео сигнал от видео источника с аудио сигналом от аудио источника например вы можете слушать классическую музыку при просмотре видео на пульте ду выберите источник из видео группы затем выберите источник из аудио группы используйте кнопки входов для этого выбора эта функция не будет работать при использовании переключателя input на передней панели 19

Virtual cinema dsp virtual cinema dsp позволит вам получить эффекты звукового поля всех программ dsp без использования тыловых громкоговорителей с помощью этой технологии естественное пространственное воспроизведение становится возможным путем генерации виртуальных громкоговорителей 20

Высококачественное стерео воспроизведение прямое стерео воспроизведение пропускает все декодеры и процессоры dsp для получения чистого высококачественного звука от двухканального аналогового рсм источника поворачивайте переключатель program на передней панели или нажимайте повторно кнопку stereo на пульте ду для выбора direct stereo 20

Кнопкой ex es выберите режим воспроизведения доступные режимы зависят от формата материала на входе 20

Микширование в два канала вы можете получить 2 канальное воспроизведение многоканального источника поворачивайте переключатель program на передней панели или нажимайте повторно кнопку stereo на пульте ду для выбора stereo 20

Прослушивание необработанного входного сигнала нажмите кнопку straight effect для выбора straight двухканальные источники воспроизводятся напрямую на левый и правый фронтальные каналы многоканальные источники воспроизводятся напрямую на соответствующие каналы без дополнительной обработки для отключения этой функции нажмите кнопку straight effect еще раз чтобы погасла индикация straight 20

Функция ночного просмотра эта функция сохраняет ясность диалогов при смягчении самых громких эффектов для просмотра на низкой громкости поздно ночью нажмите кнопку night для возврата к нормальному воспроизведению нажмите эту кнопку еще раз 20

Автоматическая и ручная настройки автоматическая настройка эффективна для станций с сильным сигналом и без помех 1 выберите в качестве источника tuner с помощью переключателя input или кнопкой tuner на пульте ду 21

Выберите входной источник 2 для rx v1400 нажмите амр для rx v2400 установите переключатель parameter set menu в положение parameter 21

Выбор входного режима 21

Нажимайте кнопку straight effect для отображения индикации straight 4 нажимайте для вывода на дисплей информации о входном сигнале 21

Обработка звукового поля автоматически меняется на режим virtual cinema dsp если тыловые громкоговорители не подключены после этого поле будет формироваться основными громкоговорителями 21

Прослушивание радиостанций 21

Этот ресивер оборудован различными входными разъемами если внешнее оборудование подключено более чем к одному входному разъему вы можете установить приоритет входного сигнала для выбора входного режима поворачивайте переключатель input на фронтальной панели или на пульте ду нажимайте кнопку input mode повторно пока нужный входной режим не появится на дисплее как правило следует выбирать режим auto 21

Прием станций rds 23

Выберите источник для записи переключателем input или кнопками источников на пульте ду 25

Запись 25

Кино и видео источники 25

Начните воспроизведение источника или настройте нужную станцию 4 начните запись на записывающем компоненте 25

Программы звукового поля 25

Регулировки записи и другие операции выполняются на записывающем компоненте обратитесь к его инструкции 1 включите питание этого аппарата и всех подключенных компонентов установите громкость на минимум 25

Этот ресивер оборудован разнообразными прецизионными цифровыми декодерами для многоканального воспроизведения и включает сложный многопрограммный процессор звукового поля dsp который позволяет электронным образом расширять и менять форму звукового поля аудио и видео источников создавая театральные ощущения в вашей комнате большинство этих программ является точным цифровым воспроизведением реальной акустической обстановки данные для этих звуковых полей были записаны в реальных местах с использованием изощренного измерительного оборудования 25

Dolby d ex sur enhanced 26

Dolby d ex sur standard 26

Dolby digital sur enhanced 26

Dolby digital sur standard 26

Dts es dscrt6 sur enhanced 26

Dts es dscrt6 sur standard 26

Dts es mtrx6 sur enhanced 26

Dts es mtrx6 sur standard 26

Dts es thx 26

Dts neo6 cinema 26

Dts sur enhanced 26

Dts sur standard 26

Entertainment game 26

Movie theater adventure 26

Movie theater general 26

Movie theater sci fi 26

Movie theater spectacle 26

Music video 26

Pro logic ii plii movie 26

Pro logic sur enhanced 26

Pro logic sur standard 26

Thx cinema 26

Thx surr ex 26

Tv theater mono movie 26

Tv theater variety sports 26

Двухканальные стерео 26

Программа особенности 26

Выберите источник и начните его воспроизведение или настройте нужную станцию 2 нажимайте повторно клавишу sleep для установки времени через которое произойдет автоматическое отключение при каждом нажатии этой кнопки на дисплее меняется время в следующем порядке 120min 90min 60min 30min off через несколько секунд дисплей вернется к предыдущей индикации 27

Выбор режима экранного дисплея 27

Музыкальные источники 27

На дисплее загорается индикатор sleep дисплей возвращается к демонстрации предыдущей индикации 27

Нажимайте повторно клавишу sleep чтобы вывести на дисплей фронтальной панели sleep off через несколько секунд дисплей возвращается к предыдущей индикации 27

Полезные функции 27

Таймер отключения эта функция служит для автоматического отключения устройства по истечении установленного времени таймер отключения удобен если вы хотите засыпать под музыку этот таймер также автоматически отключает внешнее оборудование подключенное к ac outlets таймер отключения устанавливается только с пульта ду 27

Меню установок set menu 28

Sp distance в этом пункте устанавливается время задержки центрального канала которое используется только при воспроизведении источников в формате dts и dolby digital в идеале звук центрального канала должен достигать слушателя одновременно с сигналом основных каналов однако в большинстве ситуаций центральный громкоговоритель находится на одной линии с 30

Sp level используйте это меню для ручной балансировки уровней каналов диапазон регулировки от 10 до 10 дб каналы fl центральный c правый основной fr правый тыловой sr центральный тыловой правый sbr центральный тыловой левый sbl левый тыловой sl сабвуфер swfr и фронтальные для эффектов pres 30

Выберите большие маленькие или отсутствующие тыловые громкоговорители 30

При включении в систему центрального тылового громкоговорителя ресивер производит более реалистичную картину передачи звука спереди назад и обратно возможные установки lrgх2 lrgx1 большие smlх2 smlx1 маленькие non нет 30

Сигналы lfe несут низкочастотные эффекты при декодировании источника dts или dolby digital возможные установки swfr сабвуфер frnt фронтальные основные both оба 30

Укажите наличие или отсутствие громкоговорителей для фронтальных эффектов 30

Укажите частоту кроссовера для низкочастотного сигнала все сигналы ниже этой частоты направляются на сабвуфер возможные установки 40 60 80гц 90 100 110 120 160 200 гц рекомендованная установка для тнх 80 гц 30

Использование пульта ду rx v1400rds 34

Пульт дистанционного управления может работать с этим аппаратом и с другими аудио и видео компонентами yamaha для управления компонентами других производителей или некоторых yamaha вы должны ввести соответствующий код данного производителя пульт ду также имеет функцию обучения которая позволяет настраивать пульт на функции пультов других производителей для компонентов вашей системы или других домашних приборов оборудованных ик дистанционным управлением 34

Установка кода производителя вы можете управлять другими компонентами после ввода соответствующего кода производителя этого компонента код может быть установлен для каждого из 11 секторов управления код yamaha 1 установлен на заводе для секторов tuner cd md tape cd r и dvd для секторов phono tv v aux cbl sat vcr1 и vcr2 dvr кодов на заводе не установлено 34

Вы можете удалить все изменения произведенные в каждом наборе функций а именно обученные команды названия источников и коды производителей 1 нажмите clear концом карандаша или тонким предметом 2 нажимайте кнопки для выбора режима удаления режимы меняются в следующем порядке l название для удаления всех обученных команд для данного компонента l amp удаление обученных команд для этого ресивера l all удаление всех обученных команд rname для удаления всех введенных названий fctry удаление всех названий и кодов и возврат к заводским установкам 36

Вы можете удалить все обученные команды для определенного компонента 1 выберите источник команды для которого нужно стереть с помощью кнопок входов название компонента появится на дисплее пульта 36

Если стирание не получилось появится сообщение c ng повторите с шага 2 36

Если стирание не получилось появится сообщение c ng попробуйте выполнить шаг 3 еще раз 36

Если стирание получилось появится сообщение c ок 36

Если хотите сразу же переименовать и другие источники нажмите enter и повторите шаги 1 3 и 4 36

Нажмите clear для выхода из режима удаления 36

Нажмите learn концом карандаша или тонким предметом 3 нажмите и удерживайте clear концом карандаша или тонким предметом и одновременно нажмите кнопку функцию которой нужно стереть на 3 секунды 36

Нажмите rename для выхода из режима переименования 36

Нажмите и удерживайте clear концом карандаша или тонким предметом около 3 секунд 36

Повторите шаг 3 для других удаляемых функций 5 нажмите learn для выхода 36

Примечания сообщение error появляется на дисплее пульта если нажато более одной кнопки одновременно или нажата другая кнопка кроме указанной в процедуре 36

Удаление индивидуальных функций 36

Удаление наборов функций 36

Управление другими компонентами после установки кодов вы можете управлять с помощью этого пульта компонентами других производителей обратите внимание что некоторые кнопки могут при этом не работать после выбора компонента в качестве источника пульт ду переключается в режим работы с этим компонентом 36

Выберите компонент которым вы хотите управлять с помощью кнопки входа 2 нажмите и удерживайте кнопку learn около 3 секунд карандашом или другим тонким предметом на дисплее появится индикация setup и название компонента если не нажимать кнопки в течение 30 секунд процесс установки отключается если нажимать кнопку learn менее 3 секунд начнется процедура обучения пульта вы можете сменить библиотеку категорию компонентов кнопками 37

Для управления данным ресивером в библиотеке l amp должно быть выбрано ypc 37

Если установленный код не подходит для вашего компонента yamaha попробуйте установить другой код для yamaha 37

Использование пульта ду для rx v2400rds 37

Кнопки выбора входа переключают область управления для каждого компонента 37

Область управления компонентами имеются 11 таких областей вы можете установить код производителя для каждой области 37

Сектор управления этим аппаратом показан на рисунке внизу вы можете использовать функции этих кнопок независимо от выбранного компонента 37

Сектора управления компонентами показаны на рисунке внизу каждому компоненту соответствуют различные функции для кнопок в этих секторах пульт управляет компонентом выбранным с помощью кнопок входов на дисплее указано название соответствующего входа 37

Установите в положение 10key 37

Установите в положение dsp 37

Установка кода производителя вы можете управлять другими компонентами после ввода соответствующего кода производителя этого компонента код может быть установлен для каждого из 11 секторов управления код yamaha 1 установлен на заводе для секторов tuner cd md tape cd r и dvd для секторов phono tv v aux cbl sat vcr1 и vcr2 dvr кодов на заводе не установлено 37

Включение макроса 1 установите переключатель macro on off в положение on 2 нажмите кнопку макроса 39

Во время выполнения макроса пока индикатор transmit не перестанет мигать не будут выполняться команды других кнопок 39

Запрограммированы на выполнение таких последовательностей для каждого компонента вы также можете записать свои макросы 39

Макросы установленные на заводе не стираются при записи нового макроса после удаления нового макроса первоначальный восстанавливается 39

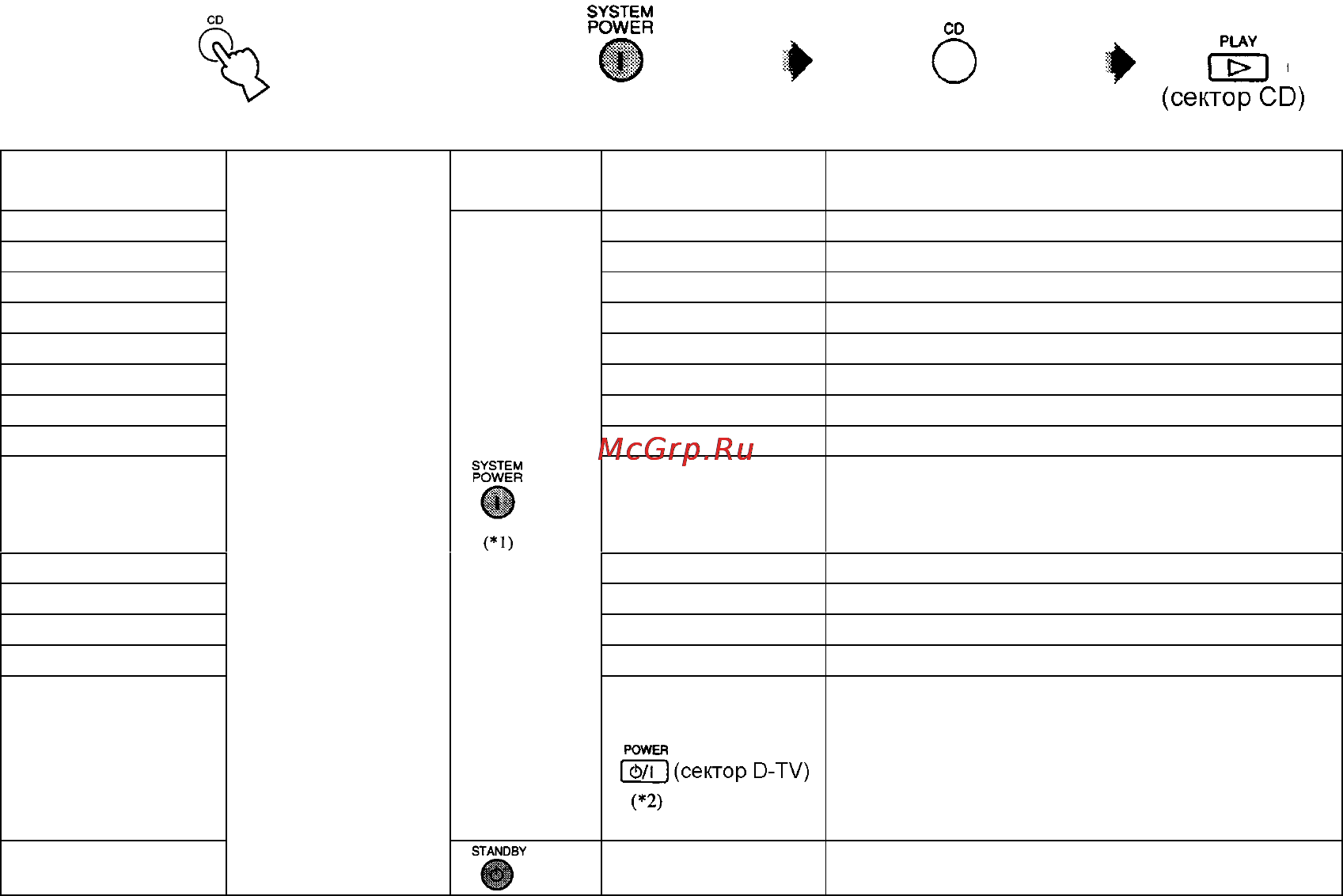

Нажмите кнопку macro концом карандаша или другим тонким объектом на дисплее появится mcr если процедура не будет начата в течение 30 секунд режим программирования макроса будет отключен 39

Нажмите кнопку макроса автоматически передаются сигналы каждой кнопки последовательно 39

Нельзя добавить дополнительные шаги к макросу установленному на заводе такое программирование полностью заменит содержание всего макроса 39

Пока передача макрокоманды не завершиться направляйте пульт на оборудование 39

Примечания после завершения выполнения макроса установите переключатель macro on off в положение off 39

Программирование в макрос непрерывных команд регулировка громкости не рекомендуется 39

Программирование макроса используется для передачи обученного или установленного сигнала какой либо кнопки под кнопкой макроса при необходимости установите код производителя или запрограммируйте нужную функцию с помощью пульта данного компонента 39

Программирование макросов вы можете запрограммировать ваш собственный макрос с помощью функции macro для передачи нескольких команд с помощью нажатия одной кнопки 39

Редактирование параметров звуковых полей 42

Сектор управления кабельным тв cbl sat или спутниковым тюнером b 42

Сектор управления телевизором или цифровым телевизором d tv ld 42

Сектора управления видеомагнитофоном vcr1 vcr2 dvr 42

Для prologic ii music panorama расширение фронтального стерео отображения за счет подключения тыловой акустики к окружающему эффекту on off dimension постепенная регулировка звукового поля по направлению вперед или назад от 3 через std до 3 ct widht протяженность центрального образа регулировка центрального отображения от всех трех фронтальных громкоговорителей в различной степени от 0 до 7 начальная установка 3 для dts neo 6 music c image образ центрального канала регулировка центрального аудио образа от всех трех фронтальных громкоговорителей в разной степени диапазон регулировки от 0 до 0 5 для thx cinema dec выбор двухканального декодера выбор декодера для воспроизведения 2 канального источника с использованием thx cinema варианты pro logic pl ii movie neo6 cinema 45

Если устройство перестает нормально работать проверьте следующие симптомы так как сбой может быть устранен предлагаемыми здесь простыми мерами если он не устраняется или симптом не приведен в нижеследующем списке отсоедините сетевой шнур от розетки и обратитесь в сервисный центр 45

Устранение проблем 45

Аудио секция rx v1400rds rx v2400rds 46

Технические характеристики 46

Технические характеристики и внешний вид могут быть изменены 46
