41

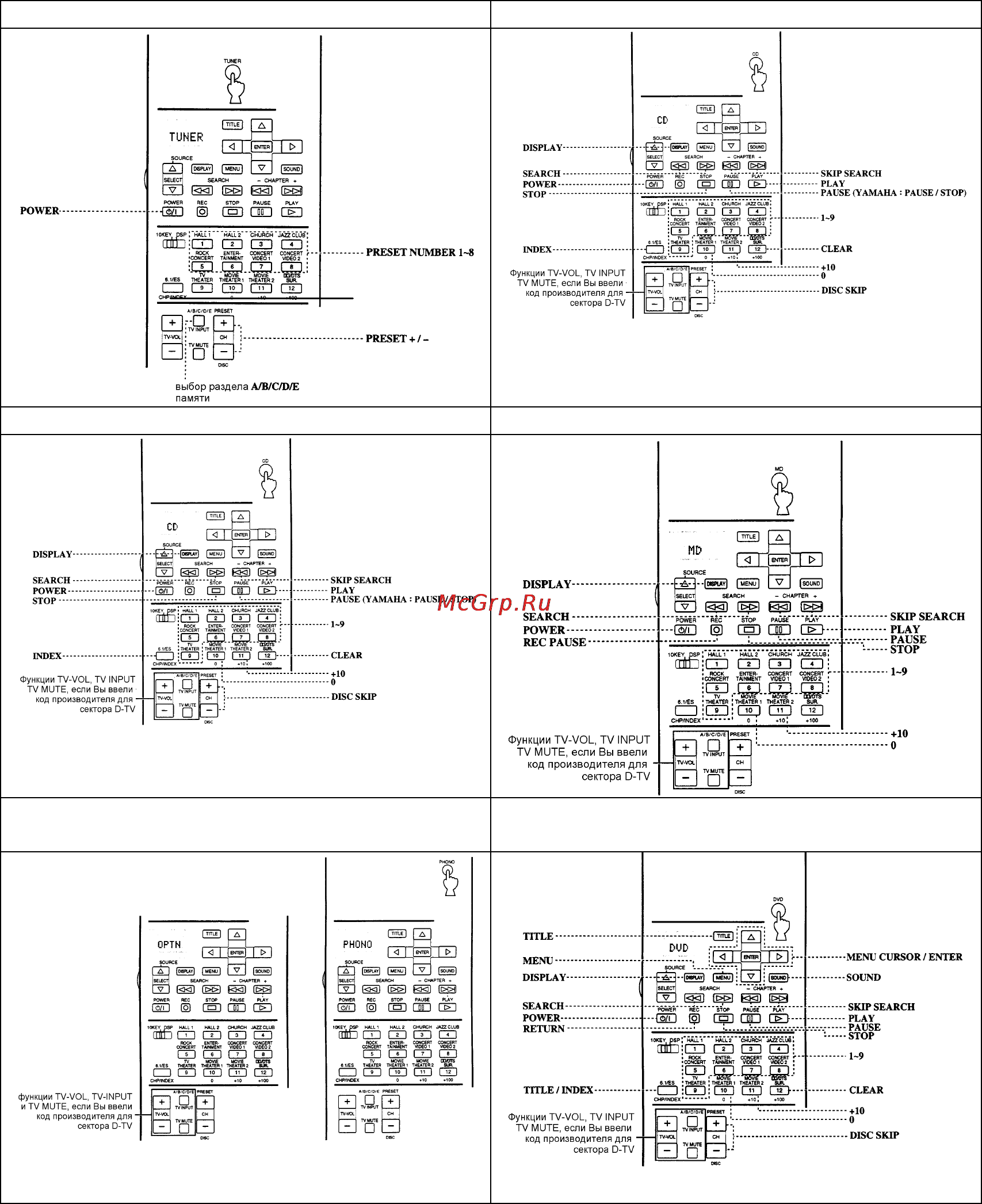

Сектора управления компонентами
В этом разделе указаны основные управляющие кнопки для каждого сектора пульта.
Некоторые из них могут не использоваться в зависимости от оборудования, включенного в
Вашу систему.
Сектор управления тюнером TUNER Сектор управления CD-рекордером
Сектор управления CD-проигрывателем Сектор управления MD-рекордером и декой
Сектор управления V-AUX, PHONO и
сектор OPTN
Сектор управления DVD проигрывателем
Установите переключатель в положение
10KEY.
Группы А,B,C,D,E
