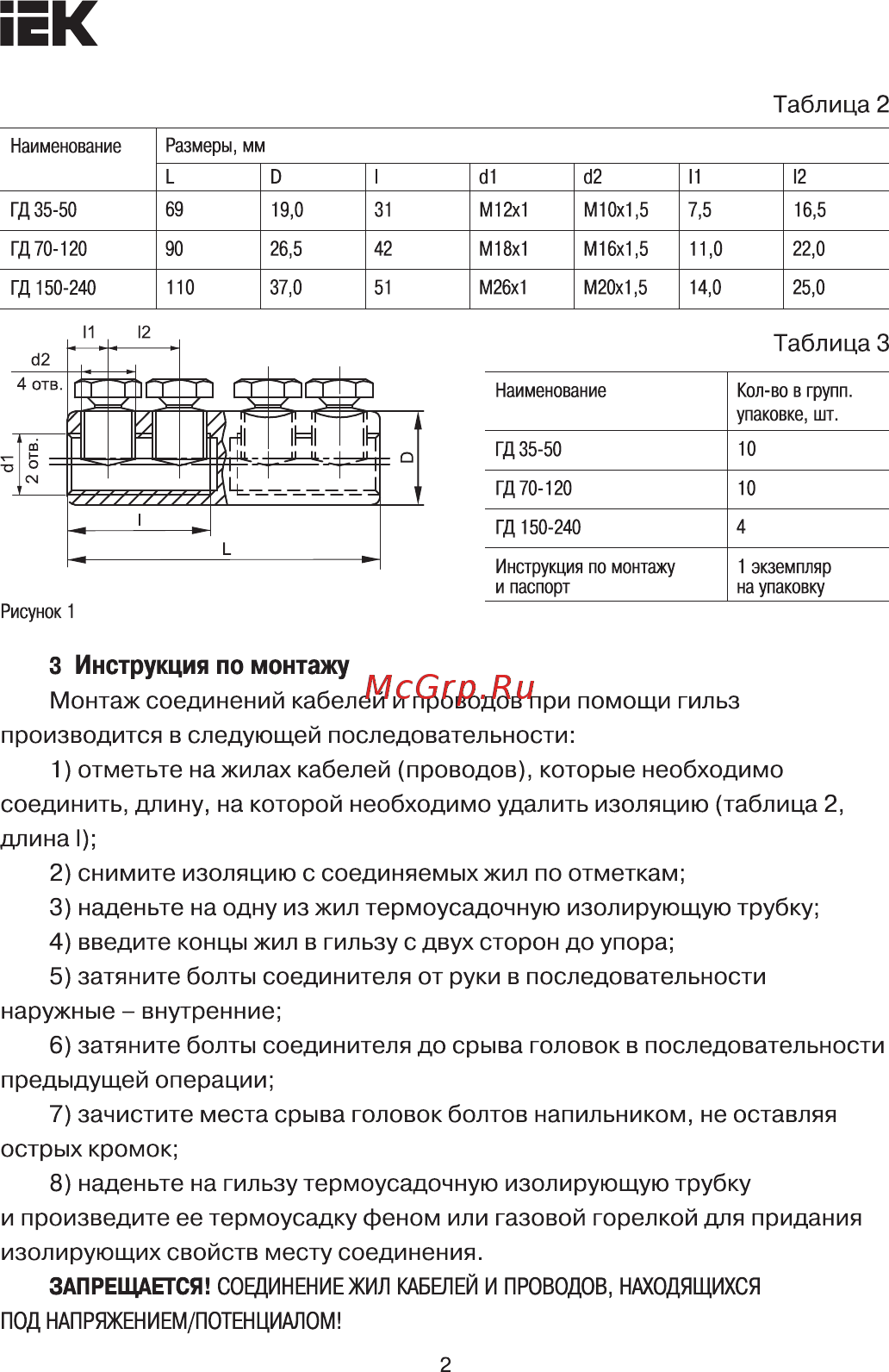

ЕК Таблица 2 Наименование Размеры мм Г 0 1 СИ 02 И ГД 35 50 69 19 0 31 М12х1 М10х1 5 7 5 16 5 ГД 70 120 90 26 5 42 М18х1 М16х1 5 11 0 22 0 ГД 150 240 110 37 0 51 М26х1 М20х1 5 14 0 25 0 12 Таблица 3 Наименование Кол во в групп упаковке шт ГД 35 50 10 ГД 70 120 10 ГД 150 240 4 Инструкция по монтажу и паспорт 1 экземпляр на упаковку Рисунок 1 3 Инструкция по монтажу Монтаж соединений кабелей и проводов при помощи гильз производится в следующей последовательности 1 отметьте на жилах кабелей проводов которые необходимо соединить длину на которой необходимо удалить изоляцию таблица 2 длина I 2 снимите изоляцию с соединяемых жил по отметкам 3 наденьте на одну из жил термоусадочную изолирующую трубку 4 введите концы жил в гильзу с двух сторон до упора 5 затяните болты соединителя от руки в последовательности наружные внутренние 6 затяните болты соединителя до срыва головок в последовательности предыдущей операции 7 зачистите места срыва головок болтов напильником не оставляя острых кромок 8 наденьте на гильзу термоусадочную изолирующую трубку и произведите ее термоусадку феном или газовой горелкой для придания изолирующих свойств месту соединения ЗАПРЕЩАЕТСЯ СОВДИНЕНИЕЖИЛ КАБЕЛЕЙ И ПРОВОДОВ НАХОДЯЩИХСЯ ПОД НАПРЯЖЕНИЕМ ПОТЕНЦИАЛОМ 2
