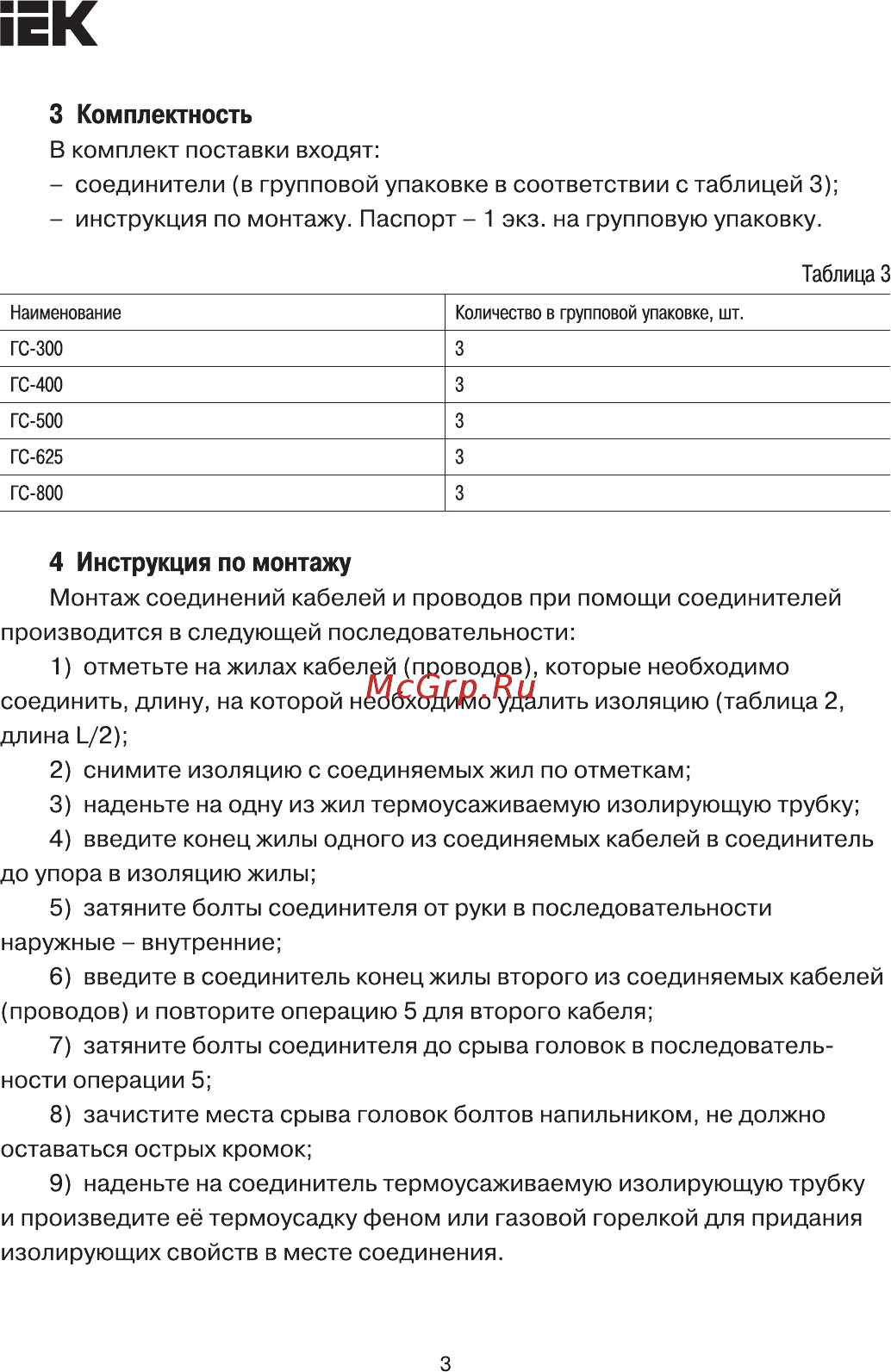

ЕК 3 Комплектность В комплект поставки входят соединители в групповой упаковке в соответствии с таблицей 3 инструкция по монтажу Паспорт 1 экз на групповую упаковку Таблица 3 Наименование Количество в групповой упаковке шт ГС 300 3 ГС 400 3 ГС 500 3 ГС 625 3 ГС 8ОО 3 4 Инструкция по монтажу Монтаж соединений кабелей и проводов при помощи соединителей производится в следующей последовательности 1 отметьте на жилах кабелей проводов которые необходимо соединить длину на которой необходимо удалить изоляцию таблица 2 длина 1_ 2 2 снимите изоляцию с соединяемых жил по отметкам 3 наденьте на одну из жил термоусаживаемую изолирующую трубку 4 введите конец жилы одного из соединяемых кабелей в соединитель до упора в изоляцию жилы 5 затяните болты соединителя от руки в последовательности наружные внутренние 6 введите в соединитель конец жилы второго из соединяемых кабелей проводов и повторите операцию 5 для второго кабеля 7 затяните болты соединителя до срыва головок в последователь ности операции 5 8 зачистите места срыва головок болтов напильником не должно оставаться острых кромок 9 наденьте на соединитель термоусаживаемую изолирующую трубку и произведите её термоусадку феном или газовой горелкой для придания изолирующих свойств в месте соединения 3
