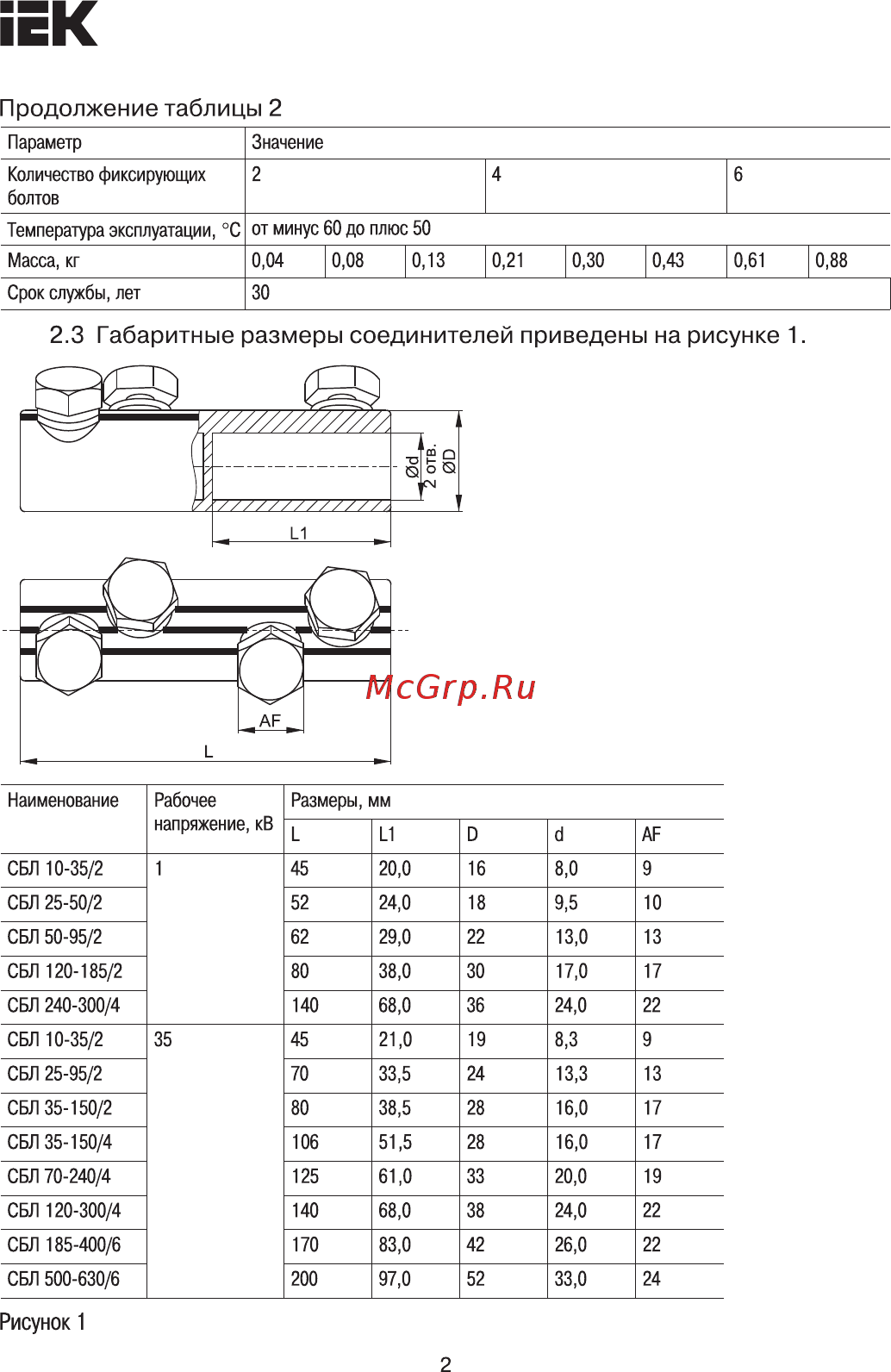

ЕК Продолжение таблицы 2 Параметр Значение 6 Количество фиксирующих болтов Температура эксплуатации С от минус 60 до плюс 50 Масса кг 0 04 Срок службы лет 30 10 08 0 13 10 21 10 30 10 43 Наименование Рабочее напряжение кВ Размеры мм Ь Ы О б АБ СБЛ 10 35 2 1 45 20 0 16 8 0 9 СБЛ 25 50 2 52 24 0 18 9 5 10 СБЛ 50 95 2 62 29 0 22 13 0 13 СБЛ 120 185 2 80 38 0 30 17 0 17 СБЛ 240 300 4 140 68 0 36 24 0 22 9 СБЛ 10 35 2 45 21 0 19 8 3 СБЛ 25 95 2 35 70 33 5 24 13 3 13 СБЛ 35 150 2 80 38 5 28 16 0 17 СБЛ 35 150 4 106 51 5 28 16 0 17 СБЛ 70 240 4 125 61 0 33 20 0 19 СБЛ 120 300 4 140 68 0 38 24 0 22 СБЛ 185 400 6 170 83 0 42 26 0 22 СБЛ 500 630 6 200 97 0 52 33 0 24 Рисунок 1 2 0 61 10 88
