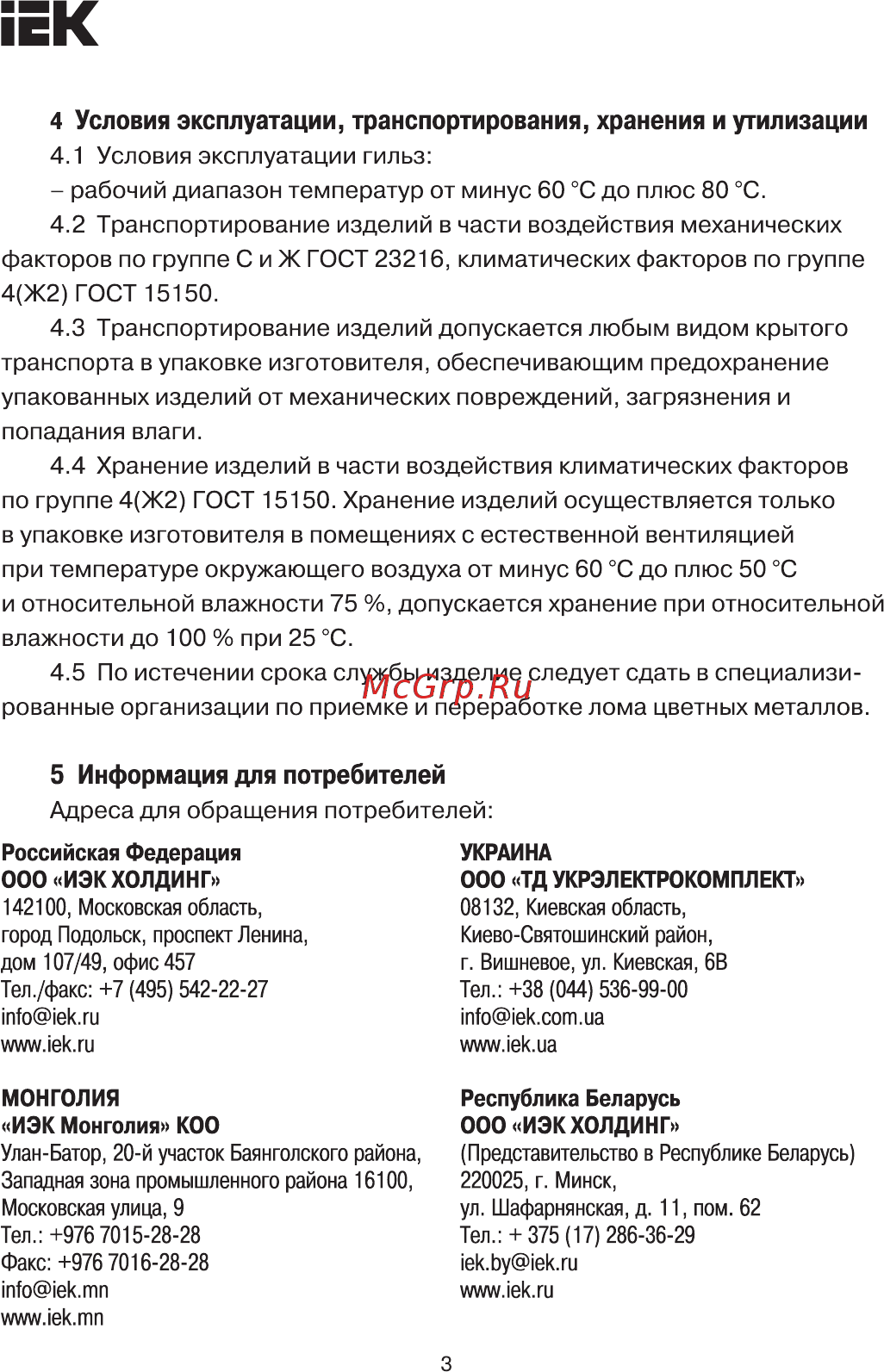

4 Условия эксплуатации транспортирования хранения и утилизации 4 1 Условия эксплуатации гильз рабочий диапазон температур от минус 60 С до плюс 80 С 4 2 Транспортирование изделий в части воздействия механических факторов по группе С и Ж ГОСТ 23216 климатических факторов по группе 4 Ж2 ГОСТ 15150 4 3 Транспортирование изделий допускается любым видом крытого транспорта в упаковке изготовителя обеспечивающим предохранение упакованных изделий от механических повреждений загрязнения и попадания влаги 4 4 Хранение изделий в части воздействия климатических факторов по группе 4 Ж2 ГОСТ 15150 Хранение изделий осуществляется только в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 60 С до плюс 50 С и относительной влажности 75 допускается хранение при относительной влажности до 100 при 25 С 4 5 По истечении срока службы изделие следует сдать в специализи рованные организации по приемке и переработке лома цветных металлов 5 Информация для потребителей Адреса для обращения потребителей Российская Федерация ООО ИЭК ХОЛДИНГ УКРАИНА ООО ТД УКРЭЛЕКТРОКОМПЛЕКТ 142100 Московская область город Подольск проспект Ленина дом 107 49 офис 457 Тел факс 7 495 542 22 27 info iek ru www iek ru 08132 Киевская область Киево Святошинский район г Вишневое ул Киевская 6В Тел 38 044 536 99 00 info iek com ua www iek ua МОНГОЛИЯ ИЭК Монголия КОО Республика Беларусь ООО ИЭК ХОЛДИНГ Улан Батор 20 й участок Баянголского района Представительство в Республике Беларусь Западная зона промышленного района 16100 220025 г Минск Московская улица 9 ул Шафарнянекая д 11 пом 62 Тел 976 7015 28 28 Тел 375 17 286 36 29 Факс 976 7016 28 28 iek by iek ru info iek mn www iek ru www iek mn 3
