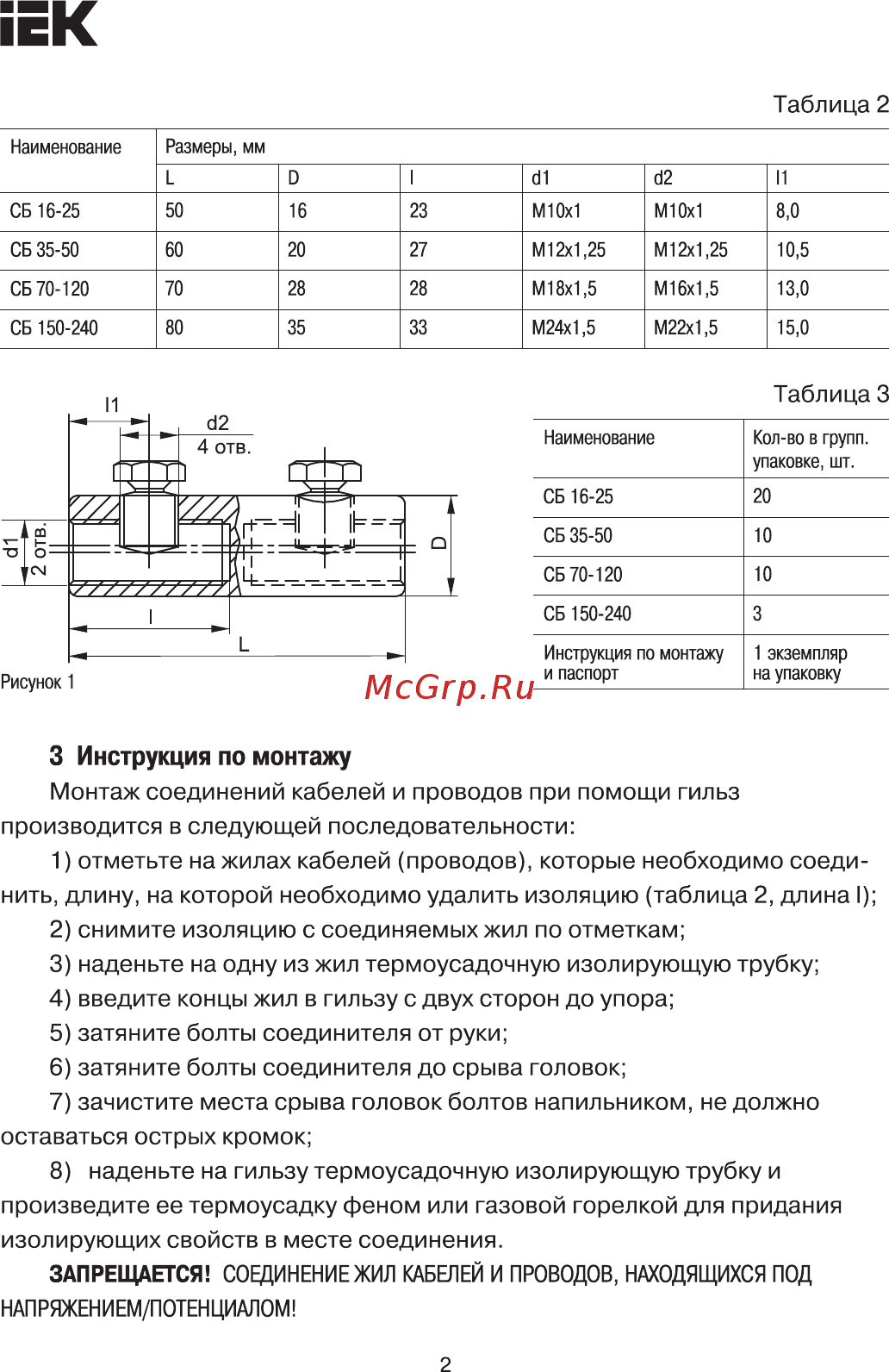

ЕК Таблица 2 Наименование Размеры мм Б 0 I 61 62 И СБ 16 25 50 16 23 М10х1 М10х1 8 0 СБ 35 50 60 20 27 М12х1 25 М12х1 25 10 5 СБ 70 120 70 28 28 М18х1 5 М16х1 5 13 0 СБ 150 240 80 35 33 24x1 5 М22х1 5 15 0 Таблица 3 Наименование Кол во в групп упаковке шт Рисунок 1 СБ 16 25 20 СБ 35 50 10 СБ 70 120 10 СБ 150 240 3 Инструкция по монтажу и паспорт 1 экземпляр на упаковку 3 Инструкция по монтажу Монтаж соединений кабелей и проводов при помощи гильз производится в следующей последовательности 1 отметьте на жилах кабелей проводов которые необходимо соеди нить длину на которой необходимо удалить изоляцию таблица 2 длина I 2 снимите изоляцию с соединяемых жил по отметкам 3 наденьте на одну из жил термоусадочную изолирующую трубку 4 введите концы жил в гильзу с двух сторон до упора 5 затяните болты соединителя от руки 6 затяните болты соединителя до срыва головок 7 зачистите места срыва головок болтов напильником не должно оставаться острых кромок 8 наденьте на гильзу термоусадочную изолирующую трубку и произведите ее термоусадку феном или газовой горелкой для придания изолирующих свойств в месте соединения ЗАПРЕЩАЕТСЯ СОЕДИНЕНИЕ ЖИЛ КАБЕЛЕЙ И ПРОВОДОВ НАХОДЯЩИХСЯ ПОД НАПРЯЖЕН ИЕМ ПОТЕНЦИАЛОМ 2
