Yamaha RX-V1600 [22/74] Подключение антенн

ПОДКЛЮЧЕНИЯ

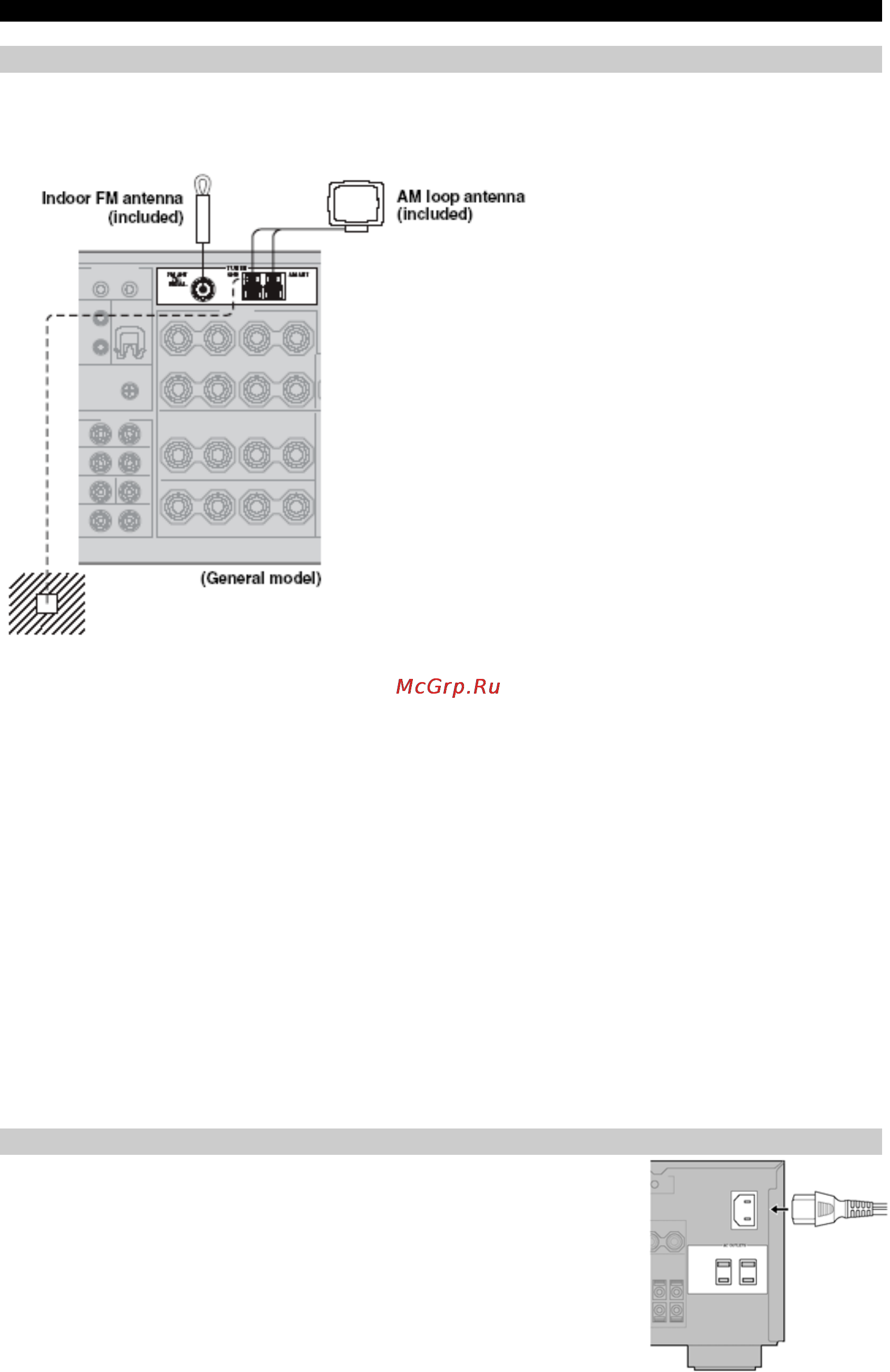

Подключение антенн

Обе комнатные антенны АМ и FM, прилагаемые к аппарату, как правило обеспечивают

уверенный прием радио сигнала.

Подключайте антенны правильно к соответствующим разъемам.

Подключение комнатной FM антенны

Прилагаемую комнатную FM антенну подключите к разъему FM ANT 75Ω UNBAL.

Не подключайте одновременно комнатную и наружную FM антенны!

Подключение рамочной АМ антенны

1. Прикрепите рамочную антенну к подставке.

2. Нажмите и удерживайте язычок на разъеме, чтобы открыть его. Вставьте провода антенны в

разъемы AM ANT и GND.

3. Отпустите язычок и слегка прижмите им провода для лучшего контакта

4. Найдите ориентацию антенны с наилучшим приемом.

Примечание

• АМ антенну можно снять с подставки и укрепить, например, на стене.

• Рамочная антенна АМ должна располагаться дальше от устройства.

• Рамочная АМ антенна должна быть всегда подключена, даже при подключении наружной АМ

антенны.

• Установка наружной антенны может улучшить качество приема радиостанций.

Подключение кабеля питания

После завершения всех соединений подключите кабель питания к

розетке. Если не планируете использовать ресивер длительное

время, отключите его от розетки.

AC OUTLETS – используйте эти разъемы для подключения кабелей

питания других компонентов, питание подключенной аппаратуры

будет управляться клавишей MASTER ON/OFF, с этого разъема

питание на подключенное оборудование будет подаваться, пока

включен основной блок. Максимальная потребляемая мощность не

должна превышать: азиатская и общая модели - 50 Вт, другие

модели – 100 Вт.

К сетевой

озетке

Переключаемые

выходы питания
