Установка плиты KHE3*

УСТАНОВКА

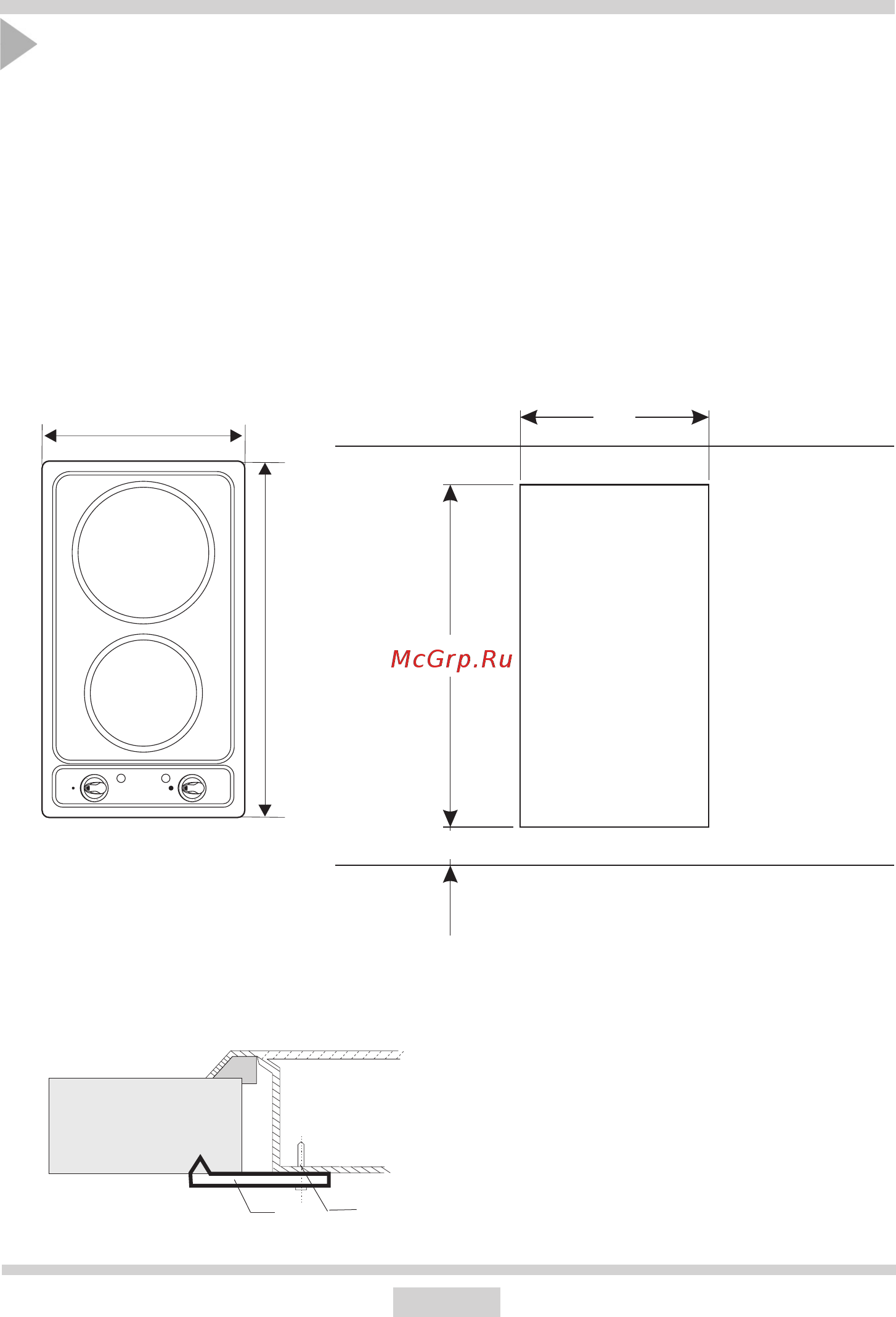

Рис. B

● подготовить место (отверстие) в настольной плите мебели по размерам, приведен-

ным на монтажном чертеже (рис. А),

● минимальное расстояние, которое следует установить между нижним кожухом

плиты и полкой, составляет 80 мм,

● слегка завинтить при помощи шурупа лапки под доской (рис. В),

● подключить плиту при помощи провода по схеме,

● очистить настольную плиту от пыли, установить плиту в отверстие, установить

перпендикулярно крепящие лапки и завернуть шурупы до упора,

● щель между настольной плитой и стеклом, лучше всего заполнить силиконом .

Рис. А

1 - крепежная лапка

2 - шуруп

3 - доска стола

4 - рабочая плита

270

490

min

290

510
