INSTALLATION
Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel

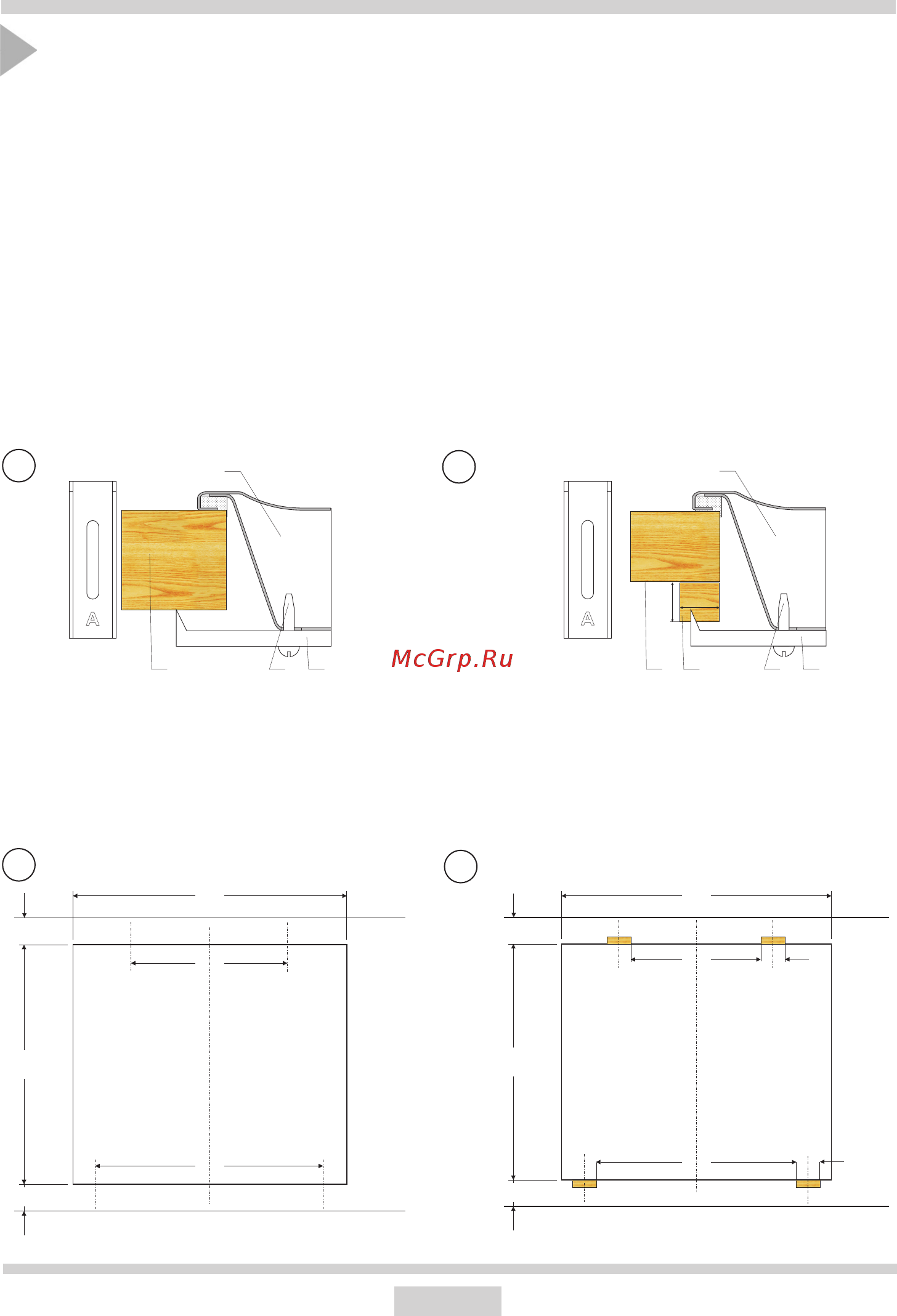

• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu-
setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer
38 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke
mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu
entnehmen.
• Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über-
prüfen.
• Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Önung einsetzen und bis zur
Arbeitsplatte andrücken.
• Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag an-
schrauben.
1. Arbeitsplatte
2. Schraube
3. Halteklammer
4. Kochfeld
5. Kochfelddichtung
2
3
5
4
1. Arbeitsplatte
2. Schraube
3. Halteklammer
4. Kochfeld
5. Kochfelddichtung
6. Holzstück
320
560
490
min
60
min
50
466
560
416 50
490
min
60
min
50
270
50
4
321
15
15
5
4
321
