Kuchenchef KHG611AiX [12/68] Установка

УСТАНОВКА

● Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой,

● Произвести подключение плиты к газовой и электрической системе согласно

с инструкцией по эксплуатации плиты

● слегка затянуть зажимы с нижней части плиты,

● Протереть мебельный сегмент от пыли, вставить плиту в нишу и до упора прижать

к мебели,

● Установить крепежные зажимы (рис.) перпендикулярно краю плиты и закрутить до

упора,

● После монтажа плиты в мебельный сегмент необходимо проверить ее

функциональность, а особенно противоутечную систему и зажигание.

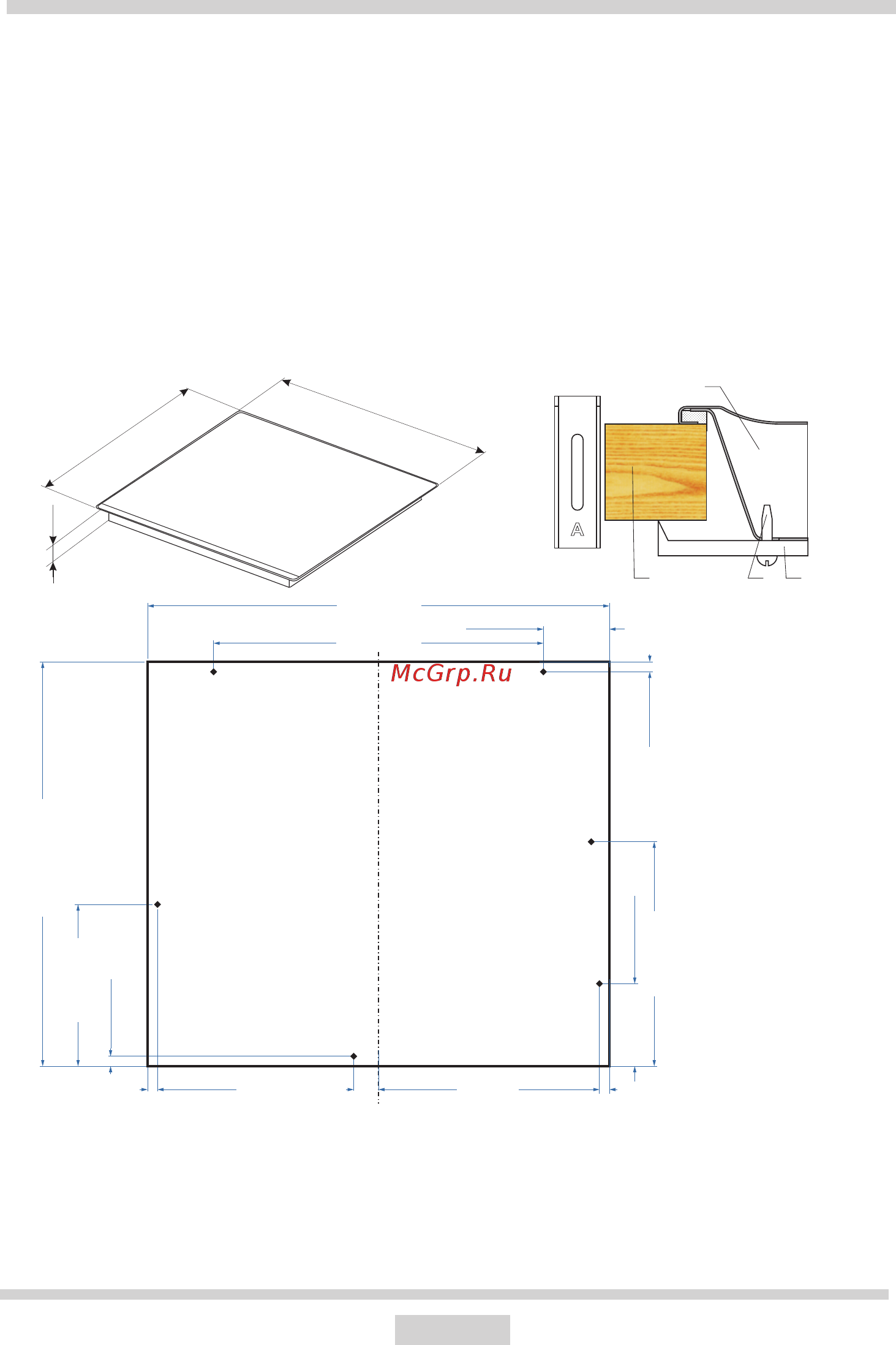

1 - Столешница

2 - Шуруп

3 - Крепежный зажим

4 - Плита

321

590 (890)

520

272,00 mm

400,00 mm

560,00 mm

80,00 mm

12,00 mm

30,00 mm

100,00 mm

12,00 mm

490,00 mm

196,00 mm

ВНИМАНИЕ:

- размеры, указанные в скобках, относятся к встраиванию плит PAG5*.

- задний край выреза в столешнице должен составлять минимум 60 мм от задней

стены кухни.
