INSTALLATION
KHG* / PAG 4.0*, PAG4.1*

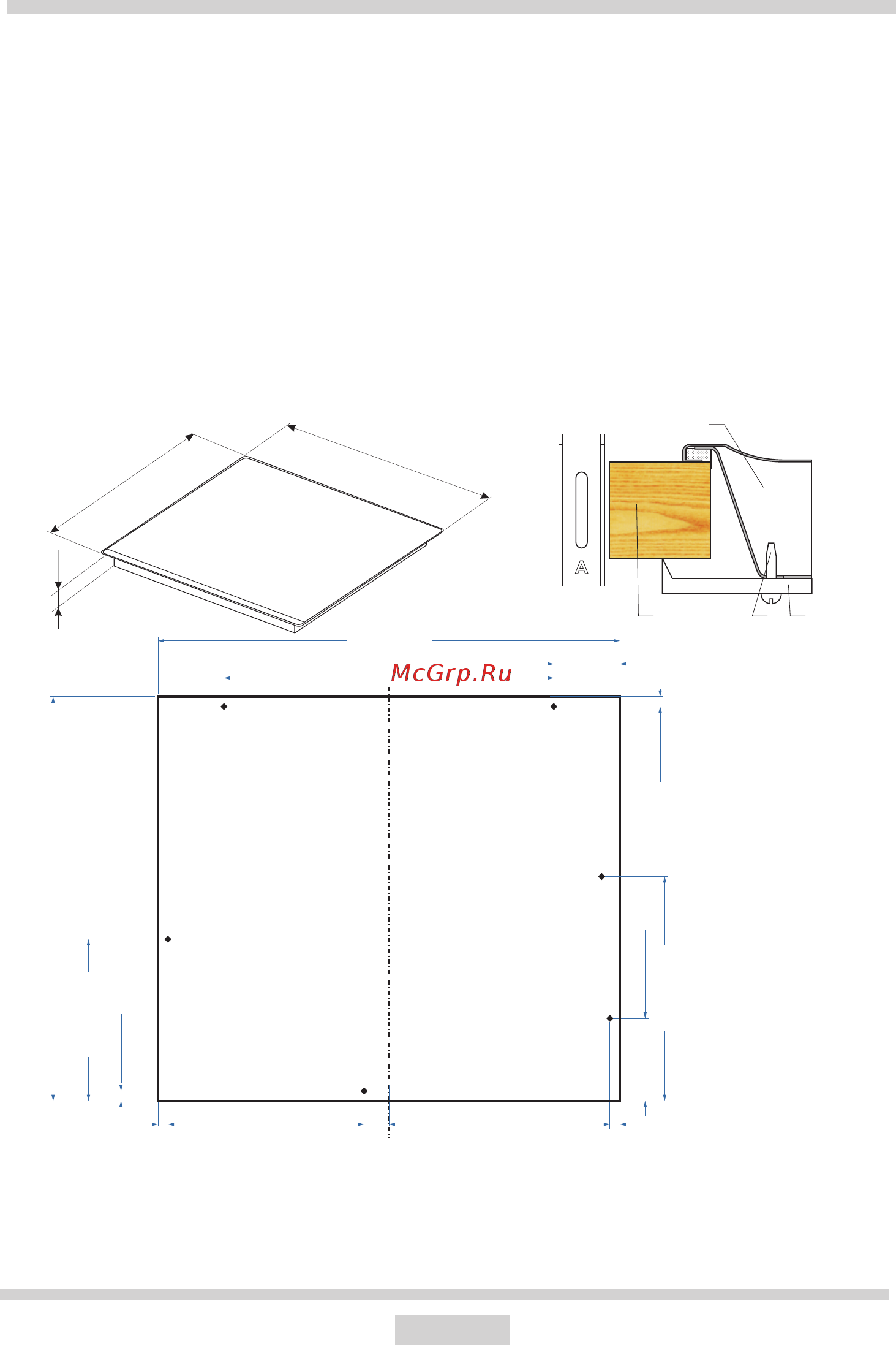

● Den Einbauort (Önung) in der Arbeitsplatte der Küchenmöbel entsprechend den
Abmessungen auf der Montagezeichnung vorbereiten.
● Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der
Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.
● Die Halterungen am Kochfeld von unten leicht anschrauben,
● Die Arbeitsplatte entstauben, das Kochfeld in die Öffnung einsetzen und stark
andrücken.
● Die Halterungen (Abb.) senkrecht zur Kante des Kochfeldes platzieren und anschließend
fest anschrauben.
● Nach der Montage des Kochfeldes in der Arbeitsplatte prüfen, ob das Gerät und vor allem
die Gasaustrittsicherung und der Zünder funktionieren.
1 - Arbeitsplatte
2 - Schraube
3 - Halterung
4 - Kochfeld
4
321
ACHTUNG:
- die in Klammern angegebenen Abmessungen gelten für den Einbau der Kochfelder
PAG5*.
- Der Abstand zwischen der hinteren Kante der Önung in der Arbeitsplatte und der
Küchenwand sollte mindestens 60mm betragen.
590 (890)
520
52
272,00 mm
400,00 mm
560,00 mm
80,00 mm
12,00 mm
30,00 mm
100,00 mm
12,00 mm
12,00 mm
12,00 mm
490,00 mm
196,00 mm
