12
D
Saunasteine
Der Saunastein ist ein Naturprodukt. Über-
prüfen Sie die Saunasteine in regelmäßigen
Abständen. Die Saunasteine können insbeson-
dere durch scharfe Aufgusskonzentrate ange-
grien werden und sich im Laufe der Zeit zer-
setzen. Fragen Sie ggf. Ihren Sauna-Lieferanten.
Die mitgelieferten Saunasteine unter ie-
ßendem Wasser gründlich waschen und in den
Steinbehälter so einlegen, dass die Konvek-
tionsluftströmung gut zwischen den Steinen
durch zirkulieren kann
Die Menge der Aufguss-Steine reicht aus, um
einen Dampfstoß zu erzeugen, bei dem ca. 10
cl Wasser je m³ Kabinenvolumen verdampft
werden. Warten Sie nach jedem Aufguss ca. 10
Min. bis zum nächsten Aufguss. Erst dann ha-
ben sich die Saunasteine wieder ausreichend
erhitzt.
Geben Sie dem Aufgusswasser nie
mehr Aufgussmittel oder ätherische Öle bei, als
auf diesen Gebinden angegeben. Verwenden
Sie niemals Alkohol oder unverdünnte Konzen-
trate. Achtung! Brandgefahr.
Wartung und Pege
Alle Saunaheizgeräte sind aus korrosionsarmen
Materialen gefertigt. Damit Sie lange Freude
mit Ihrem Saunaheizgerät haben, sollten Sie
das Gerät warten und pegen. Dabei müssen
Sie darauf achten, dass die im Ansaugbereich
bendlichen Önungen und Abstrahlbleche
immer frei sind. Diese können sich durch das
Ansaugen der Frischluft leicht mit Flusen und
Staub zusetzen. Dadurch wird die Luftkonvekti-
on des Saunaheizgerätes eingeschränkt und es
können unzulässige Temperaturen auftreten.
Reinigen, bzw. Entkalken Sie die Geräte bei Be-
darf. Bei eventuell auftretenden Mängeln oder
Verschleißspuren, wenden Sie sich an Ihren
Saunahändler oder direkt an das Hersteller-
werk.
Sollten Sie Ihre Sauna über länger Zeit nicht
benutzen, vergewissern Sie sich vor erneuter
Inbetriebnahme, dass keine Tücher, Reini-
gungsmittel oder sonstige Gegenstände auf
dem Saunaheizgerät oder dem Verdampfer
abgelegt sind.

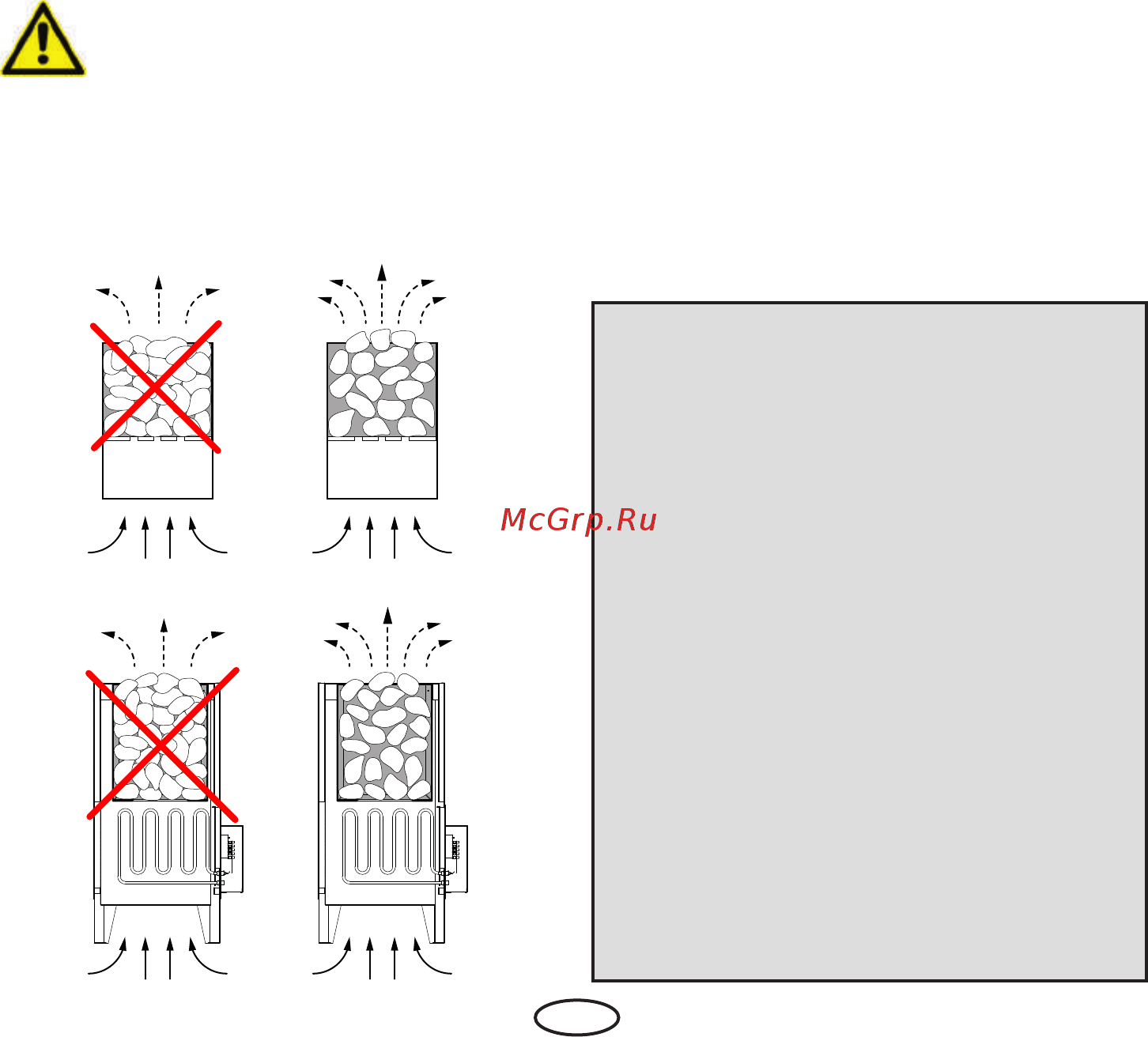

Bitte dringend beachten!
Steine im Steinbehälter des Saunaheizers
nicht aufschichten, sondern grob aue-
gen, damit möglichst viele Zwischen-
räume für die durchströmende Heißluft
verbleiben.
Dem Saunaheizer nur abgekühlte Steine
entnehmen.
Es kann nicht ausgeschlossen werden,
dass heiße Steine, oder Teile davon, aus
dem Steinkorb fallen.
Brandgefahr!
