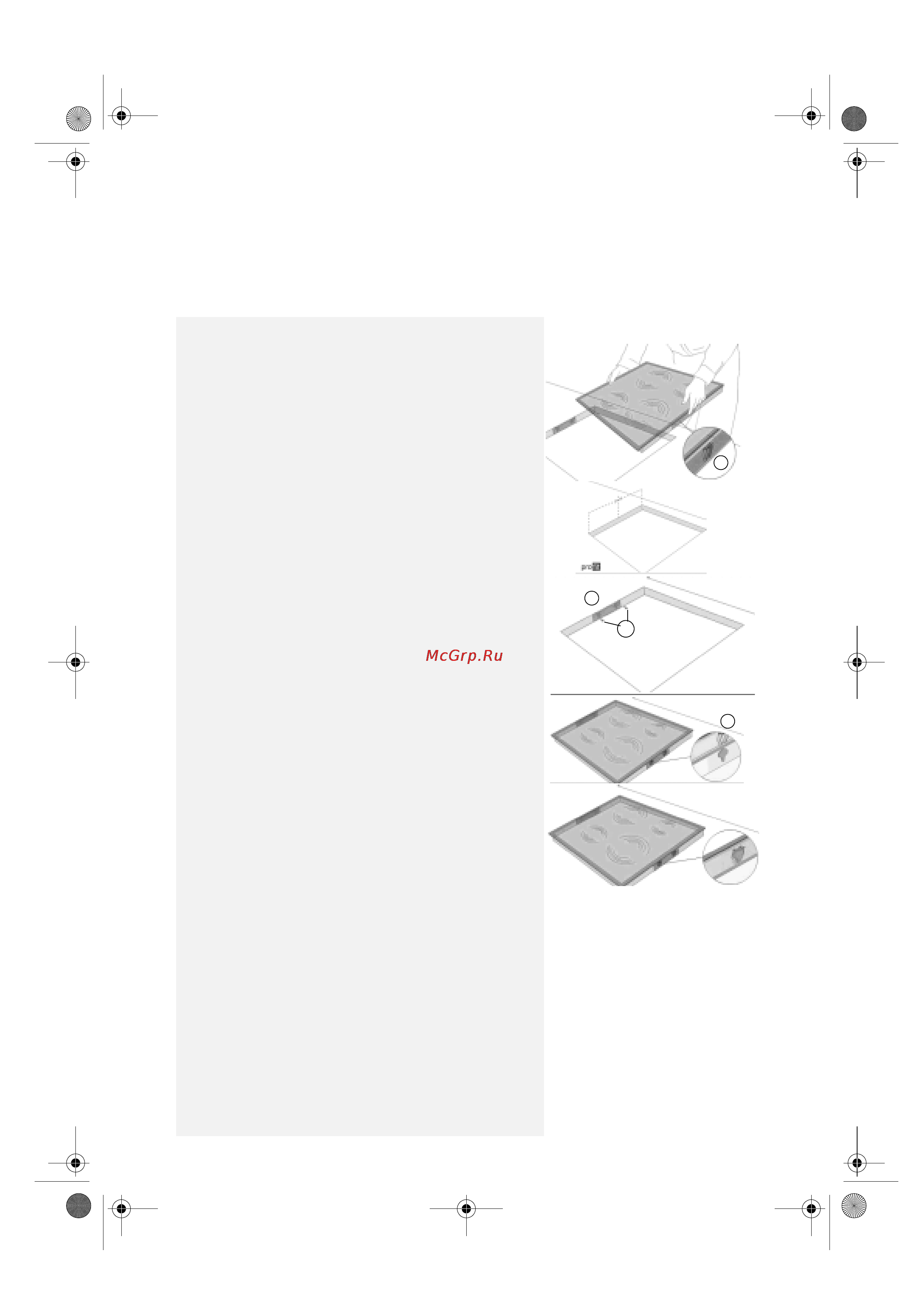

УСТАНОВКА
Сборка
A) Если рабочая поверхность (столешница)
выполнена из дерева,
воспользуйтесь
прилагаемыми скобами, пружинными зажимами
и винтами.
•
Установите 4 пружинных зажима (
A
) в
соответствующие гнезда на ободе варочной
панели, см. Рис.1
•
Определите путем измерений положение центра
боковых сторон выреза, как показано на Рис. 2.
•
Установите скобы (
C
) так, чтоб центр скобы
совпал с ранее определенным центром стороны.
•
Верхняя кромка скоб должна быть выровнена
относительно поверхности рабочей панели.
•
Закрепите скобы 4 прилагаемыми винтами (
B
),
используя предусмотренные для этого
отверстия.
•
Вставьте варочную панель в подготовленное
отверстие таким образом, чтобы пружинные
зажимы (
A
) оказались зафиксированными в
соответствующих пазах скоб (C, Рис. 4 и 5).
B) Если столешница выполнена из мрамора,
керамики, камня, пластика и т.д.,
заказать
установочный комплект (код 4812 310 19277) в
лицензионном сервисном центре.
B
Рис. 2
Рис. 1
A
Рис. 3
C
Рис. 4
Рис. 5
A
