10
RU
Подключение проводки датчиков
Проводка датчиков и сетевые провода
нельзя прокладывать вместе и проводить
через общий ввод. Их общая прокладка
ведет к неисправностям электроники,
например к вибрации контакторов.
Если общая прокладка неизбежна или
длина проводки превышает 3 м, следует
использовать экранированную проводку
датчиков (4 x 0,5 мм²).
Экран подключается в блоке управления на
массу.
Обращаем Ваше внимание, что указанные
здесь размеры относятся к значениям,
заданным при испытании устройства по
стандарту EN 60335-2-53. Принципиально
следует монтировать датчик температуры
в месте, где ожидается самая высокая

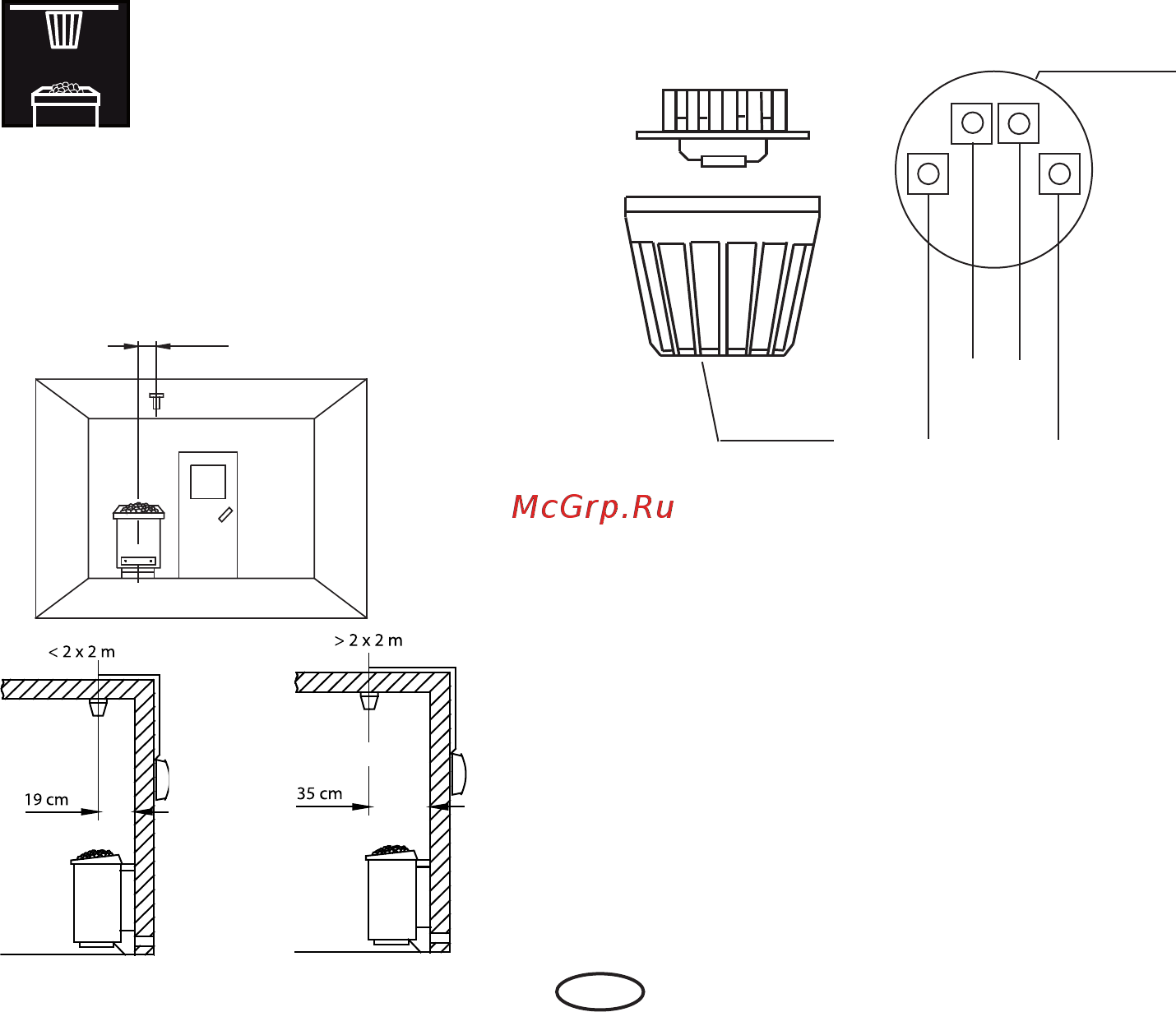

температура. Обзор места монтажа датчика
приведен на рис. 7-9.
1. Датчик температуры монтируется в
кабинах размером до 2 x 2 м согласно
рис. 7 и 8, а в кабинах большего размера
согласно рис. 7 и 9.
20 cm
Рис. 7
Корпус
красный
красный
Плата датчика
Датчик
белый (ограничитель)
белый (ограничитель)
Рис. 10
Рис. 8 Рис. 9
2. Просверлите отверстие для кабельного
ввода, предпочтительнее по центру
профильной доски.
3. Проденьте проводку датчика через
отверстие и закройте проводку датчика
согласно рис. 10.
4. Проводку ограничителя (белая) и датчик
температуры (красный) подключите на
клеммы платы датчика согласно рис. 10.
После этого вставьте до щелчка плату
датчика в корпус.
5. Подведите проводку датчика к блоку
управления и проведите сквозь
правый кабельный ввод в корпус.
Проложите проводку датчика внутри блока
управления, как это показано на рис. 11.
Подсоедините проводку датчика согласно
рис. 12. Для этого штекер извлекается
X2 из платы и снова вставляется после
подсоединения.
Монтаж датчика
температуры
