DEKraft АВР-303-4P-125A-I [5/17] Процесс срабатывания переключателя при автоматическом переключении продолжение
![DEKraft АВР-303-3P-100A-I [5/17] Процесс срабатывания переключателя при автоматическом переключении продолжение](/views2/1507091/page5/bg5.png)

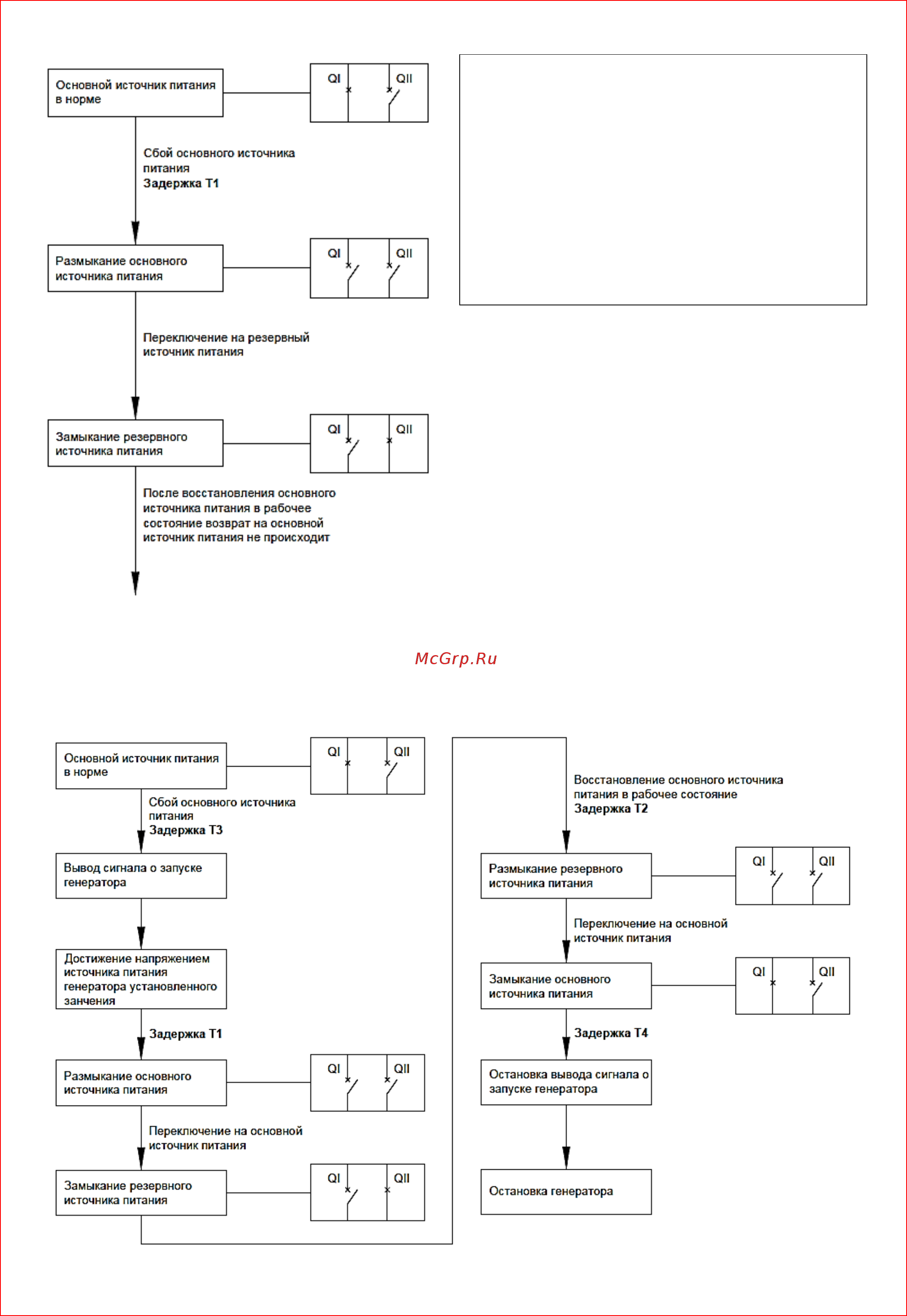

Электрическая сеть – электрическая сеть
Рабочий процесс неавтоматического восстановления
(неавтоматическое восстановление при автоматическом
режиме)
Т1:
время задержки при переключении,
временной отрезок от обнаружения сбоя основного
источника питания до размыкания QI.
Т2:
задержка при возврате, временной отрезок от
восстановления основного источника питания в
нормальное состояние до размыкания QII.
Т3:
задержка при запуске генератора, временной отрезок
от обнаружения сбоя основного источника питания до
выхода сигнала о запуске генератора.
Т4:
задержка остановки генератора, временной отрезок с
момента возврата к основному источнику питания до
прекращения выхода сигнала о запуске генератора.
QI:
автоматический выключатель стороны основного
источника питания.
QII:
автоматический выключатель стороны резервного
источника питания.
● Процесс срабатывания переключателя при автоматическом переключении (продолжение)
Рабочий процесс
Электрическая сеть – генератор
