12
RU

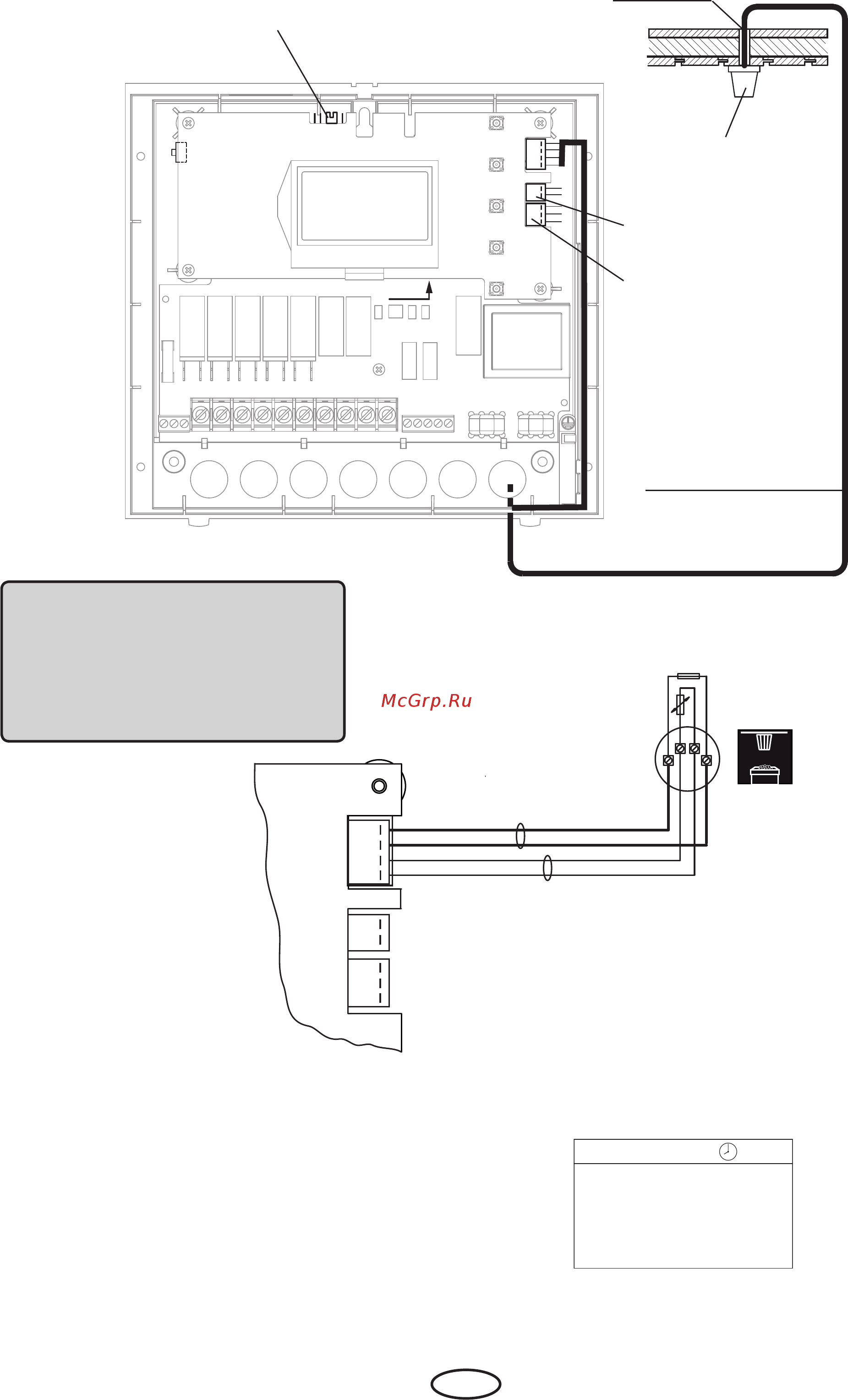

X2
F1
F2
Отверстие
Потолок сауны
Корпус датчика по
центру профильной
доски
Проводка датчиков
Рис. 11
142°C
KTY 10/5
Sensor
Limiter
weiß / white
rot / red
Bankfühler
Auxiliary sensor
Temperaturfühler
Temperature sensor
Feuchtefühler (optional)
Humidity sensor (optional)
X2
Ub
G
E
Рис. 12
6. После выполнения монтажа и надлежащей
эксплуатации блока управления
необходимо проверить проводку к
предохранителю перегрева на короткое
замыкание. Для этого отсоедините один
из белых проводов в корпусе датчика.
На дисплее появится соответствующее
сообщение о неисправности.
12:00
Ɍɟɪɦɨ
ɩɪɟɞɨɯɪɥɶ
Перемычка
Ограничение времени нагрева
6ч, 12ч, без ограничения
Опциональный датчик
температуры лавки
Опциональный датчик
влажности (только
Econ H3+H4)
Внимание! Неправильное
подключение проводов к разъему
X2 может привести к срабатыванию
предохранителя F2 и повреждению
прибора (замену см. в разделе
"Замена предохранителя прибора")
